Что выбрать – кондиционеры с водяным охлаждением конденсатора или систему чиллер-фанкойл?

Рациональная организация инженерных систем и коммуникаций, в основе которой лежит детальный анализ архитектурных и функциональных особенностей здания, позволяет  сократить капитальные затраты, повысить надежность и уменьшить энергопотребление климатического оборудования. В то же самое время, на выбор способа реализации инженерных систем здания оказывают влияние множество других факторов, например, время ввода здания в эксплуатацию,  или формы организации бизнес-процессов, которые будут протекать в здании. Модельный ряд климатического оборудования Dantex  позволяет создавать из различных компонентов профессиональные  системы кондиционирования воздуха (далее СКВ), отвечающие требованиям современных бизнес проектов.  В данной статье показаны преимущества Dantex в двух вариантах СКВ. В этих двух примерах оборудование выполняет функцию кондиционирования – охлаждения воздуха в помещениях офисов. В первом случае используются чиллеры и фанкойлы Dantex. Во втором случае система кондиционирования построена на базе кондиционеров с водяным охлаждением конденсатора и сухих градирен.

Централизованные и децентрализованные системы кондиционирования

Одной из тенденций в истории развития инженерных систем и коммуникаций является централизация или, другими словами, перераспределение функций между различными компонентами таким образом, чтобы отдельные процессы, например холодоснабжение нескольких помещений либо всего здания производились централизованно – общими для этих помещений ресурсами.

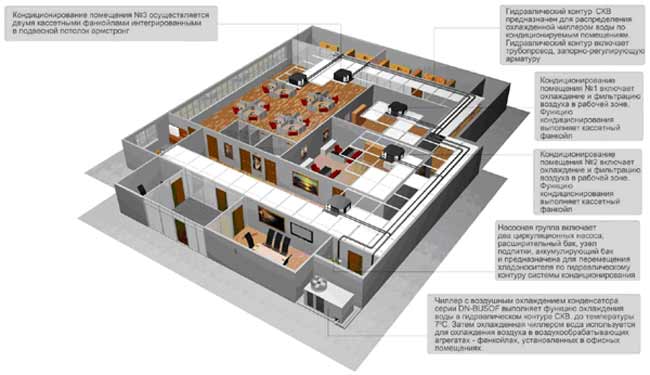

Как видно из рисунка, система кондиционирования в первом примере включает в себя один чиллер, размещенный снаружи здания. Он осуществляет охлаждение воды в гидравлическом контуре СКВ, которая затем используется в воздухообрабатывающих агрегатах – фанкойлах. Кассетные фанкойлы установлены внутри кондиционируемых помещений и осуществляют охлаждение и фильтрацию воздуха внутри рабочих зон. Гидравлический контур состоит из циркуляционных насосов, расширительного и аккумулирующего бака и выполняет распределение охлажденной чиллером воды по зданию между фанкойлами.

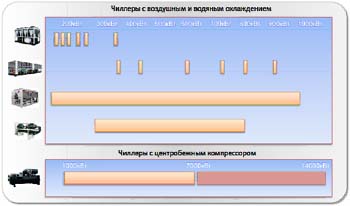

Модельный ряд оборудования для систем центрального кондиционирования Dantex включает в себя несколько типов водоохладителей:

-  Моноблочные чиллеры с воздушным охлаждением конденсатора. Линейка охватывает диапазон производительности от 5 до 1500 кВт.

- Модульные чиллеры с воздушным охлаждением конденсатора. Выпускаются модули производительностью 30, 65, 130, 185, 250, 260, 450, 600, 720, 810, 900 кВт.

- Чиллеры с водяным охлаждением конденсатора, а также чиллеры без конденсатора производительностью от 5 до 1300 кВт.

Воздухообрабатывающие агрегаты - фанкойлы.

Фанкойл купить можно в профессиональных климатических компаниях. Модельный ряд фанкойлов серий Standart и Profi включает в себя как фанкойлы европейского производства, так и оборудование кассетного, канального, настенного, напольного и потолочного исполнения производительностью от 1 до 30 кВт, выпускаемое в других странах.

Децентрализованные системы кондиционирования

Децентрализация процессов кондиционирования – это перераспределение общих для системы функций в пользу отдельных распределенных по зданию систем кондиционирования. Использование децентрализованных систем позволяет повысить надежность, снизить первоначальную стоимость СКВ и перераспределить ее в сторону владельцев помещений, повысить эксплуатационные характеристики.

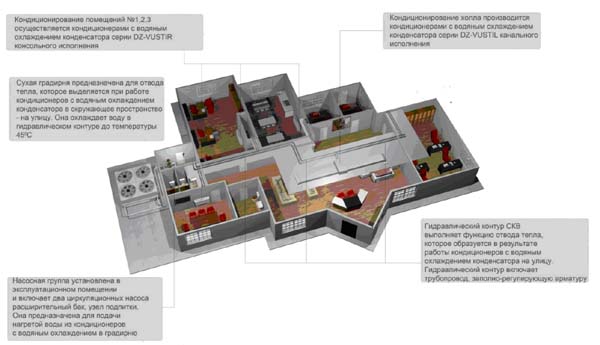

Система кондиционирования в этом случае включает в себя кондиционеры с водяным охлаждением конденсатора канального и консольного исполнения. Они выполняют функцию охлаждения, нагрева и фильтрации воздуха. Гидравлический контур охлаждения конденсатора осуществляет отвод тепла, образуемого в результате работы кондиционеров, и состоит из  трубопровода, запорно-регулирующей арматуры и циркуляционных насосов. Сухая градирня установлена снаружи здания и обеспечивает охлаждение воды в гидравлическом контуре охлаждения конденсатора.





Кондиционер с водяным охлаждением конденсатора – это моноблочный агрегат, который оборудован независимой холодильной установкой (холодильным контуром циркуляции хладагента), вентилятором, системой автоматизированного управления и другими элементами.

Модельный ряд кондиционеров с водяным охлаждением конденсатора Dantex охватывает диапазон производительности от 2 до 30 кВт и включает в себя две серии. Серия DZ-VUSTIL – агрегаты канального исполнения, которые предназначены для скрытой установки. Серия DZ-VUSTIК – агрегаты консольного исполнения, предназначенные для напольной установки.



Функциональные особенности и преимущества двух различных вариантов организации СКВ



Критерии	СКВ №1 на базе чиллеров и фанкойлов	СКВ №2 на базе кондиционеров с водяным охлаждением конденсатора.	Сравнение
Охладитель  – холодильная установка	Чиллер осуществляет охлаждение воды в гидравлическом контуре СКВ, которая затем поступает в фанкойлы для охлаждения воздуха в помещениях.	Каждый кондиционер с водяным охлаждением конденсатора имеет независимый холодильный контур, который осуществляет охлаждение воздуха внутри кондиционируемых помещений.	Использование в СКВ №1 одного чиллера большой производительности снижает стоимость собственно системы кондиционирования, упрощает техническое обслуживание. Так как в  СКВ №2 охладители – холодильные установки встроены в состав каждого кондиционера, все помещения независимы. Это повышает надежность, уменьшает уровень энергопотребления.
Распределение тепла в здании	Распределение тепла в здании производится с помощью гидравлического контура, в котором циркулирует холодная вода с температурой 7-12С	Распределение тепла в здании производится с помощью гидравлического контура охлаждения конденсаторов кондиционеров, в котором циркулирует теплая вода с температурой 42-47С	В СКВ №1 существуют повышенные требования к теплоизоляции. Кроме того гидравлический контур чиллера должен быть оборудован аккумулирующим баком, что увеличивает стоимость и потери энергии. Во втором случае нет необходимости в доп. теплоизоляции.
Охлаждение и нагрев	СКВ №1 может работать только в режиме охлаждения либо в режиме нагрева.	В каждом помещении можно установить свой собственный режим работы - охлаждение или нагрев	Установка в каждом помещении независимого кондиционера с водяным охлаждением конденсатора расширяет возможности СКВ по поддержанию индивидуальных комфортных условий.
Работа в зимний периоды времени	Существуют ограничения температурного диапазона эксплуатации оборудования в зимний период времени при работе в режиме охлаждения и теплового насоса.	Существуют ограничения температурного диапазона эксплуатации оборудования в зимний период времени при работе только в режиме теплового насоса.	Использование кондиционеров с водяным охлаждением конденсатора снижает чувствительность СКВ к воздействию отрицательных температур.
Постепенный ввод в эксплуатацию СКВ	Так как чиллер является наиболее дорогим элементом СКВ, основные затраты возникают на этапе, предшествующем вводу СКВ в эксплуатацию.	Основные затраты распределятся по времени поэтапного ввода системы в эксплуатацию.	СКВ №2 наиболее привлекательна на объектах с поэтапным вводом в эксплуатацию, например, в многофункциональных офисных комплексах, в которых отдельные помещения будут принадлежать отдельным арендаторам. При организации СКВ-2 первоначальные инвестиции связаны с приобретением недорогой градирни и элементов гидравлического контура конденсатора. В то время как будущие собственники на свое усмотрение смогут оборудовать помещения необходимым кондиционером в зависимости от функциональных и архитектурных особенностей.
