Укомплектовка камер для сушки древесины вентиляцией

Древесина — отличный материал с относительно небольшим удельным весом. Ее можно легко резать, колоть, пилить, склеивать, красить. Важным свойством древесины является такая ее характеристика, как плотность, зависящая от породы дерева и его влажности. Плотность определяет такое свойство древесины, как прочность. Чем больше плотность древесины, тем она прочнее, тяжелее и тверже, и, как следствие, ее сложнее обрабатывать.
Относительная влажность древесины - это отношение массы влаги, содержащейся в древесине, к массе древесины во влажном состоянии.
Влажность древесины свежесрубленного дерева зависит от его породы и составляет от 50 до 100% и более. Если древесину длительное время (до нескольких месяцев) хранить в отапливаемом помещении, влажность ее уменьшится до 8—12%. Такая древесина называется комнатно-сухой. Оставленная на воздухе, но под навесом, древесина высыхает до 15—20% (воздушно-сухая древесина).
Влажность древесины говорит о степени ее качества и долговечности.
Сухая древесина обладает высокой прочностью, в меньшей степени подвержена короблению и загниванию.

Перечисленные способы естественной сушки древесины продолжительны по времени.  В промышленных условиях проводят искусственную ускоренную сушку древесины в сушильных камерах.

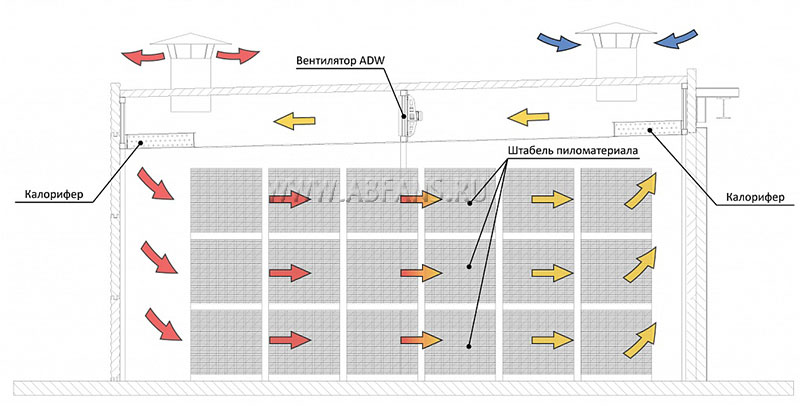

Существуют различные конструкции камер для сушки древесины: вакуумные, конденсационные, диэлектрические и т.д. Однако большая часть древесины во всем мире высушивается в камерах конвективного типа, так как они более надежны  и при этом дешевле. Сушка древесины осуществляется в них нагретым воздухом, скорость сушки регулируется изменением температуры и воздухообмена.

Важным моментом для укомплектования сушильной камеры оборудованием является подбор вентиляторов, циркуляционного оборудования, от правильного выбора и установки которого зависит как производительность сушильных камер, так и качество сушки древесины.

При выборе вентилятора для сушильной камеры следует руководствоваться важнейшей характеристикой вентилятора - производительностью по воздуху, то есть тем, какое количество воздуха он может перемещать в определенный промежуток времени (тыс. м3/ч). Необходимое коли­чество циркулирующего воздуха в камере рас­считывается от объема загружаемой древесины в сушильное пространство камеры. Влага, кото­рая испаряется из древесины, удаляется из ка­меры в виде влажного воздуха. Если количество циркулирующего воздуха меньше необходимого, возникнут трудности с удалением испаряемой с поверхности древесины влаги. Это приведет к снижению скорости сушки, неравномерности просыхания. При слишком большом количестве циркулирующего воздуха будет перерасход элек­трической энергии от бесполезного вращения вентиляторов.

По принципу действия вентиляторы для сушильных камер разделяют на два класса: осевые и центробежные.

В сушильных камерах осевые вентиляторы получили наибольшее применение по следующим причинам:

• осевые вентиляторы экономичнее центробеж­ных вентиляторов;
• потребляемая мощность с увеличением произ­водительности и при уменьшении сопротивления сети у центробежных вентиляторов резко воз­растает, а у осевых изменяется незначительно;
• осевые вентиляторы имеют меньшие размеры и менее металлоемки;
• путем поворота или нейтрализации лопастей можно при неизменном числе оборотов в широких пределах экономично регулировать произ­водительность;
• осевой вентилятор позволяет реверсирование циркуляции воздуха.

Основным элементом осевого вентилято­ра является рабочее колесо, состоящее из втулки и лопастей, которые закреплены на ней под углом к плоскости вращения. Рабочее колесо размещено внутри цилиндрического алюминиевого кожуха, на­зываемого обечайкой (диффузором).

Осевой вентилятор  ADW с рабочим колесом фирмы Multi-Wing.

Современные осевые реверсивные вентиляторы ADW для сушки древесины надежны в эксплуатации и специально разработаны для оборудования сушильных камер. Высокую энергоэффективность вентиляторов обеспечивают алюминиевые крыльчатки производства датской компании Multi-Wing, мирового лидера в производстве рабочих колес осевых вентиляторов всех типов. Все модели крыльчаток разрабатываются с помощью анализа данных испытаний в аэродинамической трубе компании  Multi-Wing.

Аэродинамические характеристики  крыльчаток доведены до совершенства, что является залогом существенной экономии электроэнергии.

Корпуса вентиляторов ADW представляют из себя прочную и легкую алюминиевую сварную конструкцию с практически неограниченным сроком эксплуатации.

Ступицы и  лопасти рабочих колес Multi-Wing изготавливаются из силуминового сплава.

Электродвигатель каждого такого вентилятора имеет класс изоляции Н и работает при температурах не выше 110 градусов Цельсия, во влажной среде. Необходимая аэродинамика, низкий уровень шума при работе достигаются за счет использования при производстве крыльчаток современных материалов и их автоматической балансировки.

Можно очень точно подобрать реверсивные вентиляторы серии ADW различной мощности для каждого конкретного случая, ориентируясь на вид конструкции и объем сушильной камеры.

Интересна история создания компанией Multi-Wing рабочего колеса.

Основанная в 1938 Финном Сигурдом Андерсеном, компания начинала свою деятельность с торговли ручными инструментами и масляными фильтрами для потребителей Дании.

Переход к производству осевых вентиляторов произошел почти случайно. В 1958 году Финн купил новую машину, новаторский Citroën DS19. Когда он первый раз приехал на ней на работу, то он естественно привлек большое внимание. Будучи инжиниринговой компанией, работники проявили особый интерес к устройству двигателя, который к их удивлению имел пластиковую охлаждающую крыльчатку для двигателя. Эта новая разработка захватила воображение двоюродного брата Андерсена, Харальда, который был заинтригован концепцией создания крыльчаток из термопластика. Потом его озарило: он пришел с идеей производства вентиляторов из отдельных компонентов. Харальд понял, что сочетая относительно небольшое число компонентов можно было бы производить огромное количество различных вентиляторов. Это не только делает производство экономически эффективным, но позволяет заменять, в случае необходимости, лишь отдельные лопасти, если какие-то из них не работают.

Осевые вентиляторы различают по сериям и размерам (номерам).

Вентиляторы каждой серии характеризуются формой поперечного сечения лопасти и относительной величиной диаметра втулки-диска, на котором крепятся лопасти вентиляторного колеса. Чем больше диаметр втулки-диска по отношению к диаметру всего вентиляторного колеса, тем выше развиваемое полное давление. В пределах каждой серии вентиляторы отличаются диаметром колеса и углом поворота лопаток к плоскости вращения. Размер осевого вентилятора соответствует его номеру, который обозначается, как и у центробежных вентиляторов, числом дециметров в диаметре рабочего колеса. Колесо диаметром 1000 мм будет иметь номер 10, а диаметром 1250 мм, соответственно 12,5.

Эффективность работы осевого вентилятора для сушильных камер зависит от величины зазора между концами лопастей и внутренней поверхностью обечайки — он не должен превышать 1,5 % длины лопастей.

ABF выпускает осевые вентиляторы ADW, отвечающие всем требованиям работы вентиляционного оборудования для сушильных камер.

---
