Расчет прецизионного кондиционера для серверной
Что мы знаем о серверных

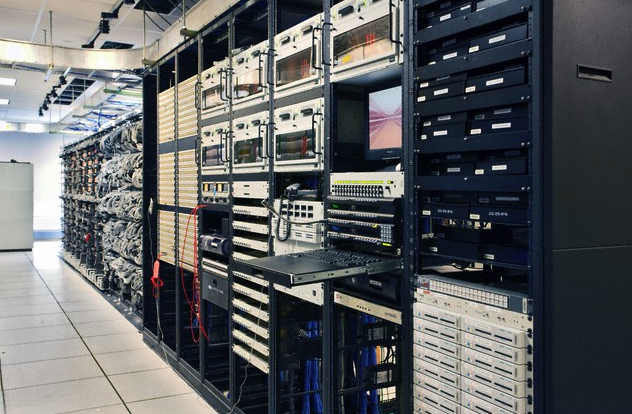

Вы бывали в серверных? Это замкнутые небольшие помещения, часто без окон, заполненные постоянно работающим оборудованием. А ведь для корректной и эффективной работы серверного оборудования важно постоянно поддерживать в помещении определенные температуру и влажность. Ни один обычный бытовой кондиционер не способен работать 365 дней в году, 24 часа в сутки, да еще и с высокой точностью соблюдая заданные параметры. Поэтому в таких помещениях устанавливают прецизионные кондиционеры для серверной.
При выборе прецизионного кондиционера следует принять во внимание следующие факторы:
- количество тепла, которое выделяется техникой;
- площадь помещения;
- количество рабочих мест в помещении;
- количество источников искусственного освещения;
- наличие или отсутствие отопительных приборов;
- наличие или отсутствие окон;
- скорость потока приточно-вытяжной вентиляции.
Мнение эксперта
Сергей Иванов, Руководитель отдела технического сопровождения продаж компании «HTS»:
«Каждый проект серверной требует индивидуального подхода. Одна из самых частых проблем серверных и ЦОДов в России — недозагрузка активным оборудованием. Заказчик может ориентироваться на максимальные цифры по серверному оборудованию и в итоге загрузить ЦОД только наполовину, а поставщик узнает об этом слишком поздно. Как следствие, система кондиционирования будет работать нестабильно, так как нарушается точность поддержания температуры и влажности, повышается износ компрессора и т. д. Потому всю лишнюю теплоту желательно убирать из охлаждаемых помещений еще на стадии проектирования»
Порядок расчета
1. Аппаратура
Основной источник тепла в помещении — это оборудование. Количество тепла, которое при работе выделяет «железо», указывают в техническом паспорте. Но эту информацию можно узнать самостоятельно, замерив электрическими щипцами силу тока от питающего кабеля.
Если сила тока равна 35А, то умножив на силу тока в сети 380, получаем 13300 кВа. Суммарный теплоприток от оборудования составляет 13,3 кВт.
Алексей Лобанов, менеджер отдела продаж ГК «АИРКОН»:
«По нашему мнению, если в техническом паспорте не указано количество теплоты, которое выделяет прибор, то справедлива формула - Тепловая мощность = 85...90% от электрической мощности»
5. Персонал
В такой большой серверной заложено место для периодического присутствия двух человек. Известно, что каждый человек приблизительно выделяет 175 Вт, если находится в движении. Два человека выделяют 350 Вт. Переведем в кВт, получим 0,35 кВт теплоприток от двух сотрудников серверной.
7. Вентиляция
Скорость потока приточно-вытяжной вентиляции обычно указывается в технической документации, так же как и сечение воздуховода. Важно также учесть температуру воздуха, попадающего в серверную. Предположим, наружная температура составляет 25˚С. Заданная в помещении 18˚С. 25˚-18˚=7˚С.
Скорость потока воздуха в вентиляции 2 м/с, сечение 0,05 м, рассчитаем 2 м/с * 0,05 м = 1 м3/с.
Считаем теплоприток от вентиляции: 0,1 м3/с * 7˚С * 1200 (коэффициент теплоемкости) = 0,84кВт.
2. Помещение
Теперь рассчитаем площадь помещения. Допустим, у нас большая серверная — 30 м2. Итого: 30 м2 пола + 30 м2 потолка + стены 2 * 5 м2 + 2 * 4 м2 = 78 м2. Распределяется тепло примерно 0,01 кВт на 1 м². Умножаем площадь помещения на теплоприток: 0,01 кВт*78м2 = 0,78 кВт.
3. Окна
Окон в нашем помещении нет.
4. Освещение
В большой серверной нет окон, зато много ламп — источников искусственного освещения. Несмотря на то, что лампы высокотехнологичные, они выделяют некое количество тепла. Эту информацию можно узнать у производителей ламп, а можно рассчитать самостоятельно. Допустим, у нас восемь светильников по 4 лампы. Мощность каждой — 40 Вт. Считаем: 8*4*40*0,7 = 0,896 кВт (теплоприток от ламп). В нашей формуле введена величина 0,7, это коэффициент использования электрической энергии на освещение.
6. Отопление
С отоплением все несколько сложнее. Оптимально иметь возможность отключать отопление в серверной зимой и осенью (летом оно не работает по умолчанию). Для упрощения по считаем теплоприток от системы центрального отопления 100 Вт/м2 или 0,1 кВт/м2. Итого: 30 м2 * 0,1 кВт = 3 кВт теплоприток от системы центрального отопления.
Сводная таблица и выводы
Сведем для удобства все данные вместе и рассчитаем суммарное тепловыделение серверной:
Параметр | Расчет | Итого |
Оборудование | 35А*380V=13300 кВа | 13,3кВт |
Помещение | 0,01 кВт*78м2 = 0,78кВт | 0,78 кВт |
Сотрудники | 175 Вт*2 = 350 Вт | 0,35 кВт |
Освещение | 8*4*40*0,7 = 0,896 кВт | 0,896 кВт |
Отопление | 30 м2*0,1 кВт/м2 = 3 кВт | 3 кВт |
Окна | 0 | 0 |
Приточно-вытяжная вентиляция | 0,1 м3/с*t7˚С*1200=0,84 кВт | 0,84кВт |
Итого | 19,1 кВт |
Другие публикации TopClimat.ru по теме | |
Как выбрать прецизионный кондиционер? | |
Самые обидные ошибки при выборе винного шкафа |
Таким образом, минимальная холодопроизводительность прецизионного кондиционера в примере должна быть не менее 19,1 кВт.
Исходя из этих расчетов, принимается решение о закладывании параметра резервирования. Рассчитав теплоприток, можно понять, хватит ли одного резервного кондиционера, или необходимы дублеры для всей системы охлаждения.
Примерный расчет кондиционеров для серверной может сделать каждый. В полноценном проектировании системы охлаждения помогут проверенные компании-поставщики прецизионных кондиционеров.
