Насосы и клапаны высокого давления Danfoss устанавливают новые мировые стандарты контроля уровня влажности и температуры воздуха

      Контроль влажности и температуры в помещении имеет большое значение для здоровья и жизнедеятельности человека. В то же время процесс увлажнения играет важную роль во многих производственных сферах. Например, снижение электростатического поверхностного заряда в «чистых комнатах» приборостроительных предприятий, где осуществляется работа с электронными компонентами и полупроводниками, или подавление пыли водяным туманом на лесопильных и деревообрабатывающих заводах и одновременно обеспечение требуемого уровня влажности древесины для последующей ее обработки. Не менее важным проблемой является поддержание температурно-влажностного режима в складских помещениях, овощехранилищах, тепличных комплексах и, так называемых, fresh-зонах продуктовых распределительных центров.

      С каждым годом проблема защиты окружающей среды становится все более актуальной, поэтому вода, как натуральный природный компонент, распыляемая под высоким давлением, в виде мелкодисперсного тумана превращается в один из самых рентабельных способов достижения хорошего и естественного микроклимата по сравнению с традиционными системами кондиционирования на основе хладагентов. В связи с этим, технология водяного тумана быстро завоевывает свои позиции на рынке как надежная и чрезвычайно энергоэффективная альтернатива.

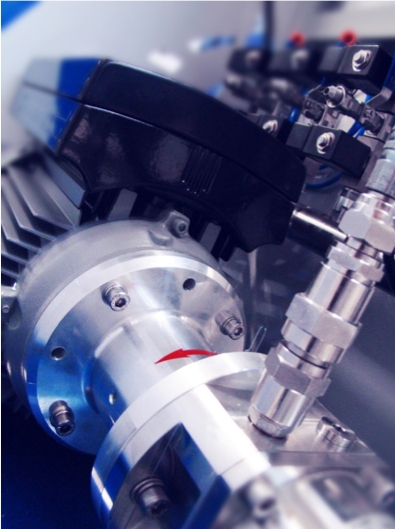

Основным компонентом системы увлажнения высокого давления является насос. Более 30 лет назад компания Danfoss впервые разработала аксиально-поршневые насосы для водной гидравлики. Главными преимуществами насосов высокого давления Danfoss является отсутствие смазочных материалов в конструкции, минимальное количество подвижных частей и увеличенный интервал межсервисного обслуживания при минимальном уровне затрат. Конструктивно эти насосы являются самосмазывающимися, т.е. не требуют использования смазочных материалов. Сама водная среда в рабочей полости насоса обеспечивает достаточный уровень поверхностного скольжения подвижных деталей насоса, поршней и наклонной шайбы. И сегодня Danfoss является мировым лидером в производстве безмасляных или самосмазывающихся насосов высокого давления, обеспечивающих все преимущества аксиально-поршневой технологии при использовании в системах увлажнения.

   По сравнению с плунжерными насосами, встречающимися в системах увлажнения, аксиально-поршневые насосы Danfoss обеспечивают надежную работу и больший срок эксплуатации за счет наименьшего количества подвижных частей рабочей полости насоса, а также межсервисного интервала в 8000 часов. Объемный КПД некоторых моделей насосов достигает значения 95%, а потребление энергии является крайне низким (примерно 4 Вт на литр воды), что обеспечивает энергоэффективность аксиально-поршневой технологии при оценке окупаемости и стоимости владения (ТСО) всей системы увлажнения на объекте заказчика.

    Благодаря своей уникальной технологии, а именно расположению плунжеров вдоль оси вращения насоса, аксиально-поршневые насосы имеют на рынке самые низкие показатели уровня шума (ниже 85 дБ) и вибраций. Низкая частота пульсации при рабочем цикле всех 5 или 9 плунжеров насоса одновременно исключает необходимость применения амортизационных материалов и демпфирующих устройств в рамочной конструкции насосной станции. Учитывая относительно небольшие габаритные размеры, аксиально-поршневой насос идеально подойдет для проектирования мобильной системы увлажнения, например, частного дома или коттеджа, гостиничного комплекса или любой жилой постройки, где собственник сможет наслаждаться тишиной и cвежим воздухом с необходимым для комфортного проживания уровнем влажности.

   Насосы Danfoss прослужат Вам долго, так как детали изготовлены из нержавеющей стали марок AISI 304/316, а части конструкции внутренних деталей насоса, подверженных трению, выполнены из полукристаллического высокоэффективного термопластика (РЕЕК). Широкий диапазон производительности аксиально-поршневых насосов Danfoss позволит удовлетворить потребность в обеспечении температурно-влажностного режима как в небольшой теплице, так и в самом крупном тепличном комплексе, либо промышленно-логистическом центре большой площади покрытия.

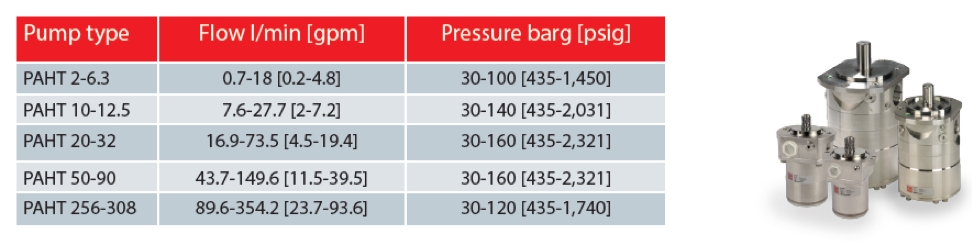

Насосы высокого давления PAHT для сверхчистой воды

Насосы серии PAHT производства Danfoss являются насосами вытесняющего действия и  перемещают постоянный объем воды за один рабочий цикл. Расход рабочей среды пропорционален количеству оборотов вала насоса (частоте вращения) и не зависит от давления на выходе. Вся продукция соответствует строгим европейским гигиеническим стандартам VDI 6022 и HACCP и сертифицирована согласно ISO 9001 и ISO 14001. Сертификация ATEX и сертификация API предоставляется по запросу.

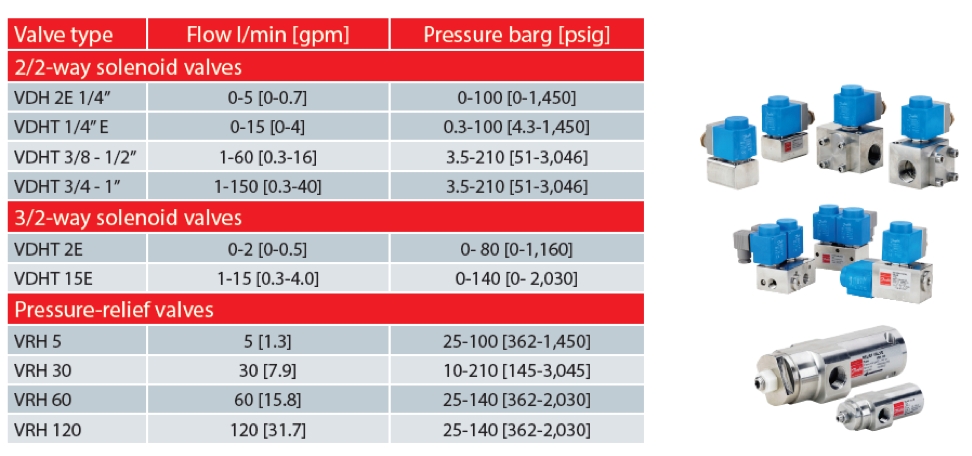

Клапаны высокого давления для использования в системах увлажнения и адиабатического охлаждения

   Компания Danfoss производит широкий ассортимент клапанов из нержавеющей стали AISI 304/316, которые используются в качестве секционных клапанов для управления потоком воды в системах увлажнения. Клапаны управляются электромагнитными катушками, но при необходимости имеют функцию ручного сброса. Все клапаны грязестойкие, устойчивые к точечной коррозии и просты в обслуживании. Степень защиты IP 67 [NEMA 4X]

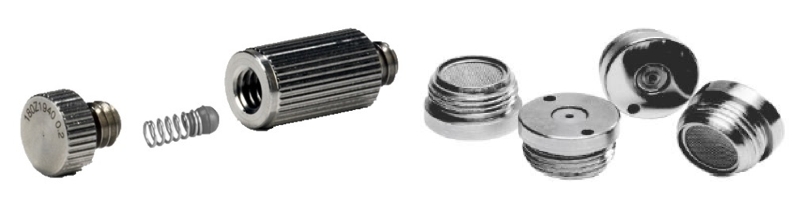

Форсунки с противокапельным клапаном

   Для получения водяного тумана или облака применяются форсунки из нержавеющей стали с малым (3-25 л/ч) и большим расходом (25,2-344 л/ч) в зависимости от угла и площади распыла. Форсунка имеет в конструкции встроенный противокапельный клапан. При падении рабочего давления до 5 бар клапан закрывается, предотвращая образование крупных капель с последующим их выпадением вниз.  Для достижения оптимальной производительности давление в линии подачи необходимо быстро сбросить в момент закрытия форсунки. Это обеспечивается применением 3/2-ходовые клапанов высокого давления Danfoss, которые моментально разгружают давление в дренаж.

Примеры реализации систем увлажнения и адиабатического охлаждения на насосах и клапанах Danfoss

      На сегодняшний день насосы и клапаны Danfoss установлены в большом количестве реализованных систем увлажнения по всему миру. Например, низкие эксплуатационные расходы и длительные интервалы обслуживания были решающими для принятия заказчиком решения о применении 26 насосов серии PAHT для системы адиабатического охлаждения в первом европейском центре обработки данных (ЦОД) компании Facebook в городе Лулела (Швеция). На общую площадь 28 000 м2 насосная группа подает и распределяет 13 000 литров воды в час. Основными требованиями заказчика были бесперебойная работа с минимальными межсервисными интервалами и применение безмасляного насоса для исключения риска загрязнения смазочными материалами зоны влагоотделителя по нормам ISO 22000. Применив свои передовые технологии в области увлажнения и очистки воздуха, компания Condair использовала аксиально-поршневые насосы Danfoss, что позволило добиться снижения затрат на электроэнергию на 50% по сравнению с традиционными методами охлаждения. Потребление энергии на объекте доведено до 0,005 кВтч на кВт охлаждения. Помимо обеспечения влажности без загрязнений, система адиабатического охлаждения Condair поддерживает влажность на оптимальном уровне, чтобы нейтрализовать электростатический заряд и предотвратить повреждение серверного оборудования и, что еще хуже, потерю данных. Насосы Danfoss выполняют своё беспрерывное и надежное функционирование в одном из самых современных и энергоэффективных ЦОД в мире. В России же адиабатические системы охлаждения ЦОДов пока не очень популярны, но специалисты считают, что в ближайшие годы проектировщики дата-центров будут проявлять к ним все больший интерес. Причина — Федеральный Закон ФЗ-261, который устанавливает жесткие рамки для энергопотребления и требует повышения энергетической эффективности на 40% к 2022 году.

    Компания Merlin Technology’s производит системы увлажнения для ответственных применений, таких как фармацевтические и пищевые производства, автомобильные заводы, сборочные производства микроэлектроники («чистые комнаты»).  Для системы увлажнения данных производств требуется применение только деминерализованной воды, без возможности распространения частиц или солей минералов, бактерий или других органических вещества. Поэтому системы должны быть полностью изготовлены их нержавеющей стали. Категорически неприемлемо использование насосов с системой смазки минеральными маслами. И вот уже более 20 лет в своих системах увлажнения применяет насосы серии PAHT Danfoss.     «Когда мы начинали, - вспоминал основатель компании Йохан Райзингер, - люди все еще использовали для увлажнения пар.  Но на большие площади стоимость затрат на электроэнергию выходила 700-800 Вт на литр воды. Применив насосы серии PAHT от Danfoss, нам удалось снизить потребление энергии всего до 3 Вт на литр!». Техническое обслуживание - еще одна важная статья расходов. Особенно, когда системы увлажнения установлены по всему миру и требуется целая инфраструктура сервисного обслуживания.  «Danfoss обещал нам, - рассказывал Йохан Райзингер, - что насосы PAHT обычно работают как минимум 8000 часов до того, как они потребуют сервисного обслуживания, но практика применения показала, что не менее 80% установленных насосов фактически работают в два раза больше заявленного срока. У нас даже есть насосы, проработавшие 25000 часов без обслуживания! Благодаря насосам Danfoss серии PAHT установка наших увлажнителей возвращает клиентам их инвестиции уже в течение первого года эксплуатации». Благодаря инновационному подходу инженеров Merlin Technology’s аксиально-поршневые насосы Danfoss в составе систем увлажнения обеспечивают температурно-влажностный режим на таких заводах компаний, как Mercedes, Audi и VW, Bosch и IKEA, как Velux, Canon, Hipp и Nestle.

    Не только в Европе, но и в России насосы Danfoss с 2011 года зарекомендовали себя как надежные и практичные компоненты для систем увлажнения.  Проект на базе тепличного хозяйства площадью 70 000 м2 в Ленинградской области был реализован голландской компанией Van der Ende Pompen. Заказчик поставил задачу генерации водяного тумана из деминерализованной воды, достаточного для регулирования температуры и влажности для такого амбициозного по своим размерам тепличного предприятия на тот момент времени. Создание надежного туманообразующего устройства, способного регулировать температуру и влажность на семи гектарах под стеклом, – непростая задача. Средняя температура в Ленинградской области колеблется от -10 ° C зимой до +23 ° C летом. По словам Пола ван ден Боса, инженера-проектировщика Van der Ende Pompen, основными критериями выбора насоса для системы были надежность, простота обслуживания и затраты на техническое обслуживание, чтобы как можно реже посещать объект, находящийся на расстоянии 2500 км от ближайшего сервисного партнера. Компания Van der Ende Pompen применила аксиально-поршневые насосы высокого давления Danfoss, рассчитав рабочую точку для насосных и моторных агрегатов. На выходе получилось следующее решение – параллельная связка из пяти насосов серии PAHT 90. Каждый насос способен подавать до 120 л в минуту при максимальном давлении 129 бар, и все они подключены к коллектору, который подает водяной туман на всю теплицу по общей магистрали. Максимальная производительность всей системы увлажнения или туманообразования составляет 581 л в минуту. Также на данном объекте в каждой секции применены клапаны высокого давления Danfoss. Строительство тепличного комплекса и установка оборудования и вспомогательных систем была завершена в 3 квартале 2013 г., и первый урожай томатов и огурцов жители г. Cанкт-Петербурга получили уже зимой того же года.

   В России концерн Danfoss является партнером компании OOO «ЕС Инжиниринг» (г. Санкт-Петербург), лидером в области проектирования и производства систем увлажнения и адиабатического охлаждения на насосах и клапанах высокого давления Danfoss. Компания «ЕС Инжиниринг» оказывает полный комплекс услуг по монтажу, обслуживанию и мониторингу систем увлажнения, а также по подготовке и обучению персонала.

    ООО «Данфосс» - российское представительство концерна Danfoss A/S и компания OOO «ЕС Инжиниринг» будут рады оказать помощь в выборе эффективной системы увлажнения и её реализации на любом объекте заказчика.

Будем рады сотрудничеству, Ваш Danfoss.
