Как правильно сделать проект системы отопления

Комфортабельность дома во многом зависит от того, как сделана система отопления. Если она спланирована правильно, в здании будет приятно находиться даже во время сильных холодов. В этой статье мы рассмотрим нюансы проектирования системы отопления и расскажем, как создать схему разводки своими руками.

Чем грозит отсутствие проекта

Если система отопления создавалась без проекта, негативные эффекты не заставят себя долго ждать. Отказ от планирования влечет за собой ряд серьезных рисков:

• Увеличенные счета за ЖКХ. Не имеет значение, какой ресурс вы собираетесь использовать для обогрева помещений — газ, твердое топливо или электричество. Если разводка выполнена неверно, теплопотери будут большими, а КПД системы — низким. Следовательно, придется тратить больше энергии для нагрева того же объема пространства.
• Частые поломки. При неправильном планировании разводки котлы и другое сложное оборудование быстро выходят из строя. Очевидно, что это вынуждает чаще проводить обслуживание и ремонтировать технику.
• Неравномерный обогрев. При наличии ошибок в плане не исключено, что разные комнаты будут прогреваться с неодинаковой интенсивностью. Обеспечить комфортные условия во всем доме будет сложно.
• Проблемы с безопасностью. Неправильно рассчитанная система может создавать аварийные ситуации — от протечек и разрывов труб до перегрева оборудования. Это представляет реальную угрозу для жильцов дома.

Грамотно составленный проект позволит не только обеспечить комфорт в доме, но и снизить расходы. Траты кратно уменьшатся благодаря тому, что оптимизируется потребление ресурсов и сократится необходимость в ремонте оборудования. Кроме того, монтаж инженерных сетей значительно упростится, поскольку станет ясно, что и в каком порядке устанавливать.

Этапы проектирования отопления

Создание проекта начинается с выбора типа системы. Можно использовать водяное, электрическое, паровое или инфракрасное отопление. От выбора зависит стоимость и сложность реализации проекта.

Классической считается водяная система отопления, поэтому в дальнейшем мы будем рассматривать именно данный тип. Принцип ее работы прост: котел нагревает теплоноситель до высокой температуры. Жидкость циркулирует по трубам, разносит жар по помещениям, а затем возвращается в исходную точку, и процесс повторяется.

На втором этапе проектирования системы отопления частного дома необходимо выполнить расчеты. Следует понять, сколько энергии понадобится на каждое помещение. При проведении теплового расчета учитывается не только объем комнат, но и особенности климата, характеристики стен, окон и дверей.

Если желания выполнять сложные вычисления нет, воспользуйтесь простым соотношением: на 1 кв. м дома должны приходиться не менее 100 Вт энергии. Для уточнения расчета введите поправочный коэффициент. Он составляет 0,8–0,95 для южных регионов, 1,3–1,6 для центральных и 1,6–2,2 для северных. Таким образом, если вы делаете отопление для дома площадью 100 кв. м в Краснодаре, мощность системы должна составлять 8-9,5 кВт.

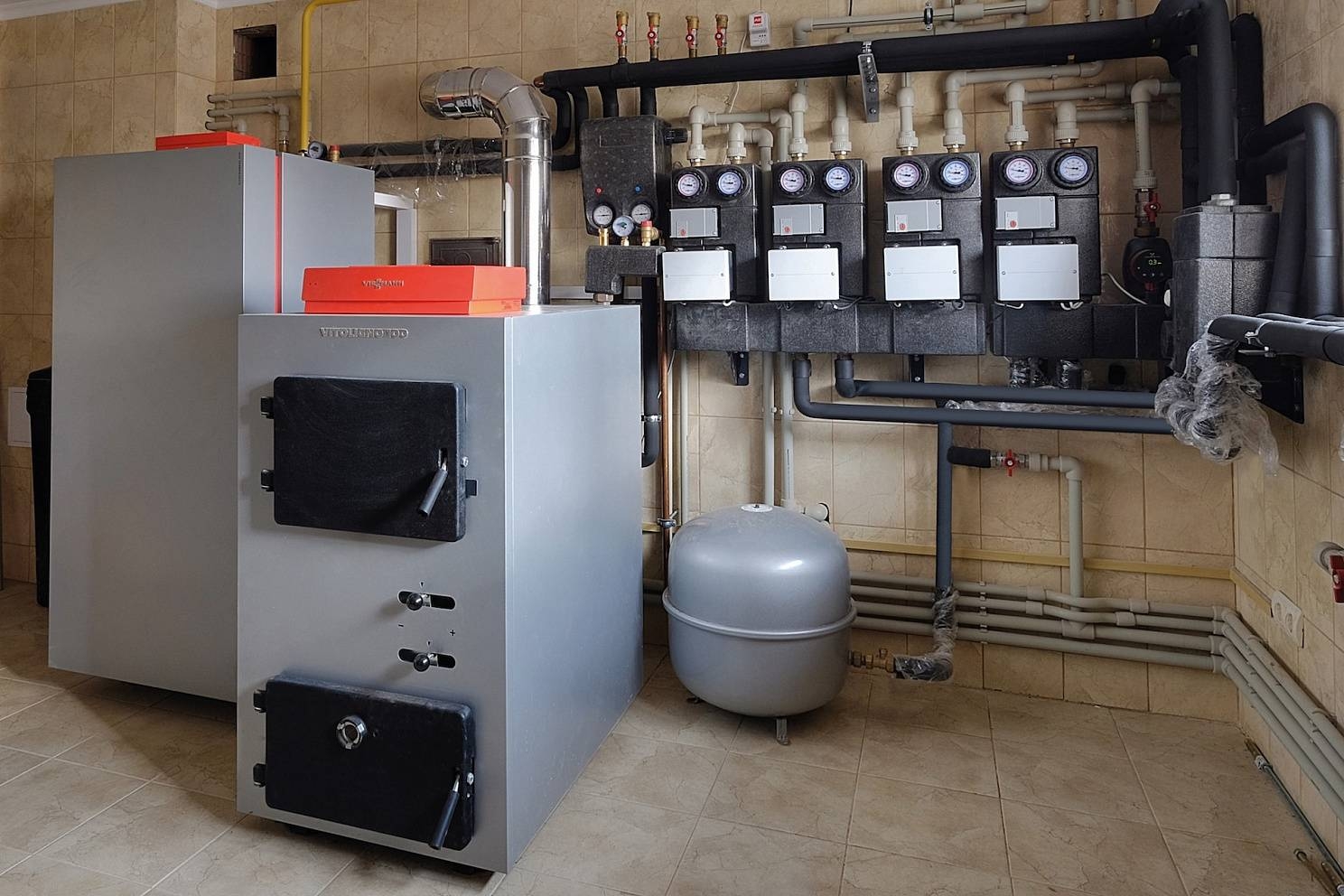

После проведения вычислений необходимо выбрать отопительное оборудование, в частности котел. Он является центральным элементом системы. Если ваш дом газифицирован, выбирайте газовый котел. Он дешевле в эксплуатации и отличается высокой эффективностью.

Если газа нет, используйте электрическую модель. Для подключения, вероятнее всего, придется проложить дополнительную мощную линию проводки. При отсутствии такой возможности останавливайтесь на твердотопливном котле. Он сложен в обслуживании, поскольку требует постоянного удаления отходов сгорания, но позволяет обеспечить теплом дома вдали от крупных населенных пунктов.

Следующий шаг — разработка схемы. Проще всего использовать однотрубную. В этом случае вода, идущая к радиаторам и отводящаяся от них, перемешивается, поэтому при большой площади помещений отопление будет недостаточно мощным. Если нужно повысить КПД системы, лучше использовать двухтрубную схему. Она позволяет отделить горячую воду от остывшей. Также можно воспользоваться коллекторной схемой, при которой теплоноситель приходит к радиаторам от специального распределительного узла.

Наконец, на завершающем этапе проектирования необходимо выбрать оставшиеся элементы системы. Для частного дома лучше всего подходят алюминиевые и стальные радиаторы. Они стоят относительно недорого, легко нагреваются и быстро остывают. Помимо этого, необходимо выбрать материал для труб. Лучше всего остановить выбор на меди, но в целях экономии можно использовать сталь или полипропилен.

Для большого дома нужно дополнительно покупать циркуляционный насос и расширительный бак. Они позволяют уравновесить давление в системе и избежать ситуаций, при которых одни помещения прогреваются хуже других.

Делаем проект системы отопления

Проект системы отопления можно сделать своими руками, воспользовавшись программой-планировщиком Мой Дом 3D. Она позволяет продумать полный проект многоэтажного частного дома, внешнюю и внутреннюю отделку, отопление, водоснабжение и электрику, дизайн интерьера, посчитать смету на ремонт. В сервис встроен модуль для работы с коммуникациями, который позволяет расставить радиаторы, проложить трубы, разместить в интерьере необходимое оборудование и т. д. В коллекции есть готовые модели батарей и котлов.

1. В первую очередь для создания схемы отрисуйте точный план дома с размерами. После этого переходите к расстановке радиаторов. Размещайте их у наружных стен под окнами. Желательно, чтобы батареи занимали не менее 50–60% от ширины окна. Если выбрать более узкие радиаторы, велик риск столкнуться с утечкой тепла.

2. Далее переходите к отрисовке схемы разводки. Если выбран однотрубный вариант, поочередно соедините все радиаторы и замкните контур на котле. В двухтрубную схему добавьте обратку. Все трубы будут показаны на чертеже цветными пунктирными линиями. Они не отображаются на 3D-визуализации, но это и не требуется — на двумерной схеме вы легко сможете измерить расстояние между точками подключения или понять, как и куда подсоединяется конкретная батарея.

3. После завершения прокладки труб добавьте в интерьер модели полотенцесушителей, насоса и расширительного бачка.

4. Когда закончите установку отопительных приборов, переходите к составлению сметы. В программе есть модуль, с помощью которого можно получить подробный расчет стоимости проекта. Достаточно внести все объекты в таблицу, указать их цены и добавить необходимые монтажные работы. Полученную смету можно сохранить, распечатать и использовать как чек-лист при закупке материалов.

Подводим итоги

Создание проекта отопления дома — это необходимый этап ремонта. Без него не получится оптимизировать потребление тепла. Разработка проекта считается сложным делом, но за нее не обязательно переплачивать специалистам. Можно выполнить расчеты и нарисовать схему самостоятельно. Если использовать программу-планировщик Мой Дом 3D, это не создаст особых сложностей.
