Cerberus PRO – надежность и уверенность в пожарной безопасности

Основываясь на большом опыте в области систем пожарной безопасности, Департамент «Автоматизация и безопасность зданий» (I BT) компании «Сименс» представляет в 2010 году новую интеллектуальную систему пожарной безопасности Cerberus PRO (FS720).  Новейшая система FS720 включает в себя полный перечень высоконадежных и инновационных продуктов. Большие возможности в обнаружении возгораний и управлении противопожарными процессами позволяют партнерам и заказчикам применять данное оборудование на различных объектах.

В настоящий момент Департамент «Автоматизация и безопасность зданий» (I BT) предлагает два варианта систем пожарной безопасности:



• Sinteso – пожарная система высшего уровня надежности для сложных, комплексных и распределенных объектов,
• новейшая система Cerberus PRO – оптимальное решение в области пожарной защиты для широкого круга объектов, предлагаемое официальными партнерами компании «Сименс».

В данной статье хотелось бы остановиться подробнее на новейшей системе FS720, которая позиционируется департаментом I BT на рынке в качестве оптимального продуктового решения для стандартных условий применения с обеспечением высшей степени надежности и качества в области пожарообнаружения и управления. Система Cerberus PRO представляется на рынке как современное передовое предложение для расширения доли рынка  совместно с партнерами компании. Вывод на рынок данной системы сопровождался активной работой сотрудников компании над продуманной маркетинговой стратегией вместе с подготовкой необходимого количества материалов на русском языке и адаптацией системы специально для российского рынка. С технической точки зрения разработчиками специально продумывался простой и быстрый запуск системы на объекте, включая упрощение пусконаладочных работ, в частности с созданием автоматической конфигурации.

Безопасность лучше, чем сожаление!

Какой смысл инвестировать большие деньги и тщательно планировать систему безопасности, которая не сработает в самый нужный момент — в критической ситуации? Системы пожарной безопасности должны быть полностью надежны и  никогда не должны отказывать или вводить в заблуждение!

Новая система Cerberus PRO имеет широкую линейку надежных противопожарных устройств, базирующуюся на самых современных технологиях и последних разработках компании «Сименс». В данную систему вошли  лучшие инновационные решения в области пожарной безопасности, включая новейшие пожарные извещатели, устройства оповещения и устройства проверки линий извещателей, с определением точного места неисправности системы. Центральные панели отвечают последнему слову техники, тем самым позволяя построить современную противопожарную сеть с удаленным доступом и выводом информации (с ее управлением) в специализированную компьютерную систему MM8000,  передавая данные на основе общеизвестного в области автоматики  протокола  BACnet. В свою очередь, компьютерная система интеграции MM8000 поможет комбинировать различные направления безопасности компании «Сименс», такие как контроль доступа, охранные системы и видеонаблюдение. В MM8000 также существует возможность получения и записи тревог от систем автоматизации здания.

Предотвращение возникновения неконтролируемого возгорания - пожара от маленького пламени!

Очевидно, что чем раньше обнаружен очаг возгорания, чем быстрее и подготовленнее пожаротушение, тем вернее мы избежим повреждений от самого огня или последующего процесса тушения. Но быстрота сама по себе еще не все. Чем выше чувствительность извещателей к дыму, нарастанию температуры или другим факторам возгорания, тем легче для пыли, пара или тепла ввести его в заблуждение. Ложные тревоги стоят времени, денег и нервов! Не говоря уже о том, что вы никогда не сможете полностью доверять такой системе. Новейшая система пожарообнаружения Cerberus PRO показала, что подобные опасения могут навсегда уйти в прошлое, потому что система реагируют только на реальные события возгорания, а ложные сигналы оцениваются и отвергаются без потери бдительности.

Чем выше риск пожара и возможность ущерба, тем больше необходимость раннего предупреждения о возгорании. Уменьшение рисков не только снижает угрозу жизни и здоровью людей, но и обеспечивает само существование компании. Чем выше концентрация продукции компании (например, дорогостоящего оборудования  и электроники) в одном помещении, тем больше вероятность остановки бизнес-процессов работающего предприятия даже при возникновении одного возгорания. На современном этапе для предотвращения пожара недостаточно только продуманной конструкции здания и использования противопожарных материалов в строительстве. Для сокращения рисков серьезного повреждения имущества и сохранения жизни людей всегда необходимы системы пожарообнаружения и управления.

 Особенности новейшей системы Cerberus PRO

Система пожарной сигнализации FS720 – это панели управления Cerberus PRO последнего поколения. Новая система отвечает самым высоким стандартам безопасности, сочетает в себе различные современные инновационные решения и передовые технологии. Система FS720 была разработана с соблюдением самых последних Европейских и местных пожарных норм. Пожарные панели управления, терминалы и сети C-WEB полностью удовлетворяют известным европейским официальным требованиями EN54-2, EN54-4, а также другими дополнительными национальными нормативными документами, в том числе новым Техническим регламентам о требованиях пожарной безопасности в РФ. Однако, собственные требования производителя и его разработчиков к противопожарной системе еще выше!

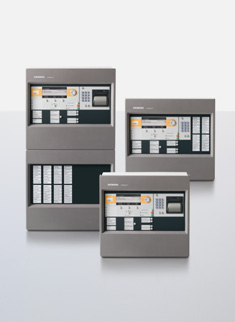

Панели управления серии FC72x служат ядром системы пожарной сигнализации FS720. Самый высокий уровень надежности и одновременно оптимальная адаптация к существующим требованиям заказчика достигнуты благодаря применению интеллектуальных периферийных устройств серии FD720. Широкий выбор приемно-контрольных панелей системы Cerberus PRO позволяет построить как  отдельностоящую пожарную систему, так и распределенную однородную сеть – до 16 панелей. Большие возможности обеспечиваются интегрированным в каждую панель Ethernet-портом с возможностью подключения к системам интеграции верхнего уровня и диспетчеризации здания.

Автоматическая адресация и конфигурация позволяют запустить систему сразу после установки на объекте. Наличие уникального ID-номера с указанием его на  периферийном устройстве и точное определение его порядка в шлейфе, снижают  затраты на пусконаладочные работы, а также сокращают общее время работ. Новый тестер линии позволяет обеспечить быстрый и точный поиск неисправностей.

В систему Cerberus PRO (FS720) входят надежные пожарные извещатели с интеллектуальными настройками,  светодиодным индикатором с обзором 360 град. и увеличенным монтажным пространством для подключения кабеля. Специальные адресные извещатели пламени и линейные дымовые извещатели дополняют широкую линейку продукции. Устройства серии FD720 регистрируют сигналы, сравнивают и оценивают их, основываясь на заложенных в них образцах и алгоритмах. При обнаружении возгорания данные передаются на панель управления, затем запускается пожарная сигнализация и оповещение. Центральный процессор в приемно-контрольной панели запускает централизованные и децентрализованные функции управления пожарной автоматики через входные и выходные сигналы.

Не важно, имеет ли сеть кольцевую структуру с высокой степенью надежности, используется ли Ethernet или комбинированная схема – в случае сбоев функция аварийного управления обеспечивает работу неисправных компонентов системы. Все сигналы автоматически отображаются на управляющей панели, и ими можно управлять непосредственно со встроенного пульта управления. В любом случае, сообщения вместе со временем события регистрируются в памяти событий, благодаря чему впоследствии всегда можно определить источник и точное время возгорания или другого происшествия. Запуск в эксплуатацию, который заключается в авто-адресации всех подсоединенных элементов, выполняется по интеллектуальному цифровому протоколу передачи данных C-NET. Трудоемкие подготовительные работы, такие как установка переключателей, адресов и т.д. не потребуются, что обеспечивает надежный, быстрый и  своевременный запуск системы.

Все панели управления FС72х поддерживают определенное соответствующее количество шлейфов пожарных  извещателей C-NET, с возможностью их подключения в линию или петлю (что рекомендуется), протяженностью до 3,3 км каждый, и с возможным расширением общего количества шлейфов в панели путем установки дополнительных плат. На всех пожарных шлейфах извещателей станцией  управления выполняется мониторинг замыкания на землю. Кроме извещателей и входных/выходных модулей к адресной линии можно подключить поэтажные пульты управления и индикаторные устройства. Эти устройства обеспечивают доступ к наиболее важным функциям, конфигурируемым  в масштабе всей системы. Питание на эти устройства может подаваться по самому двухпроводному адресному пожарному шлейфу C-NET вместе с передачей данных. Таким образом, для них нет необходимости установки дополнительных блоков питания.

Существуют специальные устройства системы, позволяющие осуществлять забор воздуха из каналов системы вентиляции для его анализа на предмет содержания дыма. Это особенно важно в местах, где невозможно расположение обыкновенных пожарных точечных или даже специальных извещателей (шахты и т.д.)

Производитель обеспечивает все автоадресуемые периферийные устройства турбо-изоляторами коротких замыканий. Такие изоляторы не нужно ни планировать, ни инсталлировать как отдельные элементы – они встроены в электронику устройств по умолчанию! В случае короткого замыкания, панель локализует и изолирует поврежденный участок кабеля. Петлевая структура адресного шлейфа позволяет питанию и данным перемещаться в обоих направлениях до источника возможной ошибки с оптимальной безопасностью, что обеспечивает работоспособность всех устройств до устранения неисправности. Такой вид автоматической изоляции с применением встроенных турбо-изоляторов значительно упрощает планирование противопожарной системы и поиск неисправностей на объекте без потери ее работоспособности во время их устранения.

Система Cerberus PRO позволяет достичь существенного сокращения времени и затрат благодаря таким современным технологиям, как адресные звуковые, светозвуковые оповещатели и дополнительные поэтажные пульты управления на одном адресном шлейфе. Адресные звуковые оповещатели обеспечивают возможности по организации системы оповещения и эвакуации – это гарантирует еще большую защищенность объекта с наименьшими затратами на монтажные работы!

Высокопроизводительный протокол C-WEB позволяет, при необходимости, подключить в одну сеть до 16 панелей управления или дополнительных пожарных пультов. Современные сетевые узлы (с резервированием) не только устанавливают новые стандарты в области обеспечения бесперебойной работы, но и в области высокоскоростной передачи данных. Для увеличения длины  системной шины C-WEB от 1 км до 2 км между соседними панелями можно установить ретранслятор (SAFEDLINK) на линии, а с использованием оптоволоконного кабеля и специальных конвертеров максимальное расстояние достигает до 15 км. Необходимость в  дополнительной резервной кабельной сети отсутствует, т.к. резервирование обеспечивается применением специальных сетевых модулей (2 шт.), а управление поэтажными панелями и пультами осуществляется по шине периферийных устройств (C-NET). Кроме того, возможно Ethernet-подключение для каждой пожарной панели управления или дополнительного пожарного пульта. По такой структуре Ethernet-подключение обеспечивается максимально для 4-х станций (включая Центральную Точку Доступа - CAP), работающих как единая противопожарная система. В результате, в собственные сетевые структуры у заказчика (например, внутренняя сеть Intranet) могут быть интегрированы устройства противопожарной защиты с сохранением полной безопасной и бесперебойной работы.

Во всех приемно-контрольных панелях серии FC72х имеется встроенное устройство управления – пульт с ЖК-дисплеем. Кроме этого, существует возможность установки дополнительного выделенного пульта управления FT720, который является рабочим пультом с полным набором выполняемых функций.  Он также подключается по системной шине C-WEB посредством сетевых модулей, устанавливаемых внутри пульта управления (до 2-х модулей для обеспечения функции аварийного режима работы в сети). Таким образом, обеспечивается тревожная сигнализация в масштабе всей системы и доступ к каждому отдельному устройству. В свою очередь, каждая панель может постоянно контролировать противопожарную автоматику на заданном участке объекта и, в случае пожара,  управлять/запускать другие подсистемы: вентиляция, лифты, пожаротушение и др.

В панели управления существует возможность обеспечить время резервного электропитания до 72 часов (в зависимости от конфигурации и оборудования). Во время тестирования системы или при отключении групп извещателей с функцией блокировки по времени (timeout functions), гарантируется обратное автоматическое подключение этих групп извещателей через заданный промежуток времени. Для каждой станции по различным критериям можно просмотреть до 2000 событий, гарантированно сохраненных в памяти панелей управления.

Последние разработки программного обеспечения дают специалистам по пуско-наладочным работам возможность осуществить дистанционный доступ к противопожарной системе по паролю и с разрешения оператора на месте. Помощь возможна в течение короткого времени, а расстояние порой не имеет значения и  количество стрессовых ситуаций в итоге стремится к минимуму! Для конфигурации, диагностики и внешнего управления системой используется специальное программное обеспечение (ПО) - Cerberus-Engineering-Tool на базе ПК и современных операционных систем (MS Windows XP или Vista). Связь данного программного обеспечения (Еngineering tool) со станцией можно установить локально через Ethernet-порт или с использованием дистанционного доступа по сети. Таким образом, возможно оптимальное использование ресурсов заказчика, которое достигается удаленными подключениями по локальным (Intranet) сетям, с управлением отдельными противопожарными панелями или их сетью через пользовательский ПК с применением специального ПО Cerberus-Remote.

Высокая степень гибкости построения сетей позволяет организовать удаленное управление системой и по глобальной сети Internet, при этом можно организовать эффективный поиск и устранение неисправностей через передачу данных дистанционной диагностики, максимальный уровень надежности и безопасности системы извещателей.

Благодаря быстрому автоматическому конфигурированию противопожарная защита объекта может осуществляться непосредственно с момента установки противопожарной системы. Специально для операторов продумано прямое и быстрое управление с удобной для пользователя структурой меню и возможностью назначения каждому элементу системы подробного описания на русском языке. Пресобранные уже на заводе приемно-контрольные панели управления, также как и удаленный доступ ко всем станциям системы через одну любую сетевую панель в сети C-WEB, помогают сэкономить время при установке и запуске системы. Скачивание готовой топологии системы (периферийное оборудование и его размещение) в сервисное ПО существенно упрощает начало работы специалиста по пусконаладке системы. Для него необходимо организовать минимальное обучение благодаря согласованному унифицированному управлению и концепции аппаратных средств, когда используется единое средство конфигурирования (Cerberus-Engineering-Tool) для всего проекта.

Как уже было упомянуто выше, современные сетевые технологии широко внедрены в новые приемно-контрольные панели серии FC72x. Передача данных по высокоскоростной линии передачи данных: до 312 кбит/с – в надежной сети С-WEB и 10/100 Мбит/с – позволяет быстро выполнить по Ethernet загрузку и выгрузку конфигурации, а также подготовить  логические данные в проекте в процессе инсталляции системы.

Все панели управления имеют встроенные возможности работы в аварийном режиме. Если какая-либо панель неисправна, аварийный режим позволяет осуществить передачу тревог на другие, запрограммированные для получения сигналов, панели или систему интеграции (ММ8000). Вместе с другими специальными функциями, такими как турбо-изоляторы коротких замыканий и резервное управление, это гарантирует высокую надежность системы в целом.

Надежные партнеры очень важны!

В основе деятельности департамента «Автоматизация и безопасность зданий» (I BT) компании «Сименс» лежит партнерская программа, вступившая в силу в России с 1 января 2007 г. В соответствие с этой программой, устанавливаются серьезные долговременные партнерские отношения с местными компаниями, работающими на локальных рынках в областях автоматизации и безопасности. Именно такие компании-партнеры работают с конечным заказчиком, предлагая ему решения и продукцию ведущего европейского производителя  – компании «Сименс».

Представители партнеров департамента I BT проходят специальные обучения и регулярно посещают современные центры обучения, где знакомятся с последними технологиями и разработками всемирно известного производителя. Им предоставляются полные описания новых разработок, а также информация о последующих  изменениях и модификациях. В то же время, компания «Сименс» всегда поддерживает преемственность оборудования, и даже годы спустя можно узнать все интересующее вас об установленной ранее системе пожарной безопасности.

Требования заказчиков в области безопасности  меняются со временем, соответственно, меняются и технологии обеспечения безопасности. Поэтому консультации, планирование, проектирование, модернизация и обслуживание систем безопасности постоянно находятся в движении.

Концепция обучения партнеров и заказчиков предполагает использование специализированных стендов для проведения тренингов по запуску и наладке системы Cerberus PRO.  Специалисты службы поддержки помогают в различных ситуациях, оказывают  помощь партнерам и коллегам, а также организовывают специальные обучения различного уровня. Быстрая и эффективная «горячая линия», обслуживаемая компетентными экспертами, современный подход и возможности дистанционной диагностики он-лайн означают быструю поддержку в любых ситуациях. Более того, партнеры департамента I BT получают постоянный доступ к технической информации/документации и постоянным обновлениям программных продуктов.  Представители проектных бюро и конечные заказчики всегда могут найти последнюю техническую информацию на официальном сайте департамента в Интернет: www.sbt.siemens.ru, где представлен широкий спектр документации на русском языке, в частности необходимой для проектирования систем пожарной безопасности на основе представленной в данной статье системы FS720.

В заключение хотелось бы отметить, что новейшая система Cerberus PRO уже присутствует на рынках различных европейских стран, она сразу получила позитивные отзывы специалистов, а также партнеров компании «Сименс» во многих странах. Поэтому решение производителя о том, чтобы  «вдохнуть новые силы» во всемирно известный бренд Cerberus и представить на рынке свои новейшие разработки под данной маркой, представляется многообещающим в соответствии с современными требованиями рынка систем безопасности.

Публикация размещена на правах рекламы.





Источник: Департамент «Автоматизация и безопасность зданий» (I BT) компании Siemens
