Компоновка block-mix повышает эффективность теплообменников Danfoss XGM050

Компания «Данфосс» представила новое решение для разборного пластинчатого теплообменника XGM050. Компоновка block-mix позволяет уменьшить количество пластин более чем на 11% при улучшении теплогидравлических характеристик. Новшество обеспечивает снижение стоимости оборудования.

Серия XGM050 хорошо зарекомендовала себя на российском рынке в качестве эффективного теплообменного аппарата для систем теплоснабжения. Это семейство одно из самых популярных в объединенном типоразмерном ряду разборных пластинчатых теплообменников «Данфосс-Ридан».

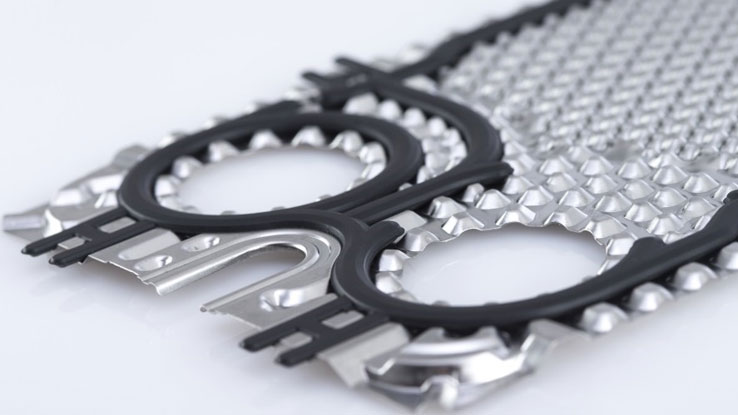

Теплообменник может иметь три разных типа пластин, изготовленных по инновационной технологии MicroPlate ™: L, M и H. Пластины отличаются разной геометрией рифления и теплогидравлическими характеристиками. В зависимости от исходных данных изначально применялся один из трех вариантов компоновки, чтобы получить оптимальное решение с точки зрения технических характеристик и стоимости.

При технологии block-mix в одном теплообменнике применяется два пакета пластин, образованные двумя различными компоновками. Возможны варианты компоновок HM или ML, состоящие из пакетов пластин H/M и M/L соответственно. При сборке эти пакеты разделяются специальной промежуточной пластиной. По своим теплогидравлическим характеристикам теплообменник block-mix может превосходить аппараты, выполненные в чистых компоновках.

В частности, если при использовании однотипной компоновки оптимальным является теплообменник из 44 пластин типа H, то при решении block-mix для выполнения этой же задачи потребуется 39 пластин в компоновке HM: 27 пластин типа H и 12 типа M. В итоге применение block-mix дает сокращение количество пластин на 11,4%.
