Экоэффективные системы централизованного холодоснабжения с новыми компрессорами Bitzer

В последние годы отчётливо выявляется необходимость рассматривать долгосрочные стратегии развития всех отраслей мировой экономики, прежде всего, промышленности, неразрывно с возможными экологическими последствиями такого развития.

По мере выявления негативных факторов, влияющих на природу Земли, правительствами крупнейших государств мира, а также руководством ООН и других общественных организаций, имеющих влияние на формирование общественного мнения,  создавались различные комитеты, в задачи которых входили не только систематизация научных данных о том или ином природоразрушающем процессе, но и принятие действенных мер по сдерживанию его опасного развития.

С точки зрения современных учёных попадание в атмосферу используемых сегодня в мировой холодильной технике синтетических хлор- и фторсодержащих хладагентов, также, как и выбросы промышленных предприятий, негативно влияет на целостность озонового слоя атмосферы Земли, а также на прогрессирование т.н. «парникового эффекта», выражающегося в ежегодном увеличении среднегодовой температуры на поверхности нашей планеты. Этот вызывающий тревогу процесс получил название «Глобальное потепление климата».

Для сдерживания развития этих негативных процессов вследствие эмиссии в атмосферу хладагентов были выработаны следующие стратегические концепции.

В1987 году в Монреале было подписано межправительственное соглашение - Монреальский протокол, в котором была зафиксирована программа поэтапного вывода из употребления   хладагентов, обладающих потенциалом воздействия на озоновый слой ODP. Таковыми считаются CFC (ХФУ) хлорфторуглероды (R12 и др.) и HCFC (ГХФУ) гидрохлорфторуглероды (R22 и др.).

В 1997 году в Киото были определена перспективная программа до 2012 года - Киотский протокол по ограничению выбросов в атмосферу т.н. парниковых газов. Это прежде всего СО2 от промышленных предприятий и тепловых электростанций, метан, как побочный продукт животноводства, а также синтетические фторсодержащие хладагенты – наиболее распространённые гидрофторуглероды HFC (ГФУ).

В декабре 2009 года проходила Копенгагенская конференция под эгидой ООН, на которой были определены новые вызовы мировой экономике  с учетом меняющейся экологической ситуации.

Но, не дожидаясь общего решения вопроса, страны Европейского Союза принимают инициативные меры по ограничению использования хладагентов с высоким потенциалом глобального потепления GWP. Общеевропейская директива «F-Gas Регулирование» регламентирует использование гидрофторуглеродов в холодильных установках, определяет размер штрафов, налагаемых на организации, эксплуатирующие установки с большой долей утечек хладагента. Предполагается, что директива будет пересмотрена уже в 2011/2012 г.г. в сторону ещё более строгих санкций.  В рамках реализации этой директивы ожидается постепенный отказ всех производителей и потребителей холодильного оборудования от использования HFC хладагентов с высоким GWP. Основное предпочтение должно быть отдано природным хладагентам СО2, NH3, углеводородам, а также синтетическим хладагентам с минимальным значением GWP. Таковыми являются, например, HFO (ГФО) гидрофторолефины. Фирма «Дюпон» проводит в настоящее время успешные испытания хладагента этой группы HFO1234yf, предназначенного для использования в системах кондиционирования.

Уже сейчас маркировка на кондиционерах и тепловых насосах эмблемой «ЕСО» допускается только при использовании в этом оборудовании хладагентов с GWP < 2000.

Строгое ограничение на использования даже HFC хладагентов и специальное налогообложение компаний, эксплуатирующих такое холодильное оборудование, уже свыше 15 лет введено в Дании и Норвегии.

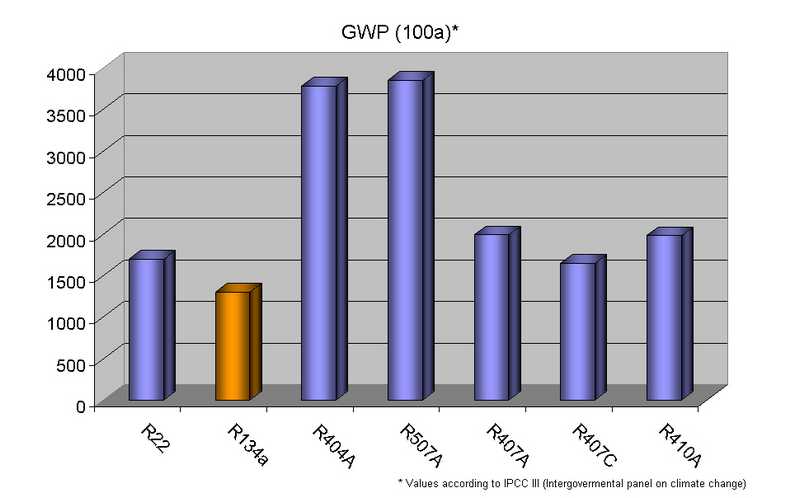

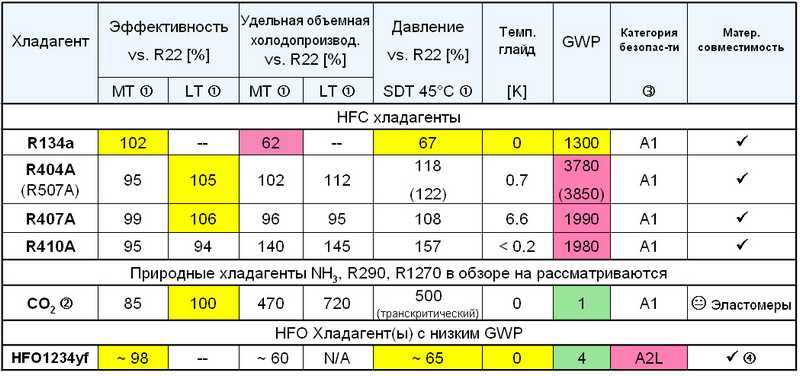

В таблице приведены основные эксплуатационные параметры наиболее известных хладагентов по отношению к параметрам хладагента R22, бывшего до недавнего времени наиболее распространённым в России и Китае. Сейчас уже и на этих рынках набирает обороты процесс замещения R22 другими хладагентами.

 1 - HFC, HFO - условия по стандарту EN12900

 2 - CO2:
         - MT (транскритический): to= -7°C / tgc 35°C (86bar)
         - LT (субкритический): to= -32°C / tc= -5°C

 3 - A2L – Слабо горючее вещество

 4 - Долгосрочная химическая и термическая стабильность еще на доказаны

При более детальном рассмотрении совокупного вклада при использовании в холодильных установках того или иного хладагента в процесс глобального потепления климата Земли становится очевидным, что помимо собственного показателя GWP не менее важными являются и энергетические затраты холодильной установки с этим хладагентом. В связи с этим, в обиход вошёл новый термин Экоэффективность холодильных установок, характеризующий их энергетическую эффективность и степень воздействия на природу и климат Земли.

Для количественной оценки всех негативных факторов, определяющих комплексный вклад хладагентов в глобальное потепление, был введен расчетный показатель экологической чистоты холодильной установки -фактор TEWI.

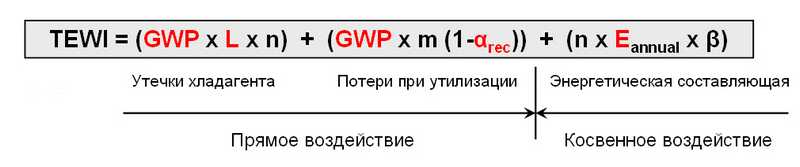

TEWI – фактор суммарного эквивалентного воздействия хладагента на глобальное потепление рассчитывается по формуле:

GWP = потенциал глобального потепления используемого хладагента

L = утечки хладагента в год              (кг)

n = срок службы холодильной установки (год)

m = количество / заправка хладагента         (кг)

αreс = коэффициент утилизации

Eannual = потребление электроэнергии в год      (кВт·ч)

β = эмиссия СО2 на 1 кВт·ч, (кг/кВт·ч) - показывает количество диоксида углерода, выделяемое при производстве 1 кВт×ч электроэнергии. При сжигании углей a » 1, при сжигании мазута a » 0,6. Электроэнергия, полученная с помощью гидростанций, атомных станций, ветряков, приливных, геотермальных и солнечных электростанций имеет a = 0.

Из формулы видны пути снижения фактора TEWI – суммарного эквивалентного воздействия на глобальное потепление конкретной холодильной установки:

•      Использование в установке хладагента с более низким потенциалом глобального потепления GWP.
•      Повышение герметичности холодильной установки и снижение утечек хладагента.
•      Снижение потерь хладагента при утилизации установки.
•      Повышение энергетической эффективности установки.

Как видно из таблицы, наиболее предпочтительным для среднетемпературного применения на сегодня является уже давно апробированный азеотропный HFC хладагент R134a. Он давно и успешно применяется как в климатических, так и в среднетемпературных холодильных системах. Его физико-химические свойства хорошо изучены. И самое главное, потенциал глобального потепления R134a составляет одну треть от GWP R404A, т.е. при использовании в установке R134a прямое воздействие на глобальное потепление в три раза меньше, чем при использовании  в установке хладагента R404A.

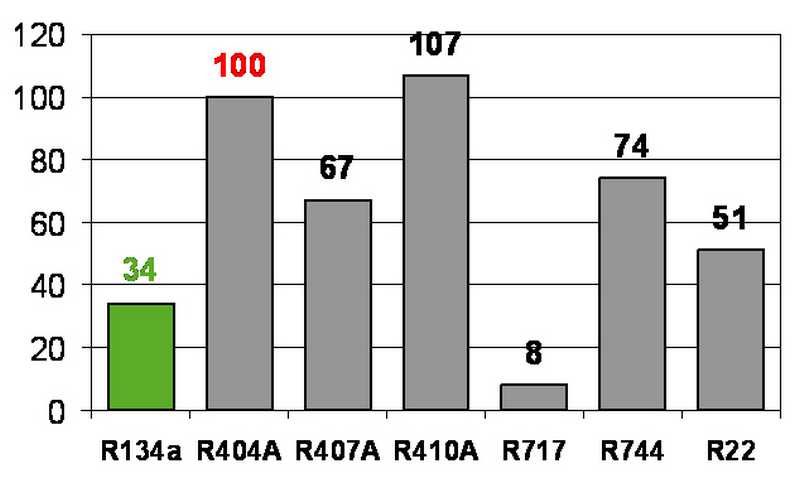

Более того, в немалой степени способствует снижению интенсивности утечек хладагента R134a из контуров холодильных установок и его более низкий, чем у R404A уровень рабочих давлений. На рис. 3 показана диаграмма относительных значения утечек различных хладагентов в сравнении с R404A при ламинарном истечении из одинаковых неплотностей холодильных контуров в условиях to= -10°C; tc= 45°C  (R744 -35° / -5°C)

Видим, что при использовании в холодильной установке R134a за счёт более низкого рабочего давления интенсивность утечек примерно в 3 раза ниже, чем при использовании R404A.

Новая серия поршневых компрессоров BITZER ECOLINE

Как ответ на эти вызовы, инженеры компании Битцер в тесном сотрудничестве с представителями экономических и технических служб ведущих ОЕМ производителей холодильного оборудования и крупнейших европейских торговых сетей разработали новую серию поршневых компрессоров, специализированных для работы на R134a, получившую название BITZER ECOLINE.  Данная серия компрессоров охватывает диапазон моделей с объёмной производительностью от 35 м3/ч до 152 м3/ч.

Компрессоры серии BITZER ECOLINE представляют собой модифицированную версию широко известных и прекрасно зарекомендовавших себя на рынке поршневых компрессоров Bitzer серий C4, B5 и B6, оптимизированных для работы с R134a. В обозначениях моделей этих компрессоров указывается специальный индекс Е

При сохранении внешних габаритов и использовании стандартных опций в конструкцию компрессоров BITZER ECOLINE были привнесены существенные изменения, обеспечивающие значительное увеличение эффективности по сравнению со стандартными компрессорами. В этих компрессорах увеличены внутренние проточные сечения, используются клапанные доски новой конструкции, а также специально разработанные для этой серии новые высокоэффективные моторы.

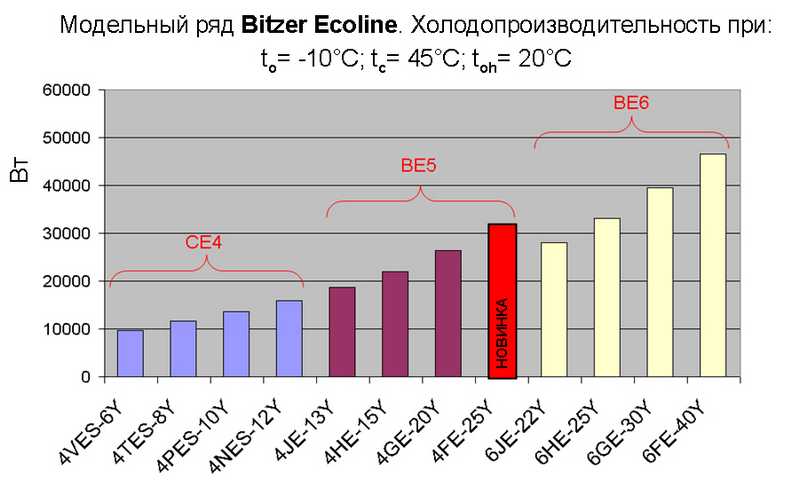

Модельный ряд Bitzer Ecoline

 Работая на R134a с меньшей, чем с R404A разницей рабочих давлений  инновационные компрессоры BITZER ECOLINE демонстрируют более высокий СОР, чем стандартные поршневые и даже неоптимизированные для R134a спиральные компрессоры, обеспечивая тем самым значительную экономию электроэнергии и эксплуатационных расходов.

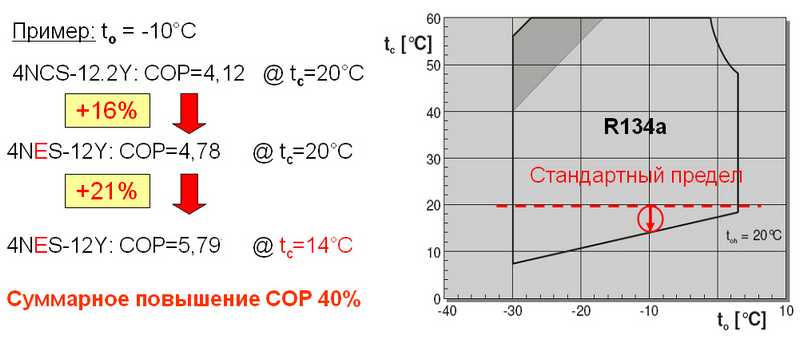

Более того, область их допустимого применения значительно расширена в сторону пониженных температур конденсации. Если температура окружающей среды позволяет работать холодильным установкам с компрессорами BITZER ECOLINE с низкой температурой конденсации, то их эффективность может возрасти до недосягаемых ранее значений. Следствием высокой эффективности компрессоров является их более быстрая окупаемость.

  Расширенная в сторону низких температур конденсации область применения Ecoline

Наряду с повышенной эффективностью компрессоры BITZER ECOLINE имеют более низкие шумовые показатели по сравнению со стандартными компрессорами, что даёт им дополнительное преимущество при эксплуатации в коммерческом холоде.

Также как и стандартные серии, компрессоры BITZER ECOLINE могут оснащаться и более мощными моторами для работы с высокими температурами конденсации для специальных применений, например, в тепловых насосах.

 Компрессоры BITZER ECOLINE также приспособлены для работы с частотными инверторами для регулирования производительности в допустимом частотном диапазоне от 25Гц до 70Гц со стандартными электродвигателями без каких-либо специальных дополнительных технических решений. Благодаря подключению компрессоров через инверторы можно увеличить их производительность на 35% выше номинальной. С учётом того, что потребляемая мощность высокоэффективных компрессоров BITZER ECOLINE ниже компрессоров, работающих на R404A, для регулирования их производительности требуются более дешёвые инверторы меньшей мощности.

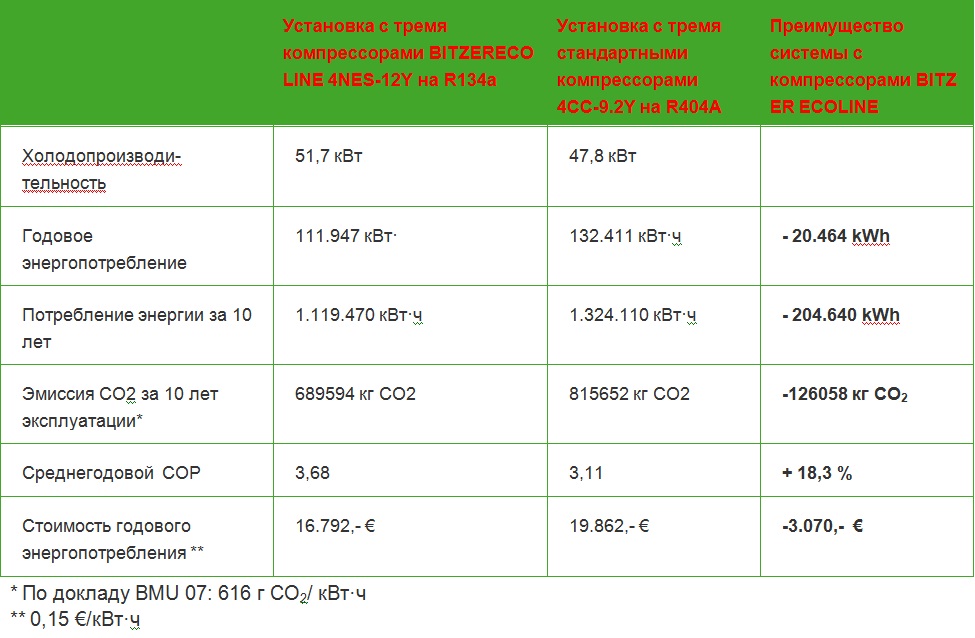

Из приведённого ниже примера сопоставления эксплуатационных и экономических параметров двух холодильных установок наглядно видно преимущество компрессоров BITZER ECOLINE в системе холодоснабжения типового супермаркета. Обе установки, первая – на базе трёх компрессоров BITZER ECOLINE 4NES-12Y на R134a, а вторая – на базе трёх компрессоров BITZER 4CC-9.2Y на R404A, имеют одинаковые эксплуатационные параметры:

Холодопроизводительность: ~ 47 кВт / режим постоянной нагрузки

Рабочие температуры: to=-7°C, tc=30°C…50°C, Dtcu=2K, Dtoh=20K / полезный 7K

Географический район: Германия, Карлсруэ

Тариф электроэнергии: 0,15 €/кВт·ч

Темп.перепад в конденсаторе: tamb-tc= 10K

Из анализа данных в таблице видим, что за счёт высокой эффективности первоначальные инвестиции на приобретение более дорогих компрессоров 4NES-12Y BITZER ECOLINE в первой установке окупаются менее чем через 1 год! Второй и все последующие годы эксплуатации такой установки уже обеспечивает существенный экономический и экологический эффект.

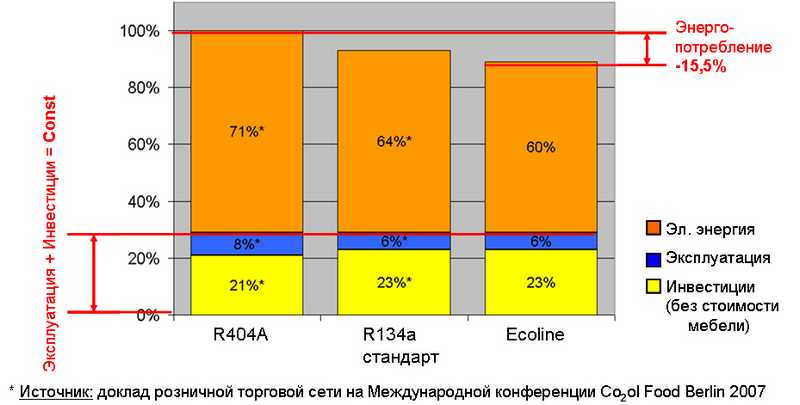

На диаграмме, показанной ниже, приведено относительное сравнение комплексных затрат на 10 лет эксплуатации типовых установок для супермаркетов.

Видим, что при примерном равенстве суммы первичных инвестиционных затрат и затрат на обслуживание всех трёх установок, основное отличие заключается в затратах на электроэнергию. И это отличие из расчёта 10 лет работы является довольно существенным в количественном исчислении. Энергозатраты установки с BITZERECOLINE на R134a ниже, чем энергозатраты установки со стандартными компрессорами BITZER на R404A на15,5%!

Экоэффективные гибридные установки R134а/СО2

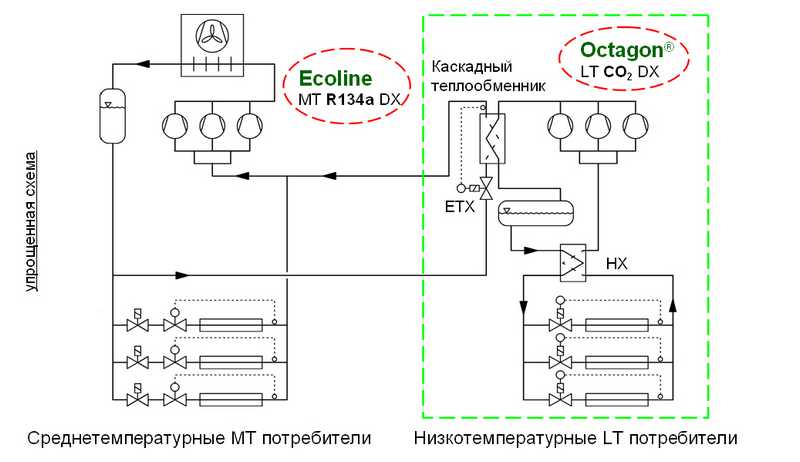

Для комплексного обеспечения холодом всех потребителей типовых супермаркетов разработчиками компании Битцер во взаимодействии с представителями крупных европейских торговых сетей были разработаны схемы каскадно-сателитных, или гибридных холодильных систем. В верхнем среднетемпературном каскаде таких установок используются компрессоры BITZER ECOLINE на R134a, а в нижнем низкотемпературном каскаде – специализированные компрессоры BITZER на СО2 с субкритическим циклом.

В установках такого типа был также реализован принцип обеспечения максимальной энергетической и экологической эффективности.

С точки зрения экологии, выбранный для низкотемпературного каскада СО2 - хладагент R744  также является наиболее оптимальным. Показатель глобального потепления GWP CO2 = 1, а его удельнаяхолодопроизводительность очень высока.

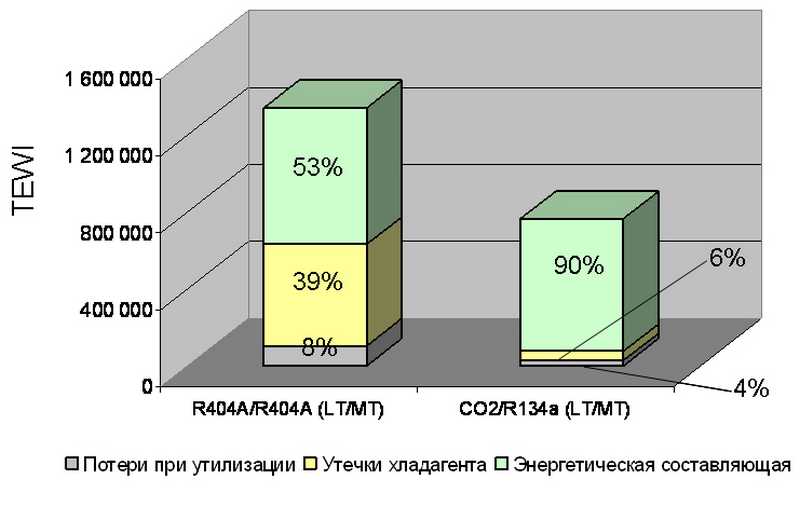

При сравнительном анализе стандартной и гибридной установок холодоснабжения супермаркета видны выигрышные преимущества последней. У гибридной установки интенсивность утечек хладагентов как R134a, так и СО2 значительно ниже, чем у стандартной установки на R404A. На диаграмме на рис. 8 показаны значения фактора TEWI для таких установок с наглядным выделением  прямого и косвенного воздействия этих установок на глобальное потепление на примере реальных  стандартной и гибридной установок холодоснабжения супермаркета в г. Берлине.

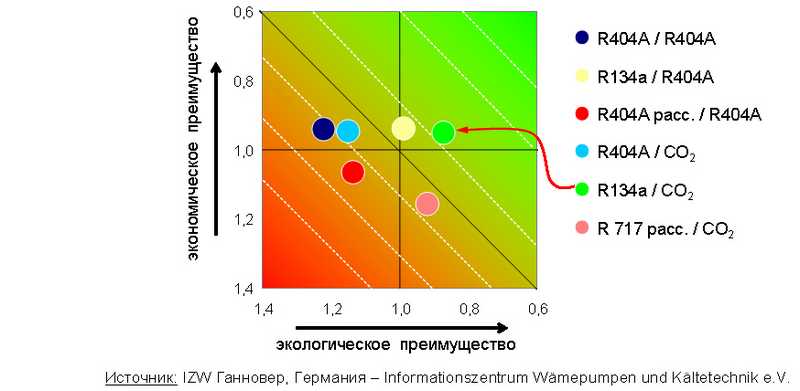

Систематизированные результаты вычисления значений фактора TEWI различных установок на различных хладагентах сведены в диаграмму, на которой показано поле относительных значений, определяющих экономическое и экологическое преимущество той или иной холодильной системы. Очевидным лидером в этом сравнении является гибридная каскадная схема на R134а/СО2. Даная диаграмма наглядно демонстрирует содержание термина комплексного критерия экоэффективность, характеризующего  экологические и экономические показатели холодильной установки.

Развитие модельного ряда поршневых компрессоров Битцер серии Н Octagon® для СО2

Поршневые компрессоры Битцер серии Н Octagon®, специализированные для работы на  CO2 в субкритических циклах, производятся уже довольно долго, и в Европе, некоторых странах Азии и в Австралии накоплен значительный опыт их применения в нижних каскадах низкотемпературных установок, в том числе, и для коммерческого холода.

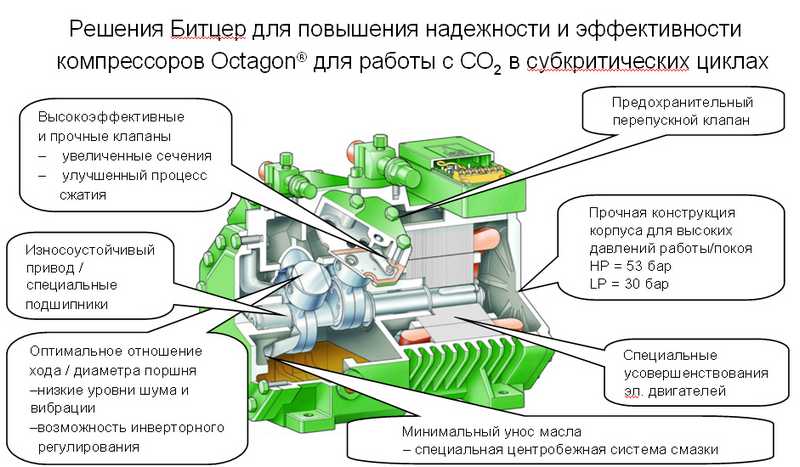

С учётом необходимости удовлетворить повышенные требования заказчиков новых гибридных установок, особенно в части повышения их экоэффективности, разработанные ранее компрессоры Битцер серии Н были модифицированы для работы с более высокими температурами конденсации. Для этих компрессоров разработаны новые высокоэффективные моторы версии 2, позволяющие поднять верхний предел температуры конденсации до 5оС, а также моторы версии 1, для работы с температурами конденсации до 15оС.

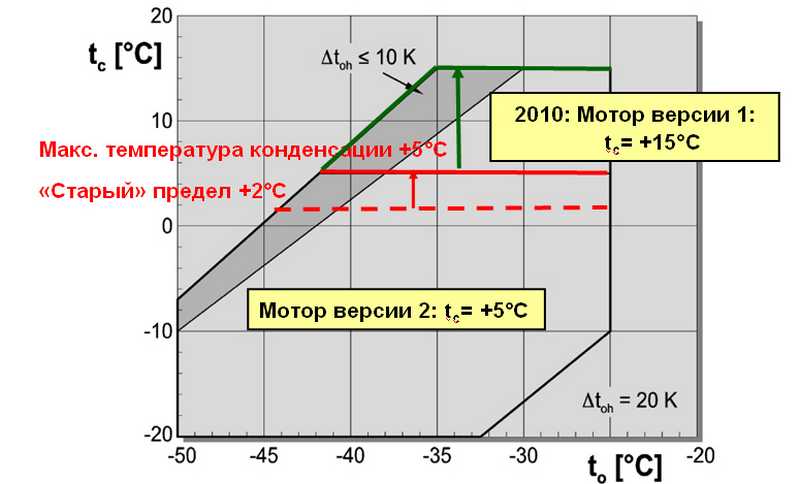

Расширенная в сторону высоких температур конденсации область применения поршневых компрессоров Битцер серии Н Octagon®

Наличие модифицированных моторов версии 2 позволяют эффективно применять  эти компрессоры в низкотемпературных каскадах новых гибридных установках для коммерческого холода. А компрессоры с моторами версии 1 могут быть даже использованы в обычных низкотемпературных установках с конденсаторами водяного охлаждения, позволяющих не превышать допустимую температуру конденсации 15 оС.

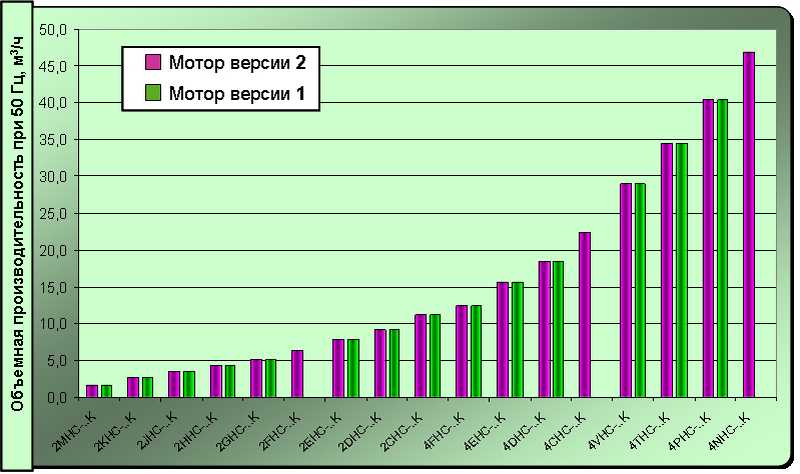

Сегодня модельный ряд компрессоров Octagon® для работы с CO2 в субкритических циклах уже включает в себя 17 моделей с мотором версии 2 и 15 моделей с моторами версии 1.

Большое количество моделей компрессоров BITZER ECOLINE на R134a, а также  серии Н Octagon® для СО2позволяет холодильным компаниям производить экоэффективные гибридные установки различных производительностей и конфигураций для супермаркетов различного формата. На основании существующего опыта эксплуатации гибридных схем R134а/СО2 некоторые торговые сети в Европе уже приняли стратегическое решение переоснастить старые и оборудовать новые магазины гибридными установками R134а/СО2синновационными компрессорами Битцер.

Сегодня даже на развивающихся рынках традиционные технологии централизованного холодоснабжения предприятий розничной торговли столкнулись с серьезными законодательными вызовами в отношении выбора хладагентов и системных решений. В связи с этим в России схемы холодильных установок с использованием наиболее распространённых сейчас хладагентов R404A/R507A не могут более рассматриваться в качестве средне- и долгосрочных технических перспектив.

Всё большему числу инженеров и экономистов российских холодильных компаний и эксплуатирующих организаций становится очевидной необходимость совмещения экологического и экономического аспектов проблемы в поиске новых решений для перспективных холодильных проектов.

Поэтому компания Битцер, создавая совершенные холодильные компрессоры, учитывающие современные мировые тенденции, и активно продвигая их на российский рынок, обеспечивает надежную компонентную базу для реализации наиболее экоэффективных решений для систем централизованного холодоснабжения предприятий розничной торговли.
