Обновление конструкции запорных клапанов Danfoss GBC

Компания Danfoss активно работает над модернизацией своей продукции и производственных процессов. В связи с этим была оптимизирована конструкция запорных клапанов GBC.

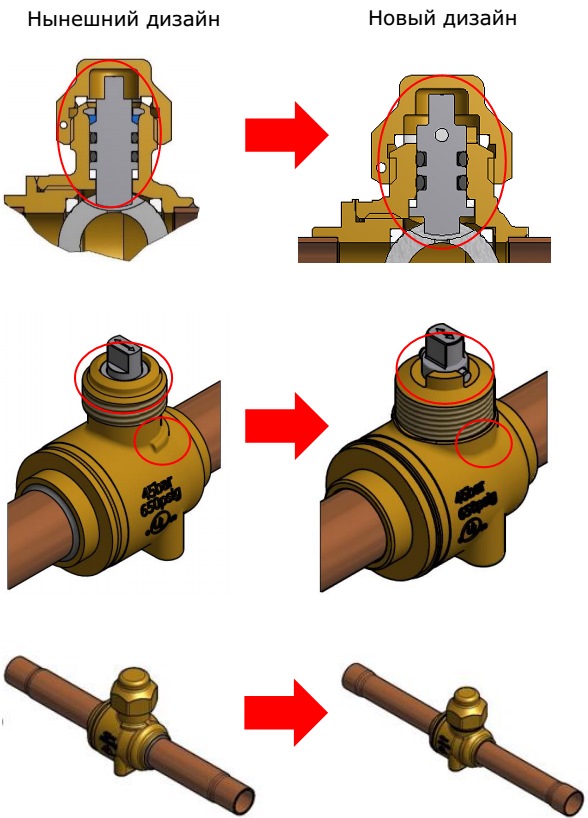

Шток устанавливается изнутри корпуса клапана, после чего корпус заваривается. Это обеспечивает лучшую защиту при работе под высоким давлением.

Материал уплотнительных колец остается без изменений.

Новый шток по-прежнему будет поворачиваться на 90 градусов, а на верхней части корпуса клапана специально добавлен ограничитель вращения. Полное открытие или закрытие клапана осуществляется за ¼ оборота штока.

Конструкция корпуса клапанов GBC 6s–12s была оптимизирована. При этом длина клапанов осталась прежней для удобства сервисной замены.

Новый материал корпуса клапана

Корпус выполнен из специального латунного сплава (с содержанием олова), который улучшает антикоррозионные свойства клапана и обеспечивает стабильную работу даже в самых тяжелых условиях эксплуатации.

Новые хладагенты

Обновленные клапаны GBC могут работать с расширенным рядом хладагентов: R134a, R407C, R404A, R507, R407A, R448A, R449A, R450A, R452A, R513A, R1234ze и другими. Клапаны GBC 6s-25s также могут использоваться с хладагентами R32, R454B, R452B, R290.

Размеры и вес

Длина всех клапанов остается прежней для удобства сервисной замены предыдущих моделей. Для типоразмеров 6,10,12 изменилось межосевое расстояние(L4) и диаметр(Mx2) резьбового соединения монтажных отверстий (подробнее в информационном письме)

Изменение кодовых номеров

В маркировке клапанов GBC изменится всего один символ: буква G меняется на L, остальные знаки остаются прежними (009Gxxxx → 009Lxxxx)

Клапаны предыдущего поколения будут доступны до исчерпания складского запаса, после этого будет происходить автозамена на новые коды. Стоимость клапанов остается без изменений.

Основные особенности запорных клапанов GBC:

• Компактный корпус прост в установке и обслуживании
• Обеспечивается максимальный расход при минимальных потерях на клапане
• Полное открытие или закрытие клапана осуществляется за ¼ оборота штока до упора. Индикатор на его верхней части показывает степень открытия клапана
• Специальный латунный сплав обеспечивает стабильную работу в агрессивной среде
• Клапан изготовлен с помощью лазерной сварки, что исключает перегрев уплотнений
• Взрывобезопасная конструкция штока
• Два уплотнительных кольца в штоке защищают от перетечек
• Герметичное уплотнение клапана выполнено из модифицированного тефлона PTFE с низким коэффициентом трения.
