Выполненный проект: Dresden Castle, Dresden (Германия)

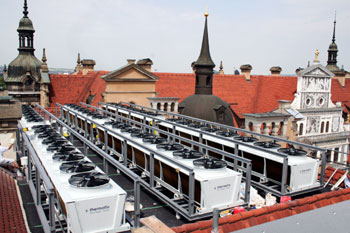

Шесть сухих охладителей на крыше Дрезденского замка-резиденции, произведенных компанией thermofin, помогают поддерживать оптимальную температуру и влажность воздуха внутри здания. Данные аппараты являются частью системы центрального кондиционирования в Опере Земпера, Галерее Земпера, Цвингере и Дрезденском замке-резиденции. Сухие охладители фирмы thermofin были выбраны, главным образом, из-за низкого уровня шума и энергетической эффективности. План и архитектура замка предусматривали, что допол­нительная холодильная установка с воздушными конденса­торами будет находиться под крышей здания. Однако слиш­ком узкое место, предусмотренное для установки, а также ограничения службы по охране исторических памятников, сделали данный план проектирования неосуществимым.

В 2003 г. были завершены работы по созданию системы холодоснабжения для Дрезденского замка-резиденции, га­лереи Земпера и оперы Земпера. Эта система включает в се­бя несколько холодильных машин, которые были установле­ны внутри здания. Данные холодильные машины работают параллельно и взаимосвязано, при этом синергетический эффект совместной работы достаточно велик.

Вследствии продолжительного строительства замка с музе­ями и хранилищами значительно увеличилась тепловая на­грузка на уже существующую холодильную установку. Полную холодопроизводительность можно было получить путем уста­новки дополнительного аккумулятора холода, с использовани­ем резерва мощности существующей холодильной машины. При проектировании системы холодоснабжения наряду с общими затратами на оборудование большое внимание уделялось вопросам защиты экологии для всей системы в целом.

Проектом было предусмотрено, что основная на­грузка ляжет на абсорбционную холодильную машину, кото­рая использует в качестве источника энергии тепло из сис­темы центрального отопления зимой и системы горячего во­доснабжения летом. Дополнительная холодильная машина устанавливается только для покрытия пиковой нагрузки. Для выравнивания колебаний мощности в течение суток и для большей эконо­мии энергии абсорбционная холодильная установка будет использовать аккумулятор холода, который во время малой нагрузки будет работать на зарядку, а во время максималь­ной нагрузки на разрядку. Для этих целей установлен акку­мулятор холода объемом 50 м³.

Дополнительная компрессорная машина должна иметь производительность 1000 кВт, при этом теплота конденса­ции будет использоваться для подогрева центральной систе­мы кондиционирования воздуха или для центрального отоп­ления. Поскольку законодательство, регулирующее исполь­зование водных ресурсов, не позволяет использовать установки с испарительными охладителями, было принято решение использовать 6 гликолевых сухих градирен компа­нии thermofin GmbH, которые отводят избыточное тепло конденсации в окружающую среду.

После долгих переговоров с застройщиком данный про­ект расширения холодильной установки был согласован. При этом должны были быть соблюдены особые шумовые характеристики наружных сухих градирен (поблизости рас­положен отель Hilton и дом престарелых), что могло быть достигнуто только с помощью специальных ЕС-вентиляторов фирмы ebmpapst.

Из соображений стабильной работы сухих градирен в летние периоды, когда температура наружного воздуха может превысить расчетные параметры, все аппараты были оснащены системой адиабатного увлажнения. Если темпера­тура наружного воздуха будет ниже +4°С, то холодильные машины будут выключены, а гликолевые сухие градирни бу­дут работать в режиме Free Cooling. Для кондиционирования воздуха и для поддержания влажностного режима в музеях рассчитан режим номиналь­ной нагрузки от 2 тыс. час/год. Режим номинальной нагрузки на сухие градирни приблизительно 4 тыс. час/год.

Технические характеристики сухих градирен:
• общая холодопроизводительность 1400 кВт;
• температура воздуха на входе +35°C;
• 6 штук специальных гликолевых V-образных сухих градирен компании thermofin, серия X-TDD 091.1-18-Е(ЕС), на каж­дой установлено 8 вентиляторов диаметром 900 мм, серия S3G910-AG02-06, максимальная холодопроизводитель­ность каждого 238 кВт при температуре воздуха +35°С;
• этиленгликоль 34%, температура на входе +45°С;
• температура на выходе +40°С;
• максимальный расход воздуха каждого аппарата 140 000 м³/час при числе оборотов 720 мин^-1;
• охлаждающая поверхность каждого аппарата 1469 м²;
• максимальный допустимый уровень шума на 5 м составляет 57 дБ(A) на каждый аппарат.
