Выполненный проект: DKB-Skisporthalle, Oberhof (Германия)

19 воздухоохладителей thermofin серии TGDN.

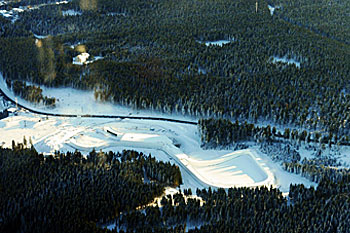

В мае 2008 года был построен комплекс для лыжных видов спорта с трассой длиной 1,9 км и максимальным наклоном 12% в г. Оберхоф. Грандиозное открытие комплекса, в строительство которого было инвестировано более 14,4 млн. евро, состоялось в августе 2009 года. Международная элита по лыжному кроссу, биатлону и другим лыжным дисциплинам получила возможность тренироваться в течение всего года в наиболее комфортных условиях. Комплекс также открыт для туристов.

В проекте была использована двухступенчатая ам­миачная холодильная установка компании Grasso. Высокотемпературная ступень на базе двух винто­вых компрессоров обеспечивала общую холодопро­изводительность 620 кВт при температуре кипения -17°С и температуре хладоносителя -15°С на вы­ходе из теплообменника. Хладоноситель должен был охладить общую опорную поверхность лыжного тун­неля, а также воздух в помещении с помощью 19 спе­циальных воздухоохладителей компании thermofin типа TGDN.R 050.1-G-2-7-SA.

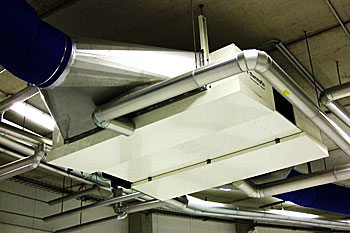

На объекте применены двухблочные потолочные воздухоохла­дители, каждый с двумя радиальными ЕС-вентилято­рами, захватывающими воздух сверху и вы­дувающими его горизонтально в обе стороны в тек­стильные рукава, с поддоном, имеющим 20-миллимет­ровую изоляцию. Блок и поддон оттаиваются гликолем. Необходимая холодопроизводительность поддер­живается регулированием частоты вращения электродвигателей вентиляторов по сигналу датчика тем­пературы.

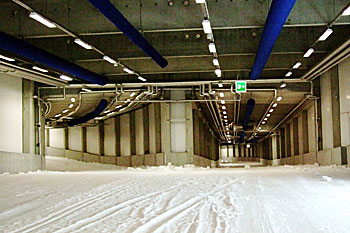

Комфортное распределение воздуха осу­ществляется с помощью текстильных рукавов, уста­новленных с обеих сторон, каждый длиной 35 м (про­изводства компании Oraven). Пять размещенных на крыше RLT-установок Hansa обеспечивают циркуляцию воздуха и приток свеже­го воздуха, создавая оптимальные температурные ус­ловия для тренировки спортсменов. Холодопроизводительность низкотемпературной ступени на базе поршневого компрессора Grasso 610 достигает 130 кВт при температуре кипения -32°C. Хладоноситель с температурой -30°C используется для выработки снега в 4 снежных пушках (про­изводства компании Innovag).

В установке двухсту­пенчатого охлаждения предусмотрены два аммиач­ных отделителя жидкости, каждый со встроенным пластинчатым теплообменником (производства компании Pesco). Энтальпия перегретого пара второй ступени позволяет повысить в пластинчатом теплообменнике температуру хладононосителя до 40°C (для оттаивания 19 воздухоохладителей и 4 снежных пушек). Теплота конденсации высокотемпературной ступени отводится через испарительный конденса­тор (производства компании Baltimore). При необ­ходимости теплоту, образующуюся при охлаждении масла винтовых компрессоров, можно применить для обогрева административного здания (в сочетании с тепловым насосом воздух-вода). Не использованная теплота охлаждения масла из теплообменника отво­дится в окружающую среду через «драйкуллер» (про­изводства компании thermofin), установленный на крыше. Решение, предложенное компанией thermofin, для реализации данного проекта, полностью оправдало ожидания проектной организации.
