Выполненный проект: Автомобильный салон фирмы «ЭРИДАН», г. Челябинск

Автомобильный салон «ЭРИДАН» представляет собой небольшой комплекс помещений высотой 5м и 9м, общей площадью 456 м², который состоит из торгового зала и вспомогательных помещений.

В данных условиях фирме требовалась автономная, компактная, легкая в обслуживании и недорогая система отопления помещений, которая соответствует требованиям европейских стандартов. Специалистами компании «Тепловей» была спроектирована система воздушного отопления, применение которой полностью соответствует требованиям заказчика и позволяет использовать уже существующую систему воздушной вентиляции.

Согласно расчетам, теплопотери помещения составили 61.4 кВт (52795 кКал/ч). К установке принят теплогенератор «Тепловей-100», мощностью 100 кВт. В условиях отсутствия газовых коммуникаций работа теплогенератора предусмотрена на дизельном топливе.

Схема предусматривает частичную рецир­куляцию. Расчетная температура приточного воздуха составила 50°С, поэтому раздача воздуха организована выше рабочей зоны на уровне 2 м.

Схема воздухообмена: воздух забирается из помещения, смешивается с наружным воздухом, нагревается телпогенератором и системой воздуховодов раздается по помещениям. Вытяжка естественная, осуществляется с помощью дефлекторов.

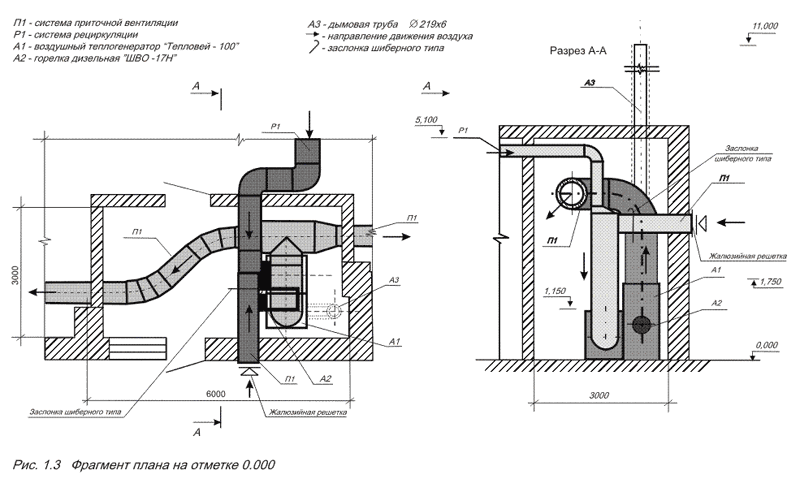

Для обеспечения требований пожарной безопасности теплогенератор с топливным баком V=800 л размещен в помещении котельной торгового зала. Согласно СНИП 2.11.03-93 «Склады нефти и нефтепродуктов» помещение имеет трехкратный воздухообмен и выход наружу. Отвод дымовых газов осуществлен стальной трубой Д=219*6 (ГОСТ 10704-91*). Отметка дымовой трубы - 11 м. В помещении, где установлен теплогенератор «Тепловей-100» выполнена отдельная естественная вытяжная система с помощью дефлектора.

Автоматическое регулирование температуры внутреннего воздуха осуществляется программируемым недельным термостатом «091» (фирма «WESTER LINE», Италия). Термостат реагирует на изменение температуры окружающего воздуха с точностью до 0.5°С. При понижении температуры на 1-2°С от установленного значения включается режим отопления.

При достижении температуры в помещении выше значения заданного термостатом система автоматически отключается. Такой принцип контроля и управления обогревом позволяет значительно снизить себестоимость тепла.

Предусмотрена работа системы в режиме полной рециркуляции в ночное время и в режиме вентиляции в летний период. Таким образом, комплекс конструк­торских решений, воплощенный в гибкой и многофункциональной концепции «Тепловей», позволил реализовать самые высокие требования эффективности современной системы отопления.
