Выполненный проект: Управление технологическим оборудованием аквапарка, г. Севастополь

Компания «Черемшина ЭНЕРГОСТАНДАРТ» (г. Севастополь) разработала автоматизированную систему, предназначенную для удаленного управления оборудованием аквапарка.

АСУ обеспечивает управление и мониторинг подачи воды, ее очистку и подогрев, визуализацию процессов, сбор и хранение данных в едином центре, оповещение персонала о нештатных ситуациях и ошибках в работе оборудования. В пяти машинных залах контролируется работа технологического оборудования водоподготовки (насосы, фильтры, теплообменники, станции дозации, ультрафиолетовые генераторы).

Система обеспечивает работу 2500 м² теплых полов, осуществляет мониторинг параметров электрической энергии силовых распределительных щитов машинных залов и ведет учет параметров электроэнергии во всех режимах работы аквапарка. В нештатной ситуации система обеспечивает аварийное отключение оборудования машинных залов. Система управления построена по модульному принципу и объединена в единую технологическую сеть.

Управляющие компоненты системы находятся на значительном расстоянии друг от друга как в пределах машинного зала, так и всего объекта. Весь процесс водоподготовки разбит на участки, которые обеспечивают работоспособность системы. Каждый участок контролируется локальной подсистемой.

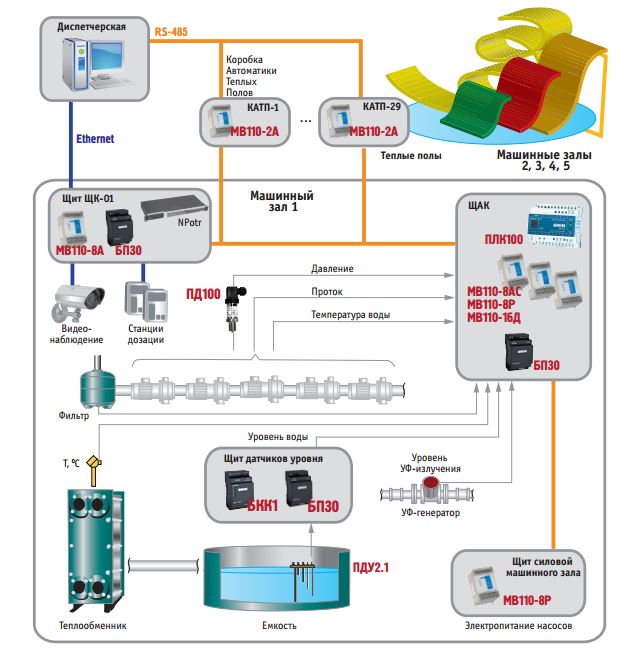

Основу автоматической системы составляют следующие приборы ОВЕН:

» программируемые логические контроллеры ПЛК100 – 9 шт.;

» модули аналогового ввода МВ110-8АС – 15 шт.;

» модули дискретного ввода МВ110-16Д – 19 шт.;

» модули дискретного вывода МУ110-8Р – 23 шт.;

» блоки согласования кондуктометрических датчиков БКК1-220 – 5 шт.;

» преобразователи давления ПД100 – 36 шт.;

» блоки питания БП30 (12, 24 В) – 27 шт.;

» датчики уровня кондуктометрические ДУ4 – 5 шт.;

» датчики температуры – 179 шт.

В диспетчерской установлен ПК с программным обеспечением на базе SCADA ЭНТЕК, который формирует команды, собирает и хранит информацию, отображает все процессы, происходящие в системах аквапарка.На экран компьютера выводятся мнемосхемы различных технологических процессов (водоподготовки, подогрева полов, управления аттракционами и электрооборудованием, мониторинга параметров энергоресурсов и окружающей среды) с визуализацией:

В любом режиме работы на экране монитора диспетчера отображаются все электрические параметры машинного зала (ток, напряжение, мощность и т.д.); все технологические параметры машинного зала (давление, температура, уровень воды, уровень ультрафиолетового излучения, состояние коммутационных аппаратов, работоспособность насосов, качество связи контроллеров и модулей ввода/вывода и другое).

Все собранные данные хранятся на сервере, поэтому в любой момент могут быть востребованы из базы для оптимизации эксплуатационных параметров и условий. Система ведет логи с привязкой к реальному времени и при необходимости предоставляет информацию подразделениям для анализа рабочих и аварийных ситуаций. Такой подход построения систем автоматики обеспечивает высокое качество услуг и соответствие их мировым стандартам.
