Выполненный проект: Тобольская ТЭЦ

Программируемый контроллер ОВЕН ПЛК100, графические панели оператора ОВЕН ИП320, модули дискретного вывода ОВЕН МУ110, а также повторители сигналов интерфейса RS-485 ОВЕН АС5 положены в основу системы управления транспортировкой химических реагентов на Тобольской ТЭЦ.

Тобольская ТЭЦ является основным поставщиком тепла и электрической энергии для частных потребителей и единственным производителем технологического пара для Тобольского нефтехимического комбината. Для процесса водоподготовки на станции используются химические реагенты, которые хранятся на складе ТЭЦ. С целью безопасной перекачки реагентов на предприятии была внедрена систему управления на базе компонентов ОВЕН.

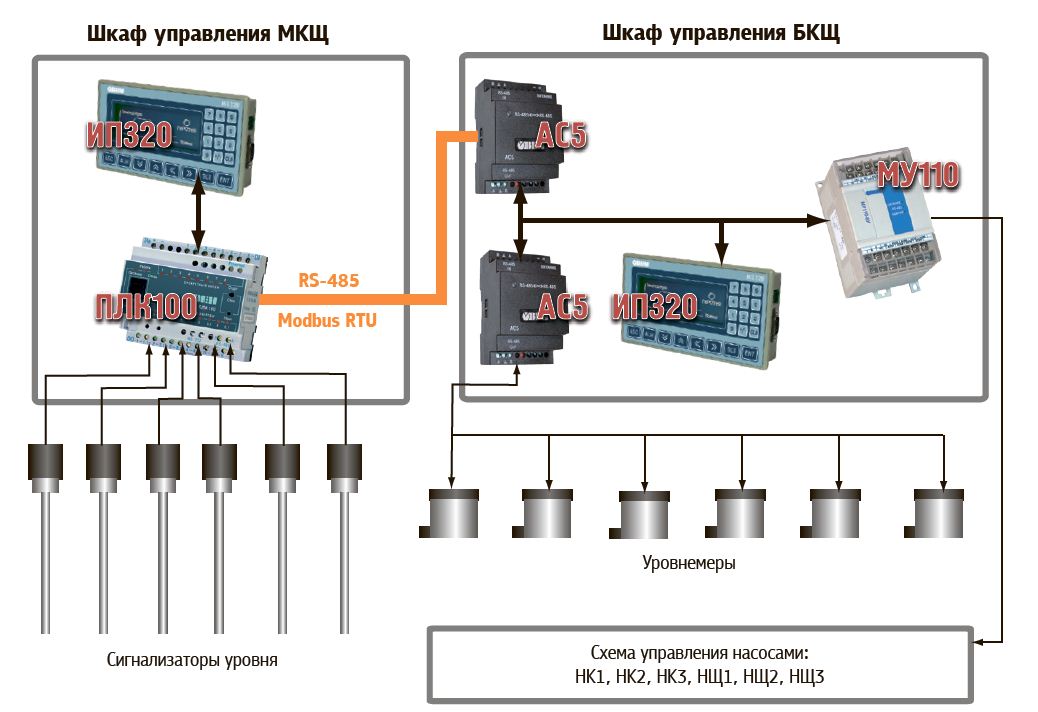

На складе и в цехе химводоподготовки были установлены два шкафа управления, связь между которыми осуществляется через интерфейс RS-485 по протоколу Modbus RTU. Система контроля уровней реализована на базе следующих приборов:

• программируемого контроллера – ОВЕН ПЛК100;
• двух графических панелей – ОВЕН ИП320;
• модуля дискретного вывода – ОВЕН МУ110;
• повторителей сигналов интерфейса RS-485 – ОВЕН АС5;
• сигнализаторов уровня – СУ115Р;
• уровнемеров – УЛМ4-5 (ЛИМАКО);
• блоков питания TCL (TracoPower);
• реле – Finder 40.52.024.0.

Панели оператора ИП320 идеально подошли для визуализации технологических параметров. На панели выводятся экраны с текущими значениями уровней, состоянием уровнемеров и сигнализаторов, информацией об отключенных системой насосах, значениями уставок минимального и максимального уровня, а также экран для изменения уставок, доступ к которому разрешен только после ввода пароля. При автоматическом отключении насосов в нештатной ситуации на панели появляется экран сигнализаций, и одновременно подается сигнал на щит управления в цехе химводоподготовки, который снимается квитированием с любой из панелей.
