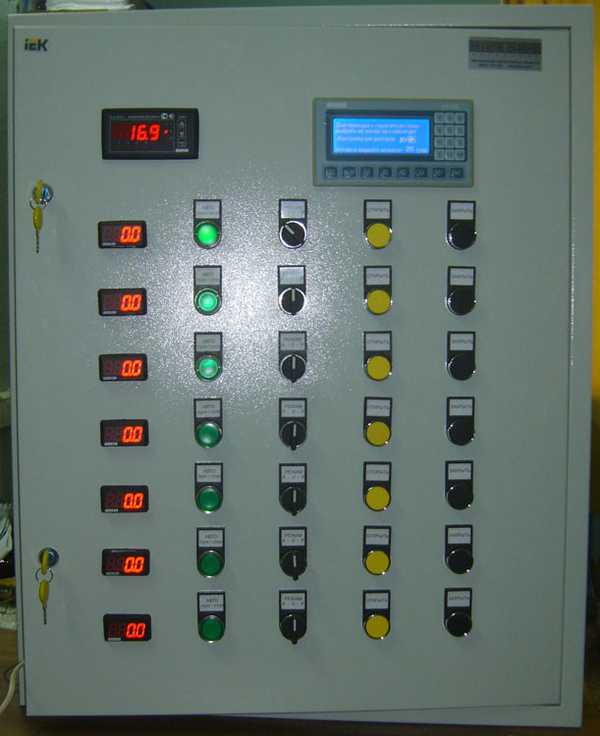

Выполненный проект: Шкаф автоматического поддержания температуры на базе оборудования ОВЕН, ООО НПК ФАЗИС, г. Ярославль

Шкаф автоматического поддержания заданной температуры на базе оборудования ОВЕН предназначен для поддержания температуры в семи зонах прогрева при производстве железобетонных изделий.

Шкаф выполнен в настенном исполнении и имеет клеммные устройства для подключения семи датчиков температуры, семи КЗР и переменного напряжения 220 В.

Основу шкафа составляет оборудование ОВЕН:

- программируемый логический контроллер ОВЕН ПЛК110-30;

- модуль ввода аналоговых сигналов ОВЕН МВ110-8А;

- модуль вывода дискретных сигналов ОВЕН МУ110-16Р;

- панель оператора ОВЕН ИП320;

- блок питания ОВЕН БП30Б-Д3;

- измеритель-регулятор двухканальный ОВЕН 2ТРМ1;

- светодиодный индикатор ОВЕН СМИ2.

Разработкой шкафа управления занималась компания «ФАЗИС» (г. Ярославль). Система имеет ручной и автоматический режимы для каждой зоны (переключатель режимов находятся на передней панели шкафа). На панели оператора ИП320 отображаются время работы от момента пуска, номер шага, заданная и реальная температуры для каждой зоны. Номер отображаемой зоны выбирает оператор. Оператор имеет возможность задавать необходимое количество шагов регулирования температуры (до 5 шагов) в зависимости от времени для каждой зоны (температура и время величины переменные, задаются с панели оператора) и температуру «ждущего» режима. Во время работы оператор может визуально контролировать заданную и реальную температуры и время от момента пуска для каждой зоны.
