Выполненный проект: АСУ влажности и температуры на подстанции, ООО УК НовокузнецкЭнерго, г. Новокузнецк

Для обеспечения заданного уровня влажности и температуры в помещении центральной распределительной подстанции (ЦРП) были использованы приборы ОВЕН. Разработкой проекта занималась управляющая компания «НовокузнецкЭнерго».

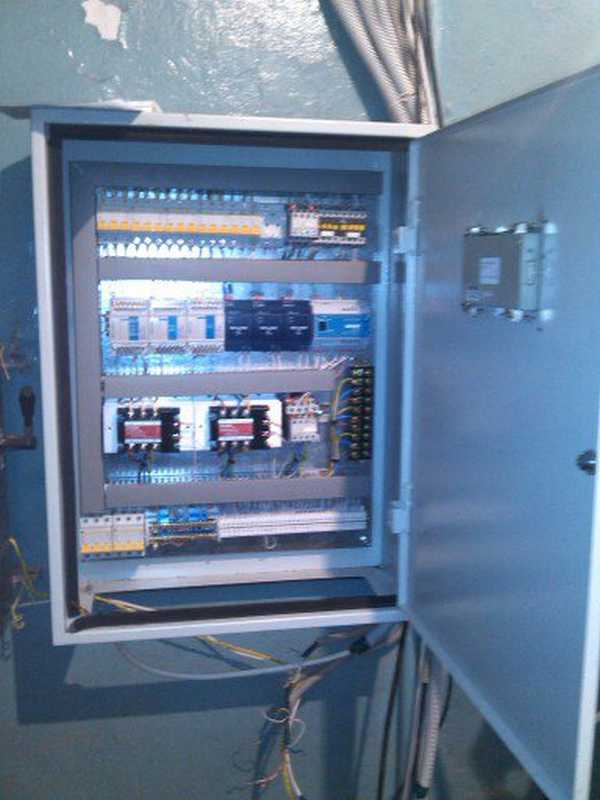

Основу системы управления составляет следующее оборудование ОВЕН:

- программируемый логический контроллер ОВЕН ПЛК100;

- модуль ввода аналоговых сигналов ОВЕН МВ110-8А;

- модуль скоростного ввода аналоговых сигналов МВ110-2АС;

- модуль ввода-вывода дискретных сигналов МК110-4ДН.4ТР;

- твердотельные реле Kippribor

- панель оператора ОВЕН ИП320;

- датчик температуры ОВЕН ДТС3005-PТ1000.B2;

- датчик температуры ОВЕН ДТС3014-PТ1000.B2.50/2.

Всем оборудованием, предназначенным для поддержания определенной температуры и влажности управляет контроллер ОВЕН ПЛК100. Сравнивая значение температуры наружного воздуха с температурой в помещении, контроллер включает главный вентилятор и дает разрешение на включение ТЭНов. Измеряя влажность и температуру в верхней и нижней зонах помещения, контроллер дает сигнал на разрешение включения (отключение) первого и (или) второго вентилятора для направления циркуляции теплого сухого воздуха. Измеряя температуру в воздуховоде, контроллер обеспечивает защиту ТЭНов от сгорания путем отключения по температуре нагрева с последующим включением через заданный интервал времени. Если влажность в верхней и (или) нижней зоне достигает заданного значения, то вентиляторы отключаются. Таким образом, контроллер управляет всеми компонентами системы. Все параметры уставок хранятся в энергонезависимой памяти контроллера. Также ведется архивация и вывод тревоги о нештатной остановке системы. Визуализация и управление осуществляются с помощью панели оператора ОВЕН ИП320.
