Коррекция датчиков управляющих модулей LV-CM

В управляющих модулях вентоборудования Lessar на показания подключенных к контроллеру Pixel датчиков оказывают влияние разные факторы, среди которых такие как сопротивление соединительных проводов и промежуточных клемм, а также погрешности характеристик самих датчиков и аналоговых входов контроллера. В сумме все они могут привести к весомым отклонениям в измерениях.

Однако названные нами погрешности носят постоянный характер, то есть величина каждой из них не изменяется при повышении или понижении температуры контролируемой среды. Есть несколько способов получить точные данные по температуре. Во-первых, можно измерить показания датчиков непосредственно по месту замера, на собственных клеммах. Во-вторых, можно воспользоваться контрольно-измерительными приборами либо входящими в состав вентагрегата, либо какими-то внешними.

Коррекция датчиков

Получив точные данные по температуре, с помощью меню «Коррекция датчиков» можно откорректировать и саму погрешность показаний. Далее мы расскажем о последовательности действий по корректировке.

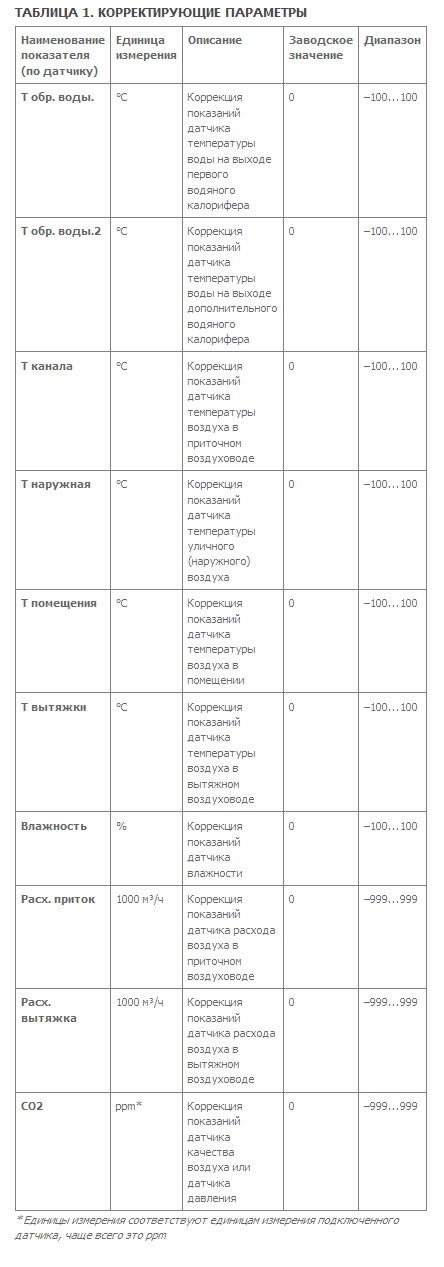

Через меню «Настройки» главного меню, задаем величины корректирующих параметров (см. таблицу). Заданные значения будут прибавлены к полученным с датчиков показаниям. Для входа в «Настройки» необходимо войти в главное меню одновременно нажав клавиши F1 (ESC) и [Fn] (►) на корпусе контроллера.

Кнопками F2 (▲) и F3 (▲) переместить курсор на пункт меню «Настройки» и нажать кнопку F4 (OK). В появившемся меню кнопками F2 (▲) и F3 (▲) переместить курсор до пункта «Коррекция датчиков»:

Для изменения выбранного значения необходимо нажать клавишу F4 (OK), кнопками F2 (▲) и F3 (▲) выбрать необходимое значение, и снова нажать клавишу F4 (OK).

Откорректированные показания выводятся на дисплей контроллера и используются для регулирования.
