Выполненный проект: Центр доктора Бубновского в Балашихе

• Тип объекта: Офисное здание
• Площадь: 732 м2
• Выполненные работы: Проектирование систем вентиляции, Приточно-вытяжная вентиляция, Монтаж систем вентиляции, Монтаж кондиционеров, Проектирование, Вентиляция в медицинских учреждениях
• Оборудование: Фанкойл Daikin FWT02BT, Вентиляционная установка Breezart 3700 Aqua, Вытяжная установка Breezart 3700 Extra, Внешний блок кондиционера Multi-FDX LG FM41AH (U32R0), Внешний блок кондиционера Multi-FDX LG FM49AH (U32R0), Внутренний блок кондиционера LG MS07SQ, Внутренний блок кондиционера LG СT18NQ2R0, Внутренний блок кондиционера LG СT24NQ2R0
• Адрес: Г. Балашиха, проспект Ленина, 25.

Задача

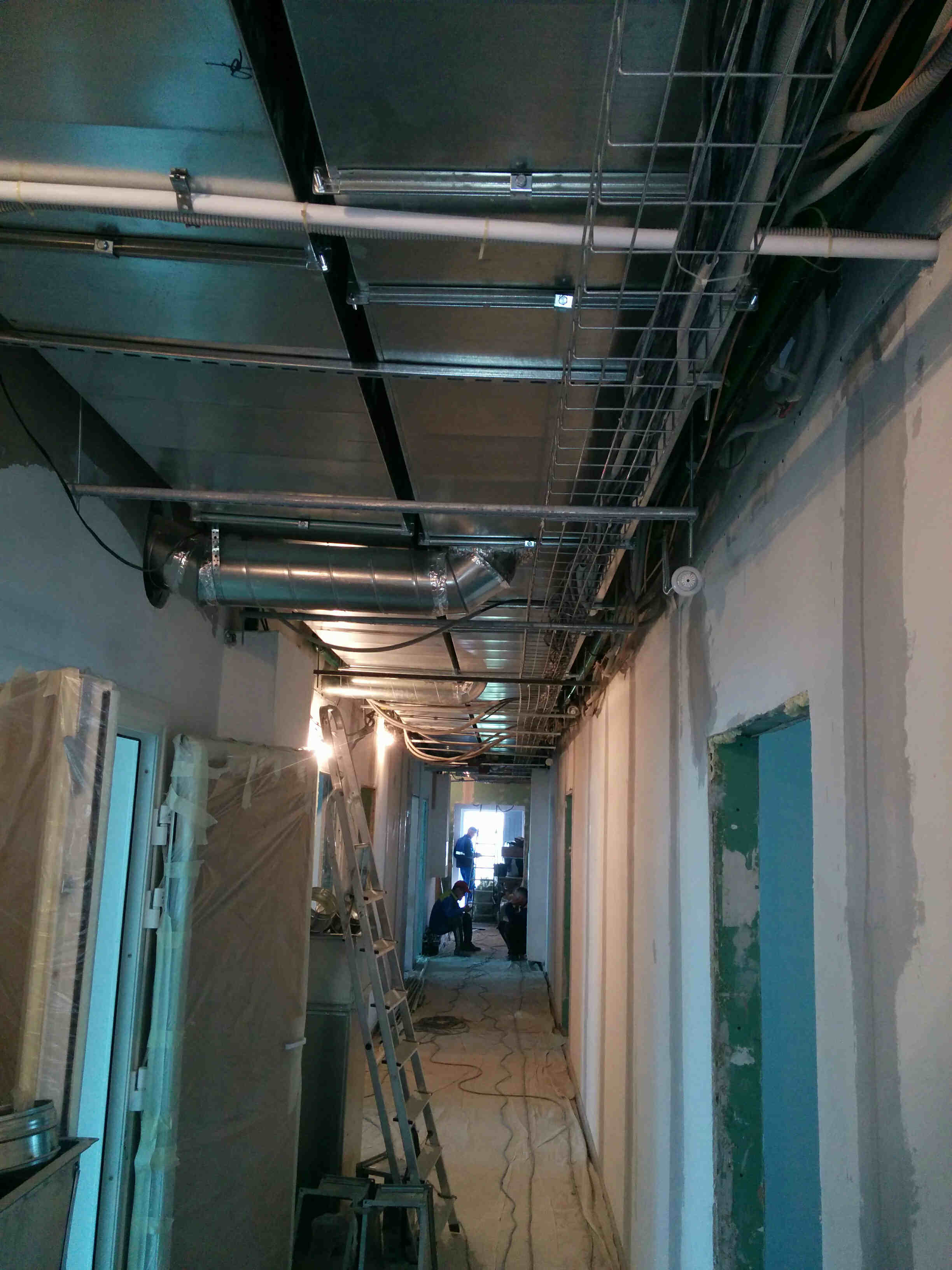

Требовалось организовать приточно-вытяжную вентиляцию и систему кондиционирования в короткие сроки и в сложных условиях монтажа. Объект расположен на 13 этаже действующего бизнес центра, поэтому поставка оборудования и материалов, а также шумовые работы выполнялись строго в вечернее время. Также монтаж производился параллельно со строительными работами смежных организаций, в связи с чем был ограничен доступ к проведению работ.

Выбор решения

Система кондиционирования объекта предполагает использование существующей системы холодоснабжения объекта (на этаже есть выводы охлаждённой воды от чиллера) и установку дополнительных  автономных систем кондиционирования.

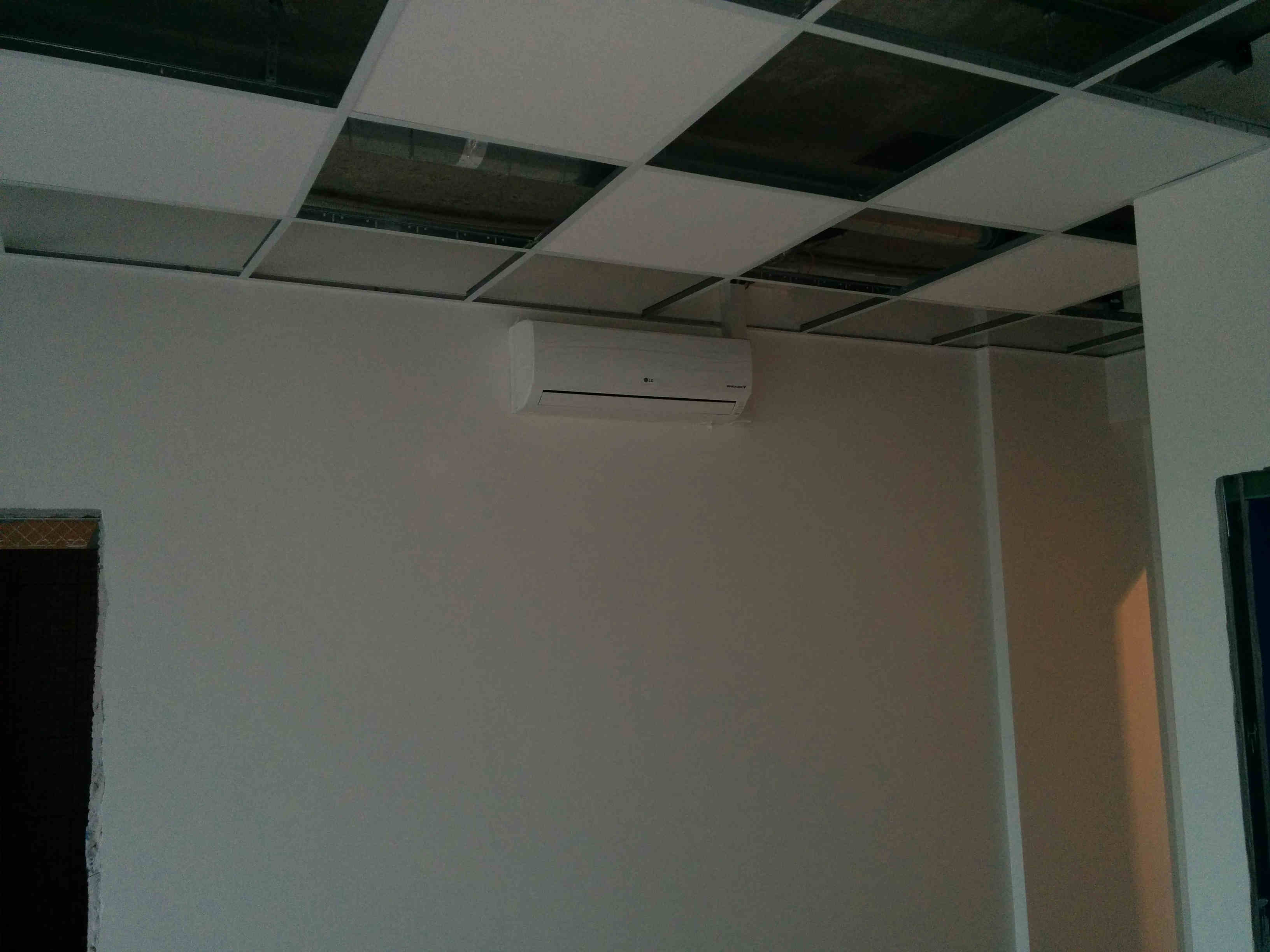

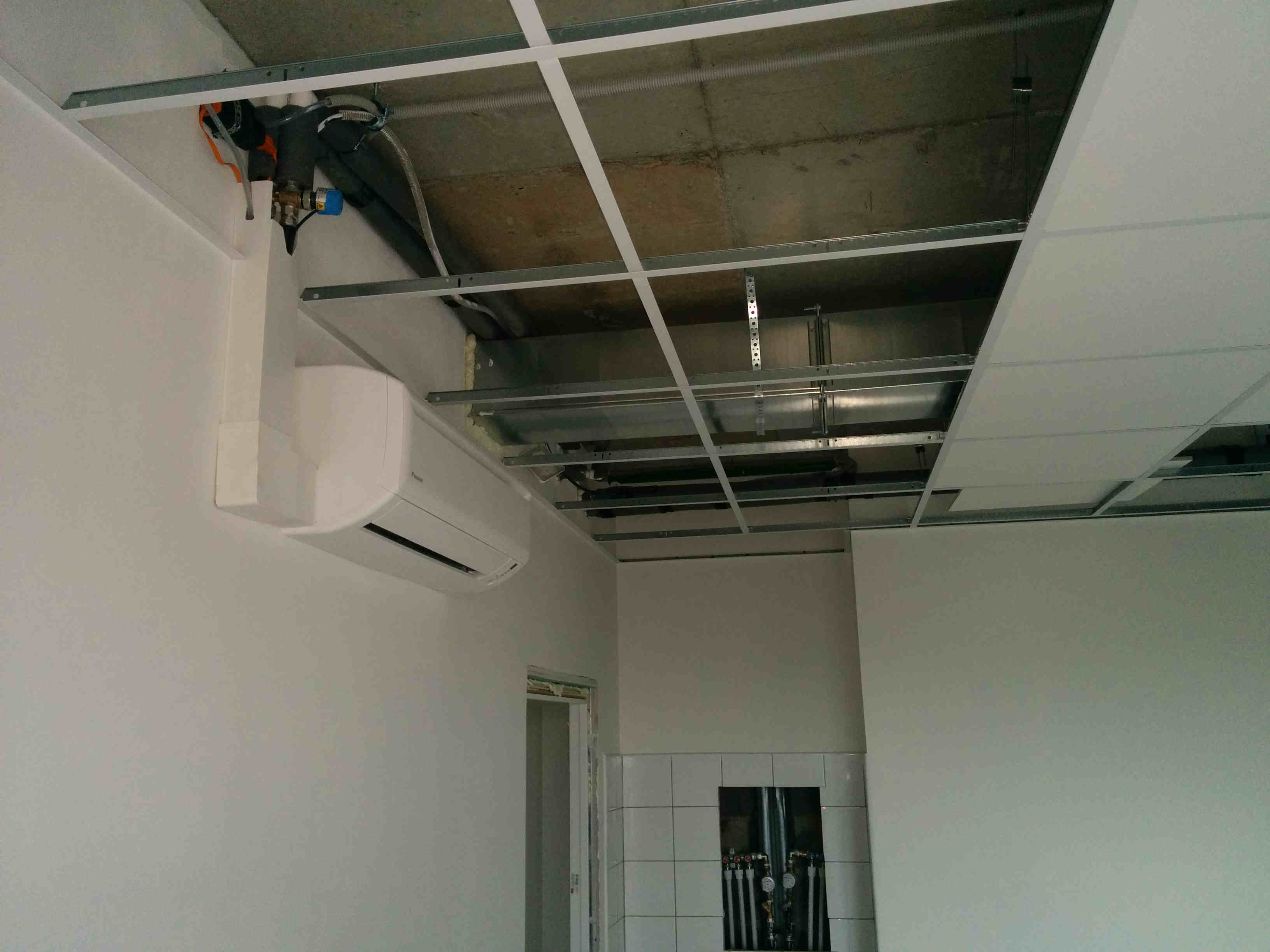

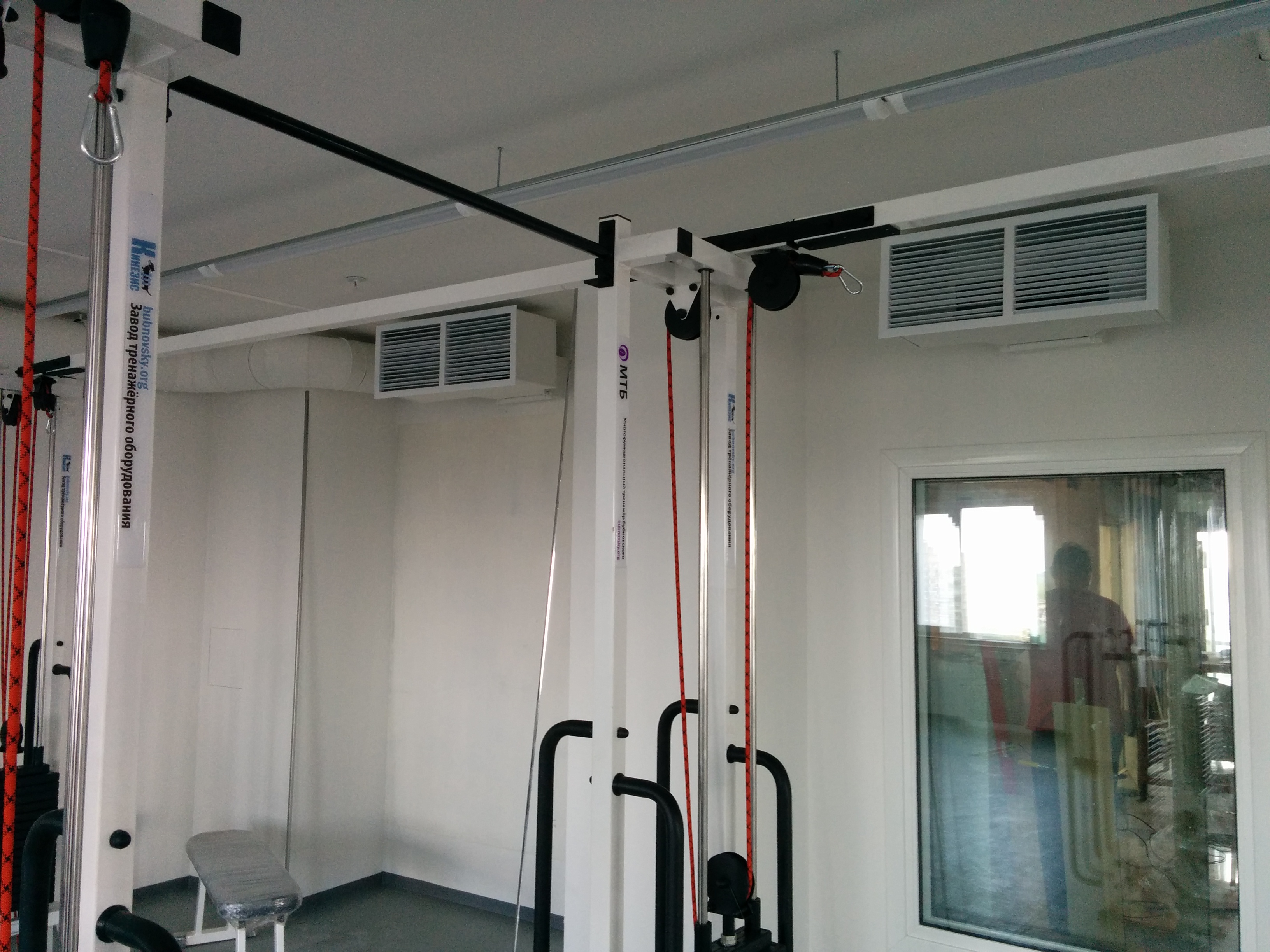

Для водяной системы охлаждения использованы 8  настенных фанкойлов Daikin. Блоки установлены во все массажные и врачебные кабинеты  и обе приёмные.

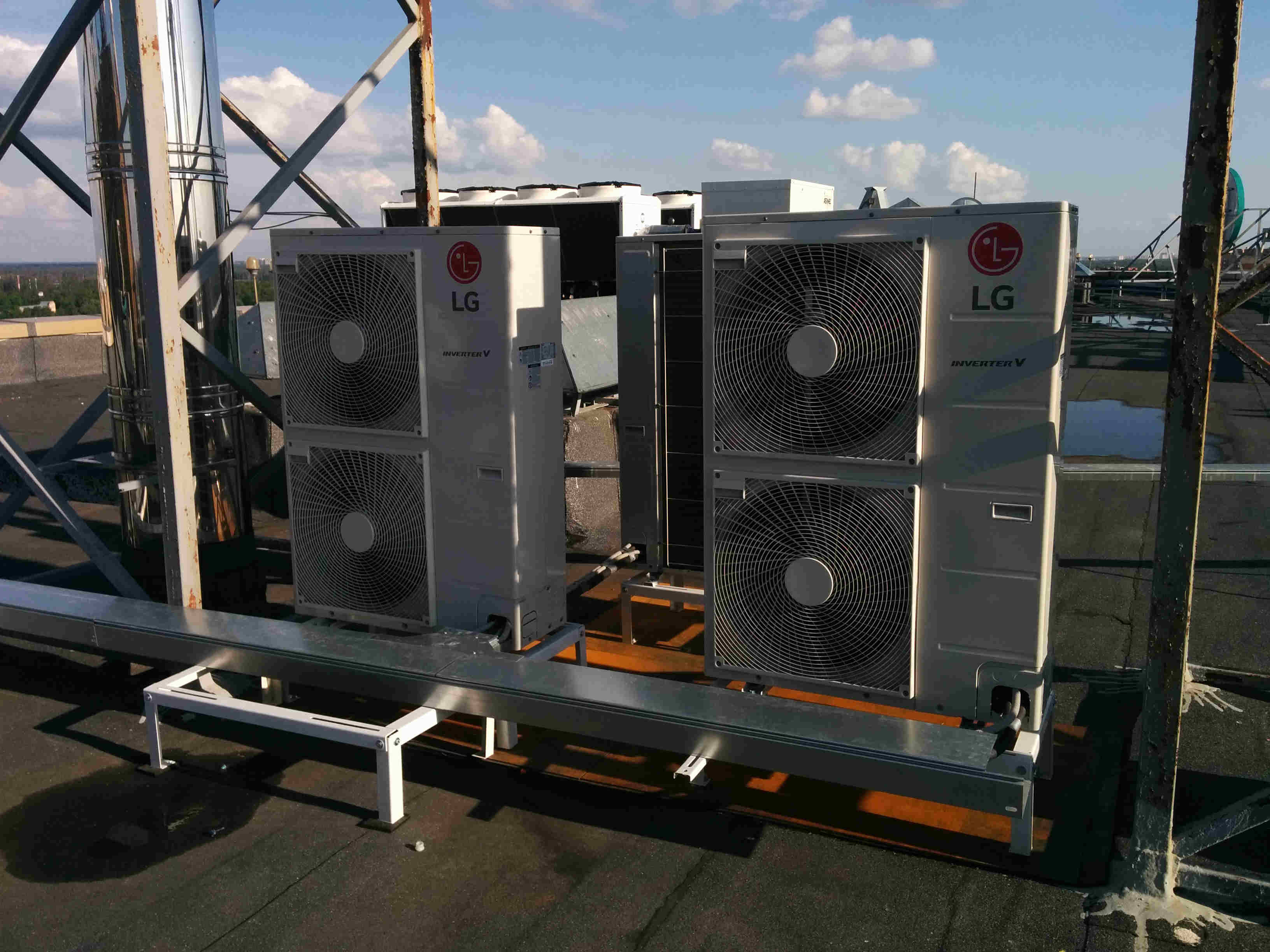

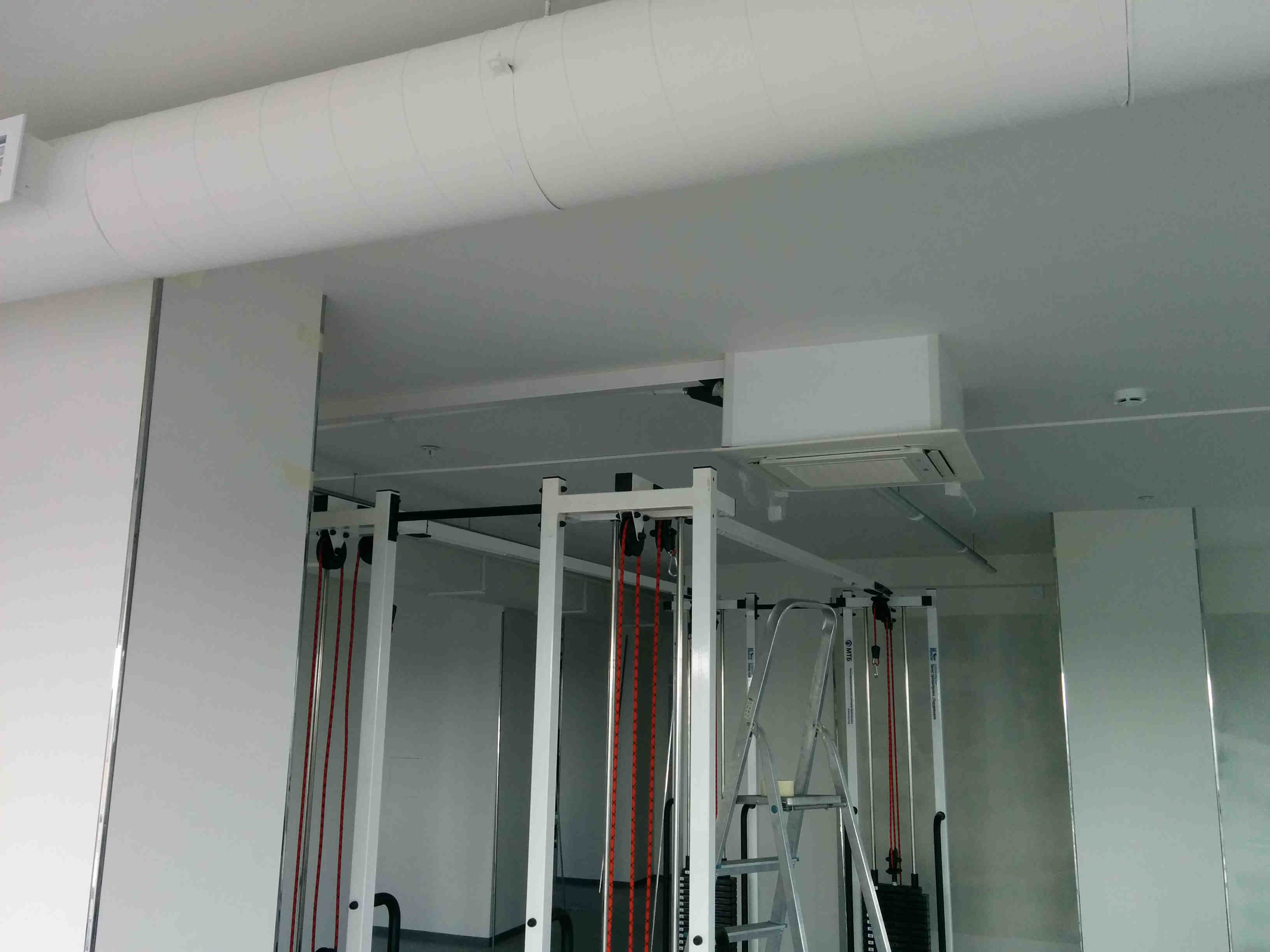

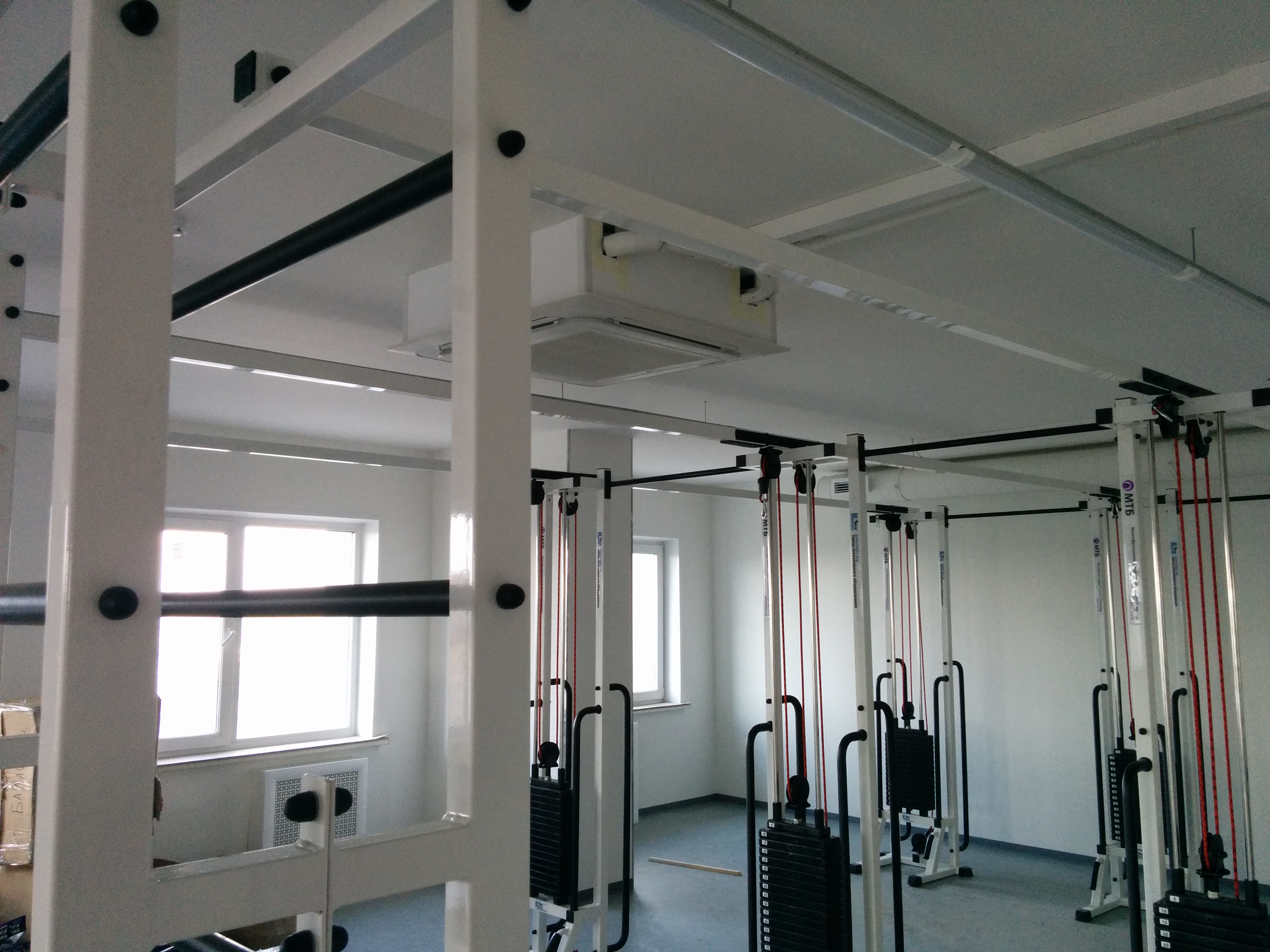

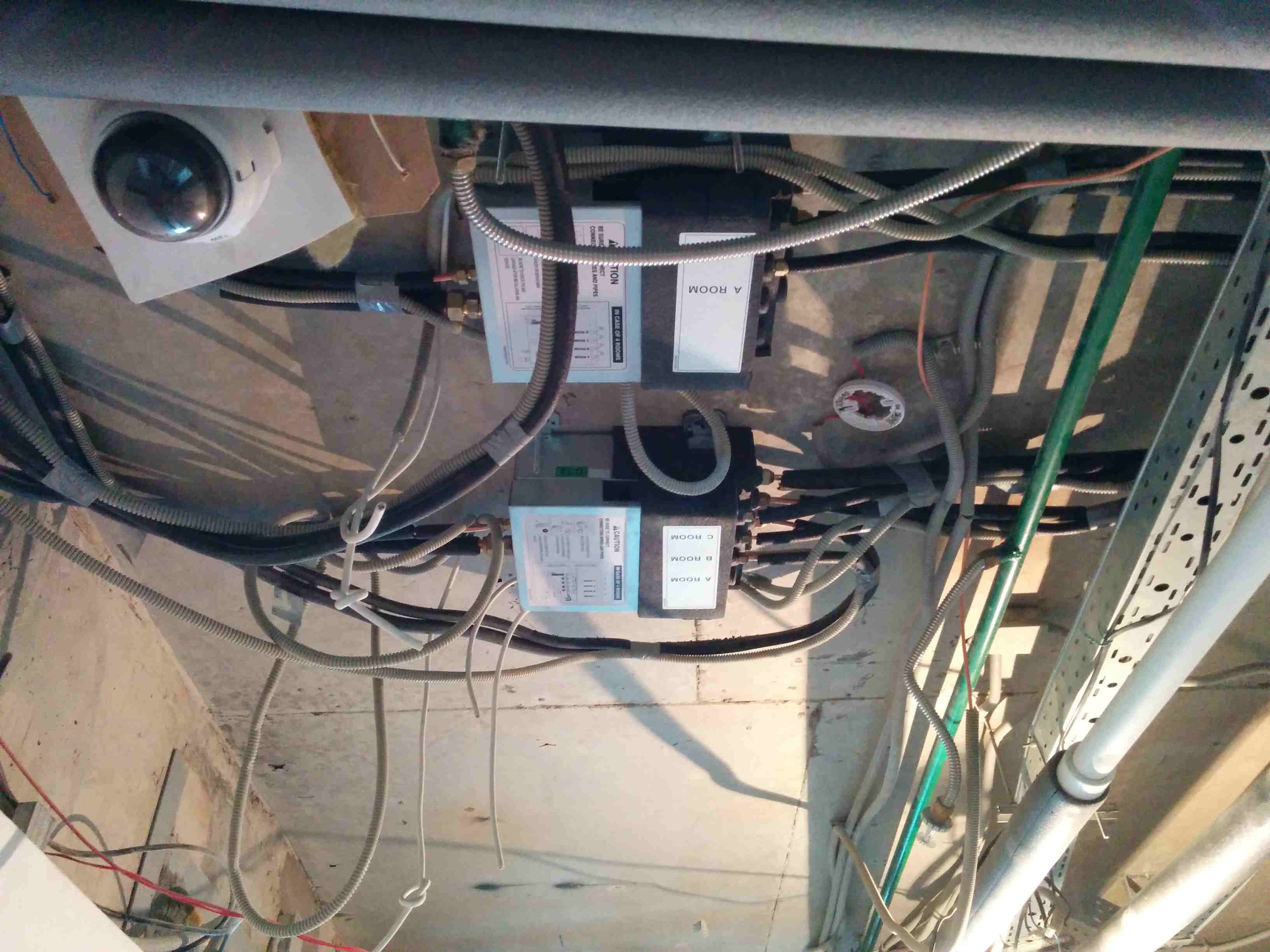

В качестве системы кондиционирования использованы  мульти – сплит системы MULTI  FDX  от  LG. Эти системы допускают  работу с суммарной длиной трасс до 145 метров при перепаде высот до 30  метров, что в данном случае приемлемо.  Это решение является более дешёвым по сравнению с системами VRF, при сопоставимой холодильной мощности. В качестве внутренних блоков использовано  большое количество (до 4х на одно помещение)  кассетных кондиционеров, что позволяет  обеспечить равномерный температурный фон по обслуживаемым  помещениям, а в случае необходимости включать или отключать блоки зонально, поддерживая температуру в отдельных частях зала и экономя электроэнергию.

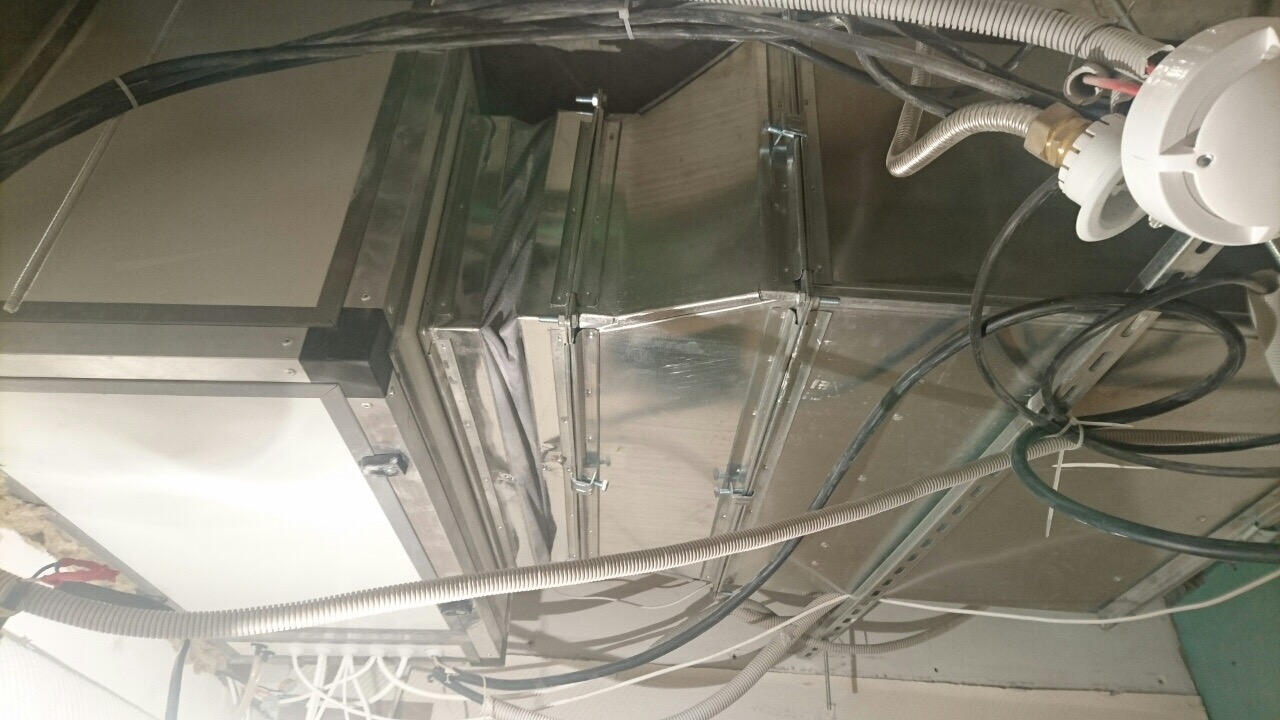

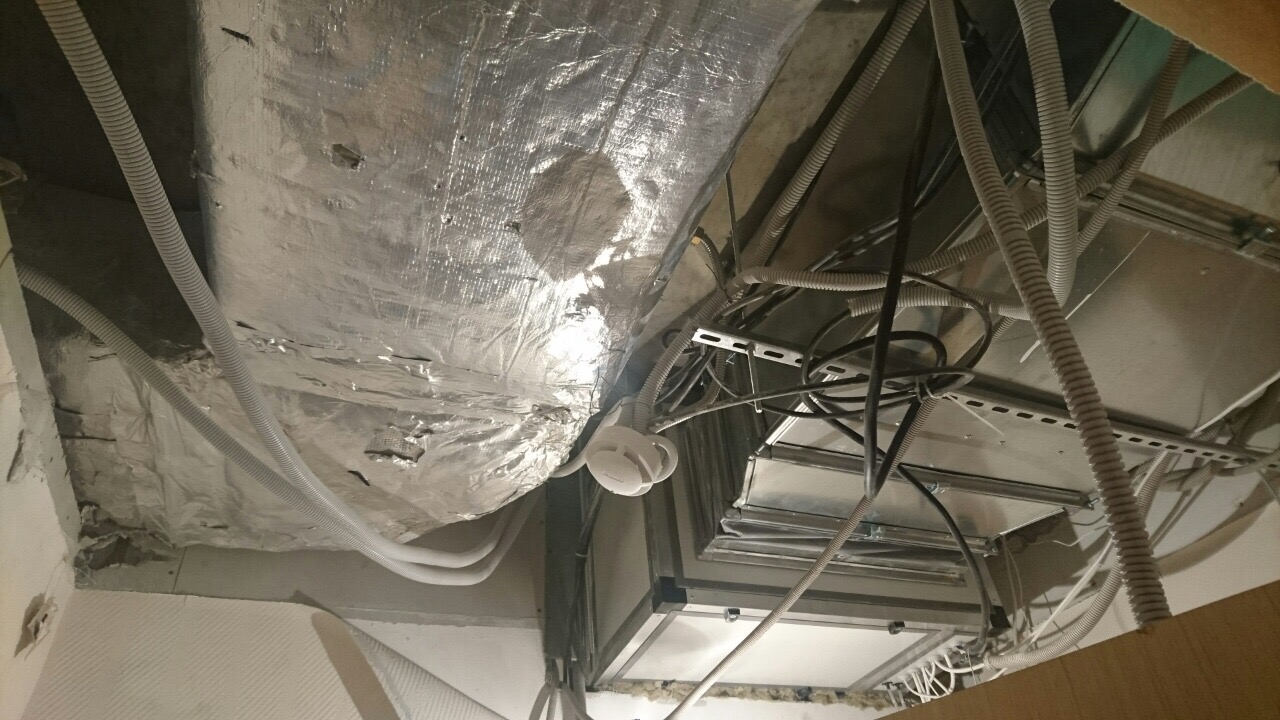

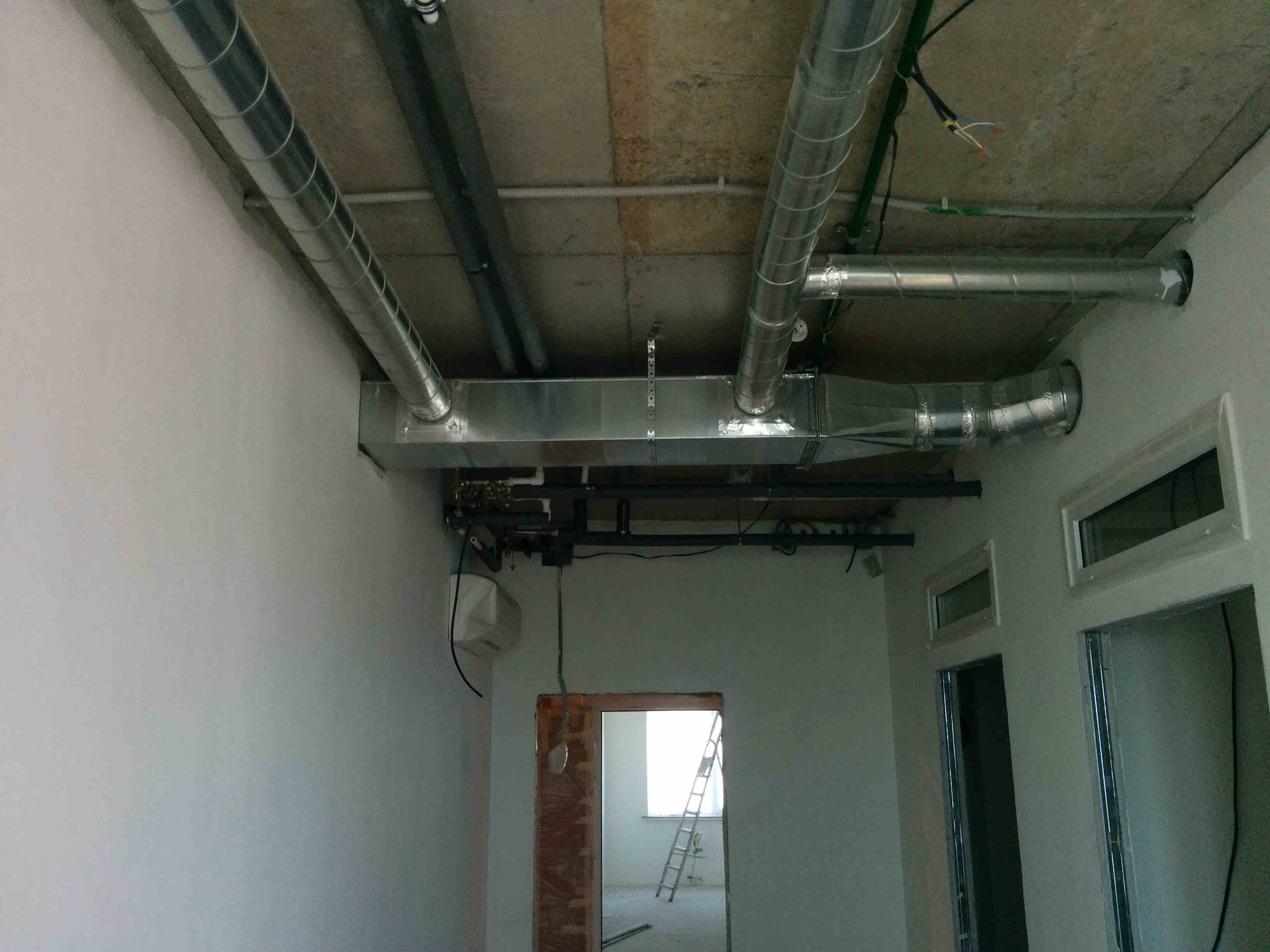

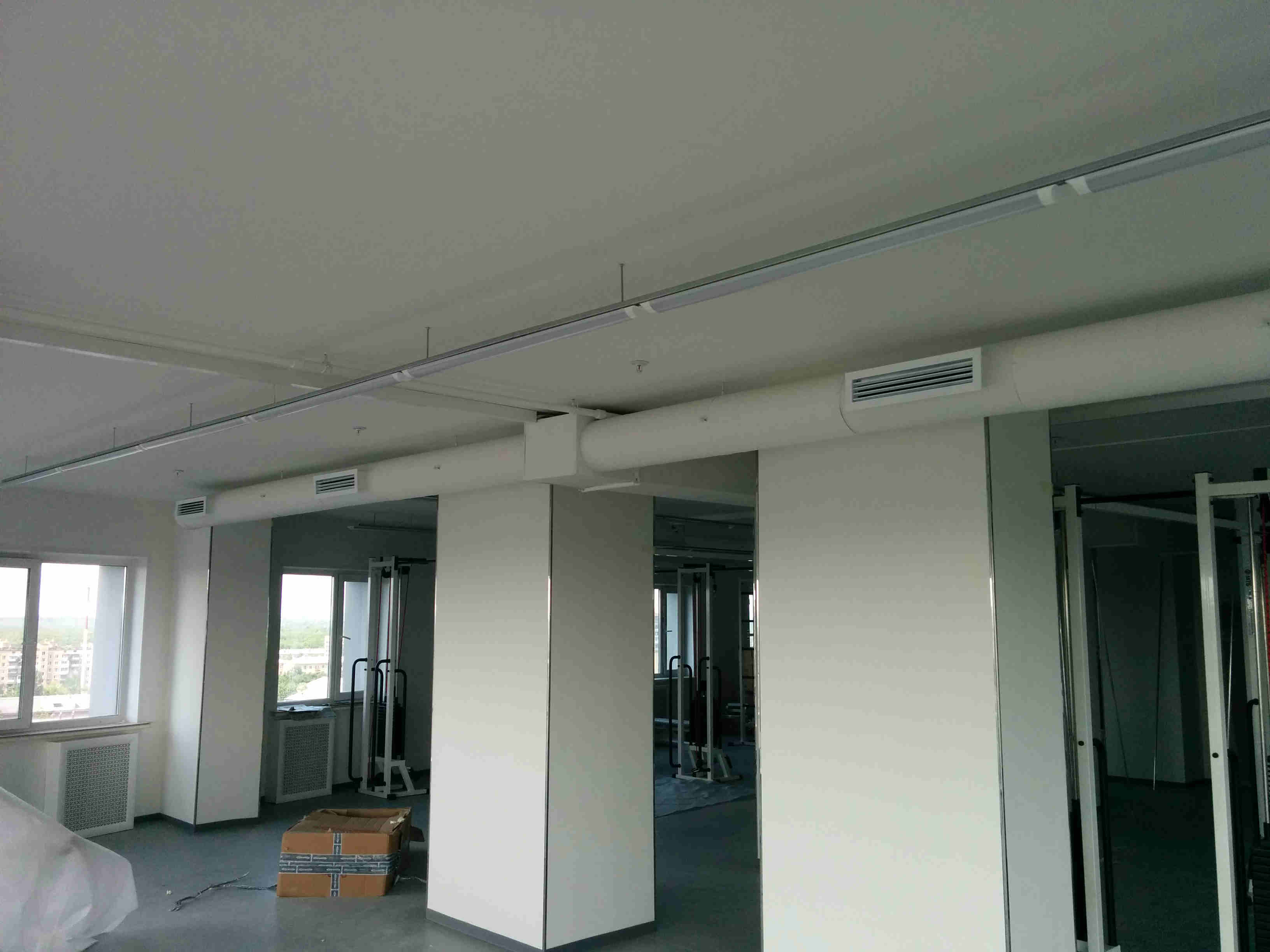

В качестве приточного оборудования использована  приточная установка Breezart 3700 Aqua в комплекте со смесительным узлом и автоматикой. Вытяжная  установка  использована  так же марки Breezart . Это позволяет синхронизировать работу систем и управлять ими с одного пульта. Оборудование этой марки отличается высоким качеством изготовления и удобством в эксплуатации.

Вентиляция  санузлов выделена  в отдельные системы.  Так же сделаны  автономными вытяжки из   саун – отдельные канальные вентиляторы в стальном исполнении, душевых – пластиковые канальные вентиляторы, и санузлов -  накладные вентиляторы.
