Выполненный проект: Дом в элитном коттеджном поселке по Киевскому шоссе, г. Москва
- Тип объекта: Загородный дом
- Площадь (м2): 1000
- Выполненные работы: Вентиляция частного дома, Проектирование, Монтаж кондиционеров, Монтаж увлажнителей
- Оборудование: Пароувлажнитель Nordmann DC4-PG, Внутренний блок Daikin FXAQ15P, Внутренний блок Daikin FXAQ20P, Внутренний блок Daikin FXAQ32P, Внутренний блок Daikin FXAQ40P, Внутренний канальный блок Daikin FXSQ20P,Внутренний канальный блок Daikin FXSQ25P, Внутренний канальный блок Daikin FXSQ32P, Приточная установка с водяным калорифером TA 1500 HW Air handling unit, Наружный блок Daikin RXYQ12T, Наружный блок Daikin RXYQ16T
- Адрес: Московская область, Нарофоминский р-н
Для поддержания комфортных условий в помещениях жилого дома спроектирована VRV-система фирмы Daikin. Данная система включает в себя 2 инверторных внешних блока общей холодопроизводительностью 78,5 кВт и 16 внутренних блоков канального и настенного типа.
Для вентиляции дома запроектированы 2 системы:
1) приточно-вытяжная установка с рециркуляцией RHOSS для обслуживания всего дома, кроме библиотеки.
2) приточная установка Systemair с пароувлажнителем для помещения библиотеки.
Для книг паровое увлажнение подходит больше чем адиабатическое, так как горячий пар убивает вредные микроорганизмы и частицы пыли, но в то же время использовать паровой увлажнитель для увлажнения всего дома потребует огромных затрат по электроэнергии. В связи с этим было принято решение спроектировать 2 разные установки.
Для основного дома мы выбрали приточно-вытяжную установку RHOSS с рециркуляцией и возможностью подачи наружного воздуха объемом до 3800 куб.м.
В состав приточной установки входят секции фильтрации, охлаждения, увлажнения и подогрева воздуха, что позволяет подавать свежий воздух комфортной температуры, и снижает нагрузку на оборудование систем охлаждения и отопления.
Рециркуляция позволяет существенно уменьшить энергозатраты на подогрев наружного воздуха, к примеру: при 0% рециркуляции для нагрева наружного воздуха от -28°С до +34°С потребуется 79,3кВт, а при 50% рециркуляции только 47,19 кВт.
Внешние блоки VRV-системы расположены на заднем дворе дома на специальных подиумах.

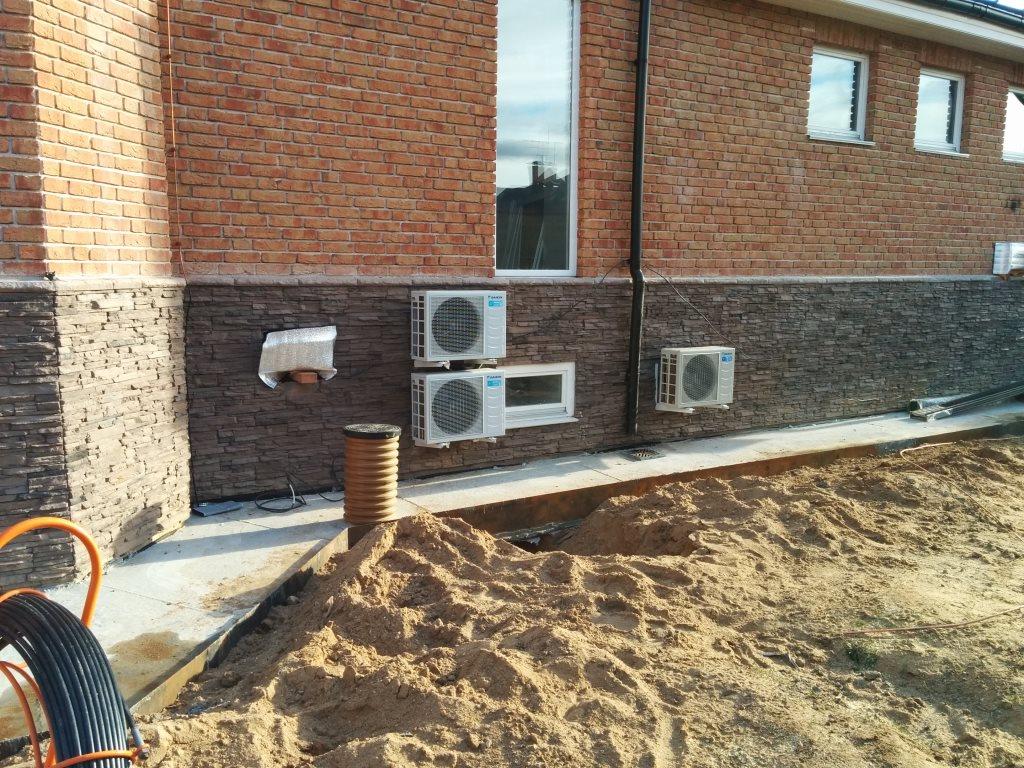

Внешние блоки кондиционеров размещены на заднем фасаде здания:

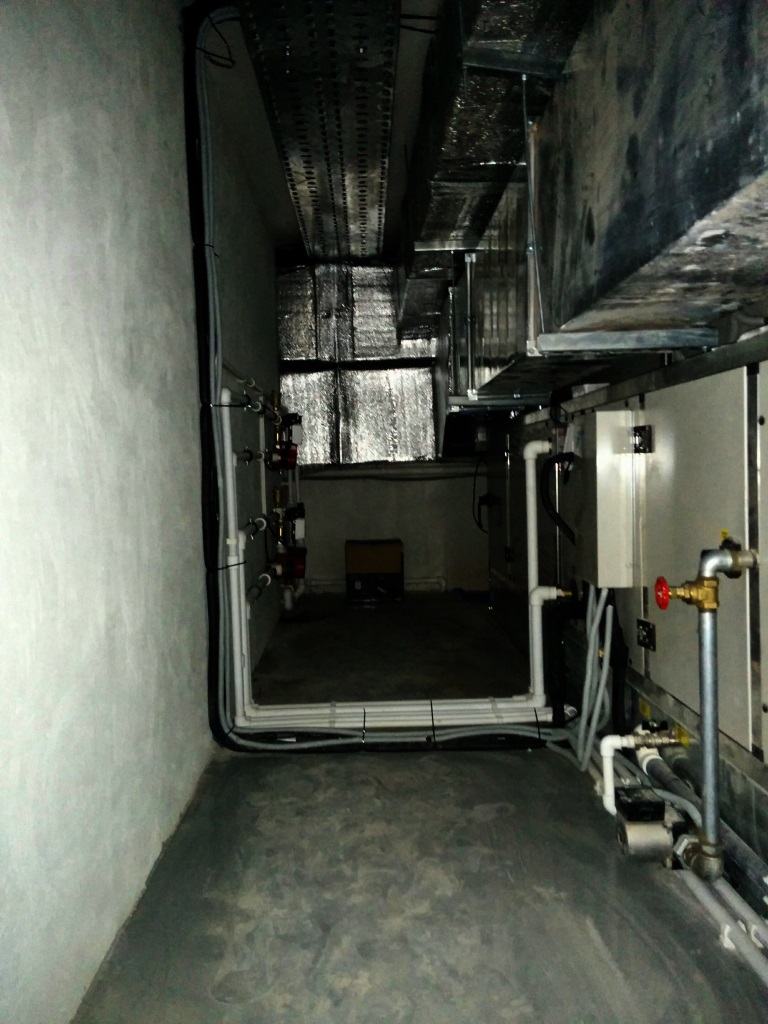

Чтобы установка Rhoss поместилась в подсобном помещении подвала, ее изготовили с возможностью размещения в 2 этажа, длиной она более 5 метров, и высотой более 1,5 метров.
Подача воздуха производится в жилые помещения: спальни, гостиные, кухню, кабинеты, комнаты отдыха и библиотеку, забор воздуха из санузлов, кухни, гардеробных и прочих подсобных помещений.

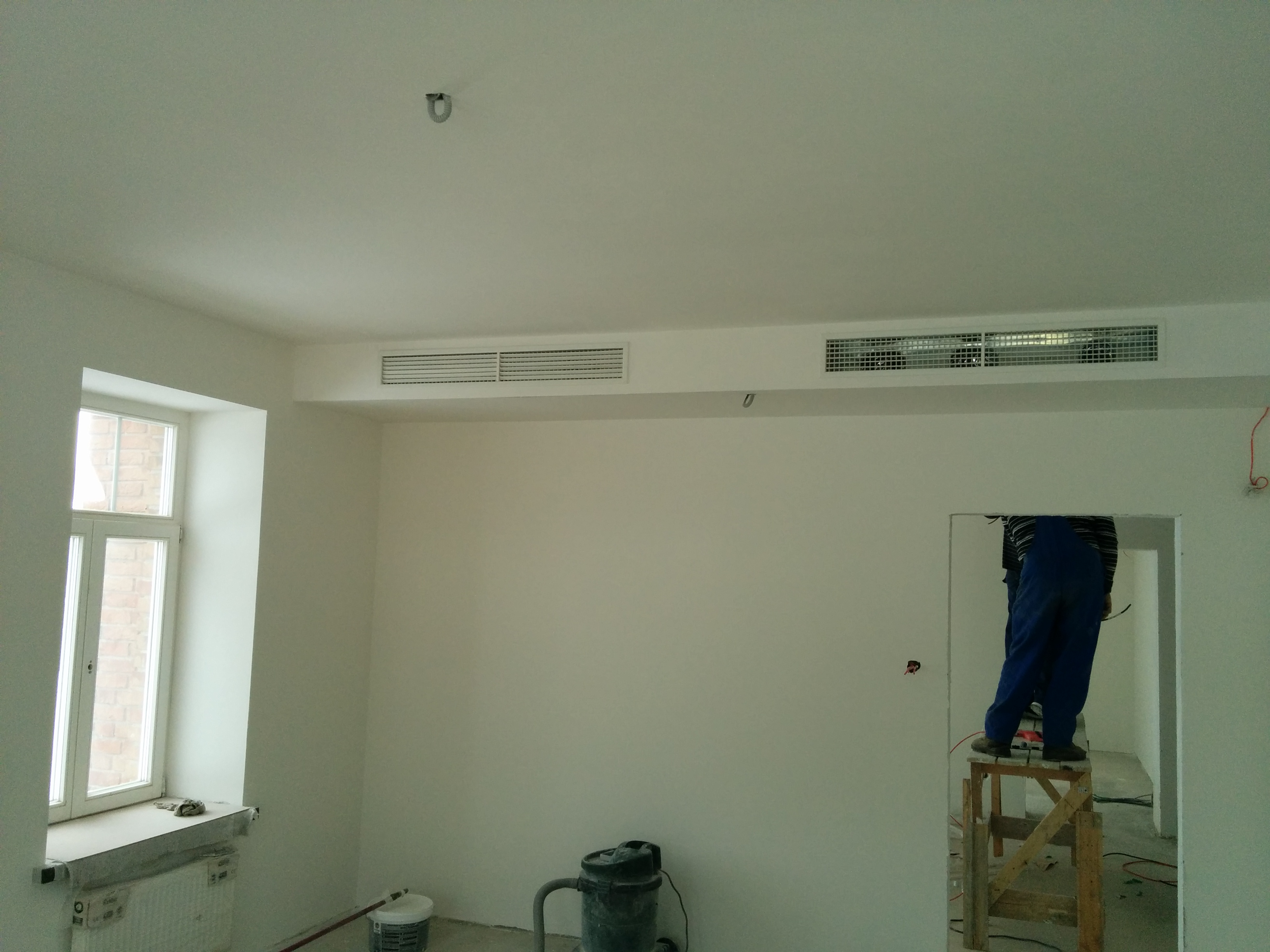

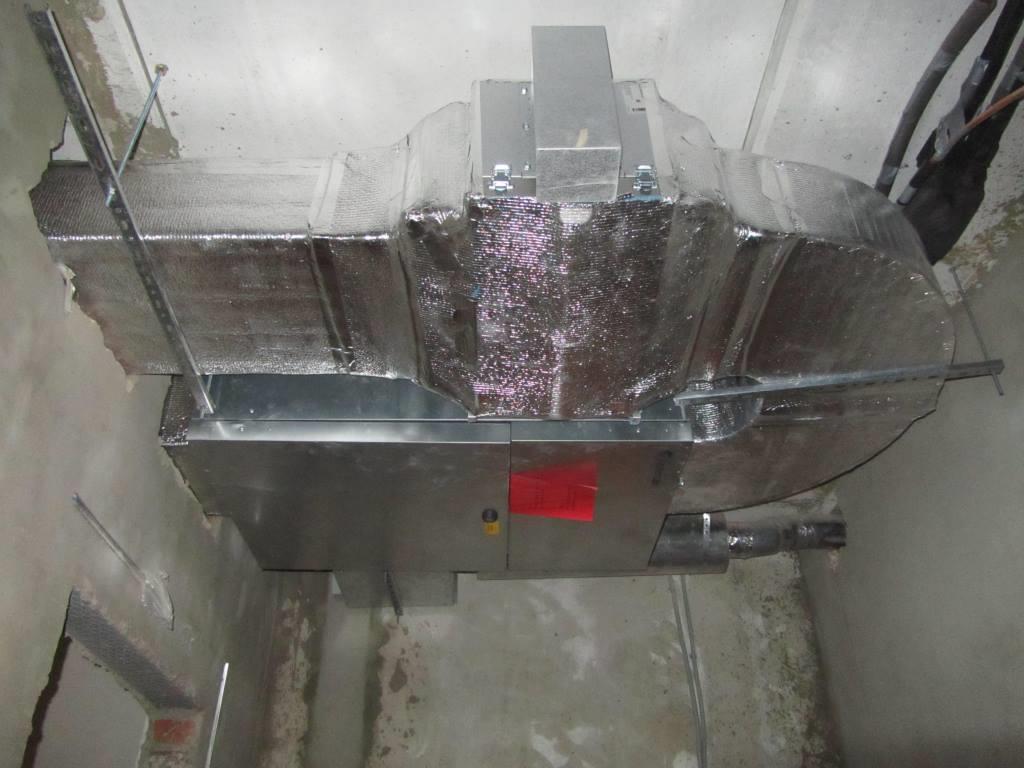

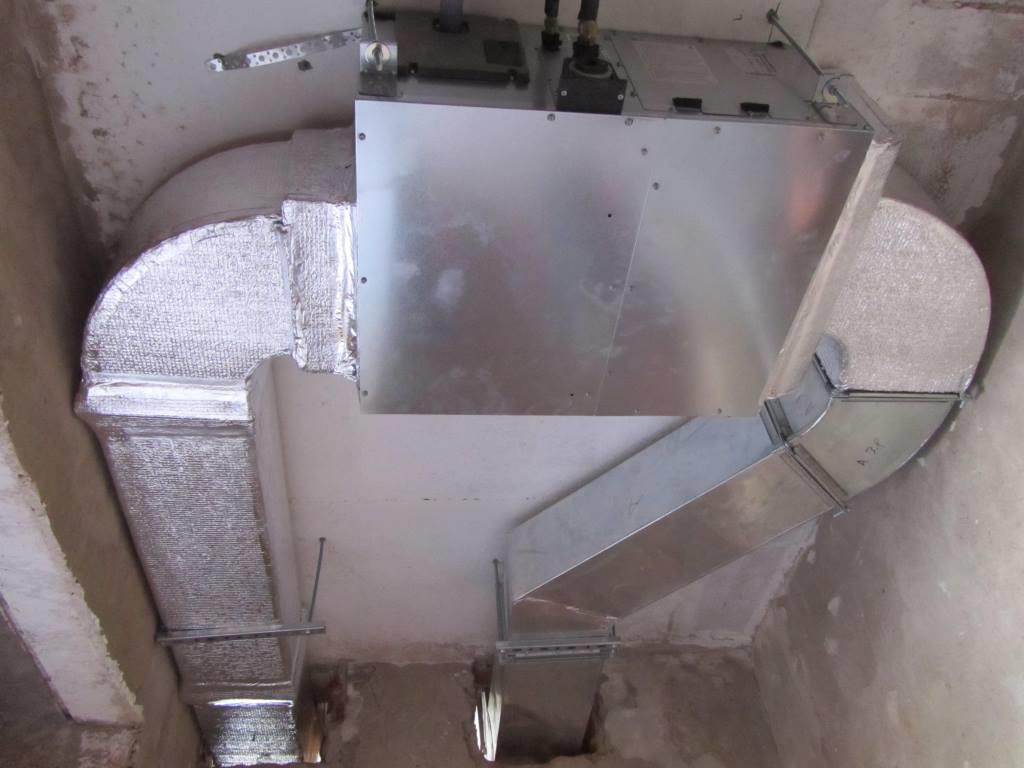

Внутренний блок кондиционера канального типа.

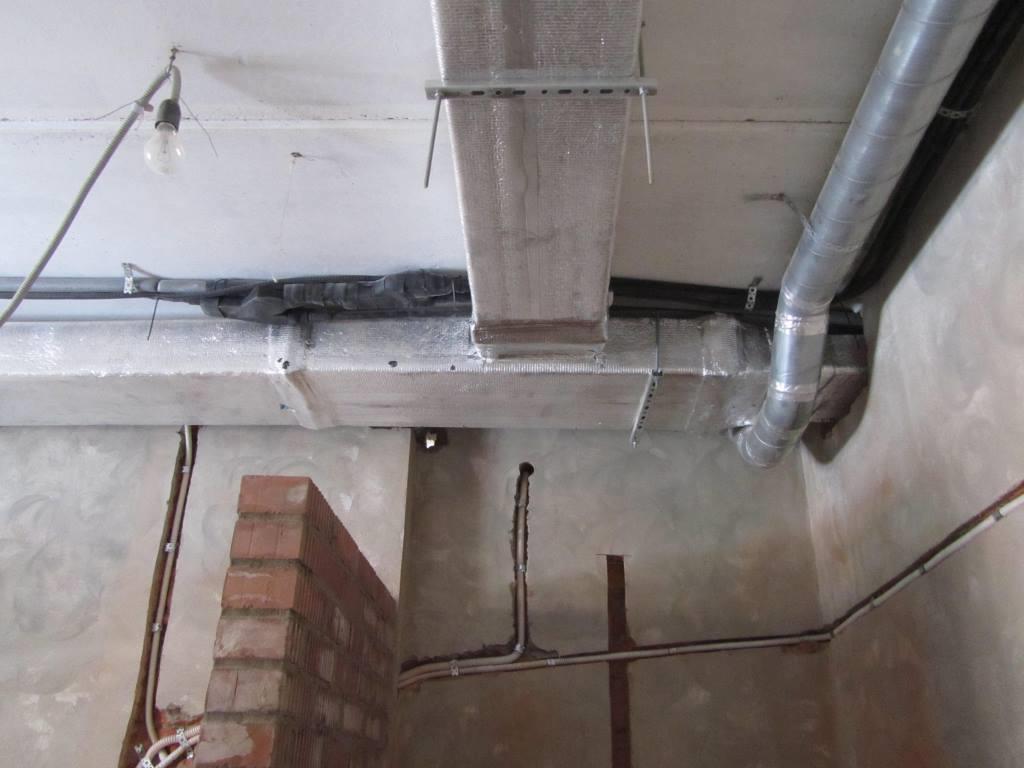

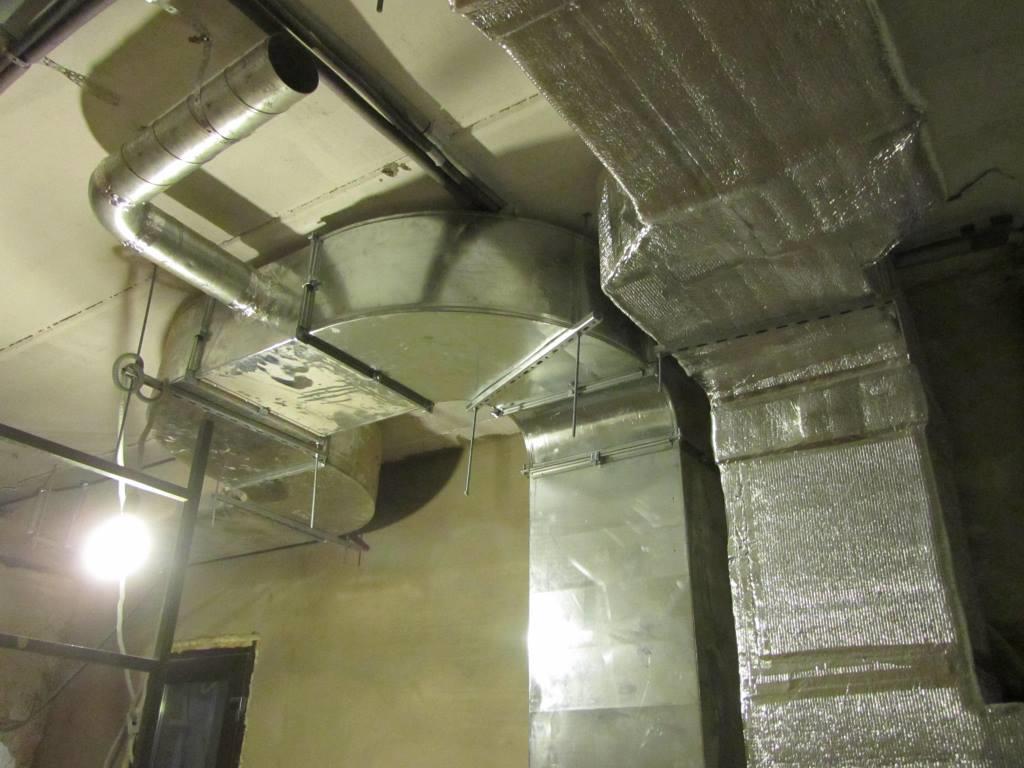

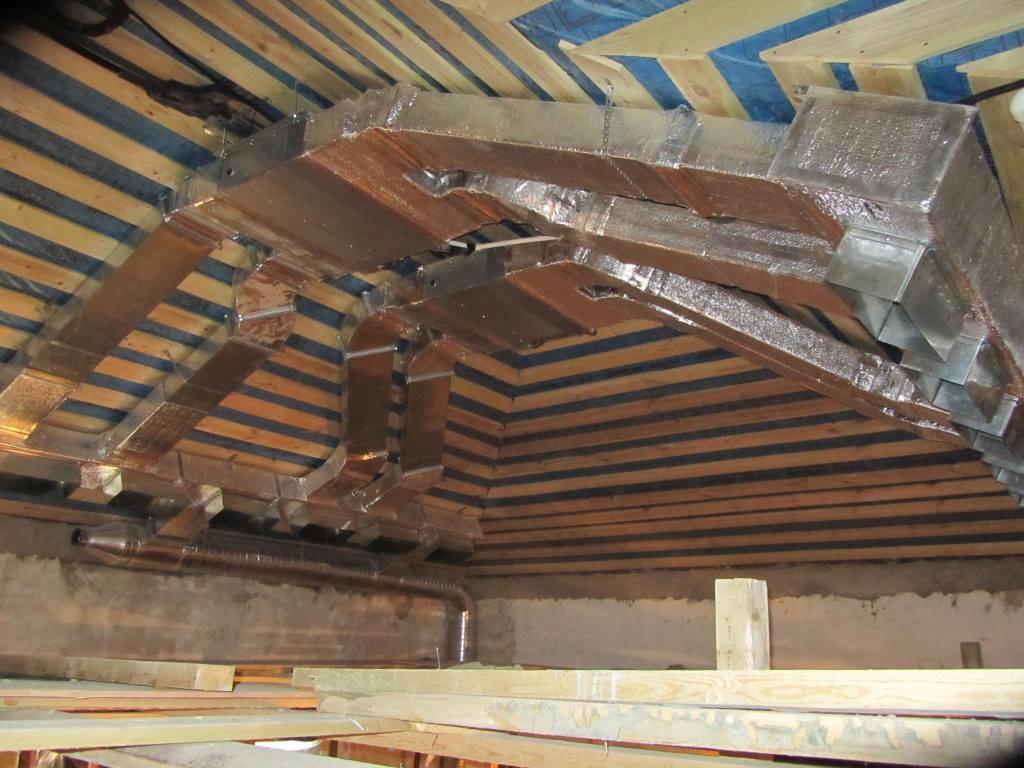

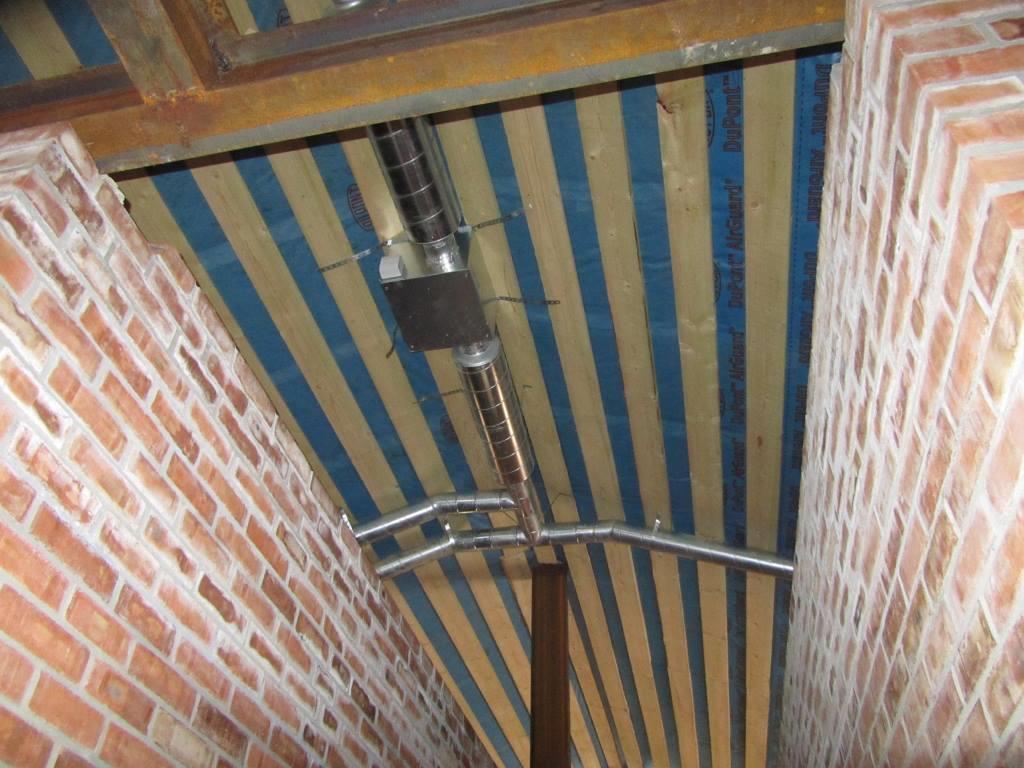

Коммуникации системы вентиляции и кондиционирования скрыты в подпотолочном пространстве.
Приточная установка Systemair с секцией фреонового охлаждения.
Вытяжной вентилятор Systemair.
Кондиционеры канального типа для охлаждения помещения библиотеки.
Для помещения серверной и погреба предусмотрены сплит-системы Daikin FTYN35L/ RYN35L-30 с возможнотью работы на холод до температуры - 30°С.
Для бесперерывного охлаждения серверной установлены 2 кондиционера Daikin FTYN35L/ RYN35L-30 с согласователем: при выключении одного из кондиционеров автоматически включается второй.

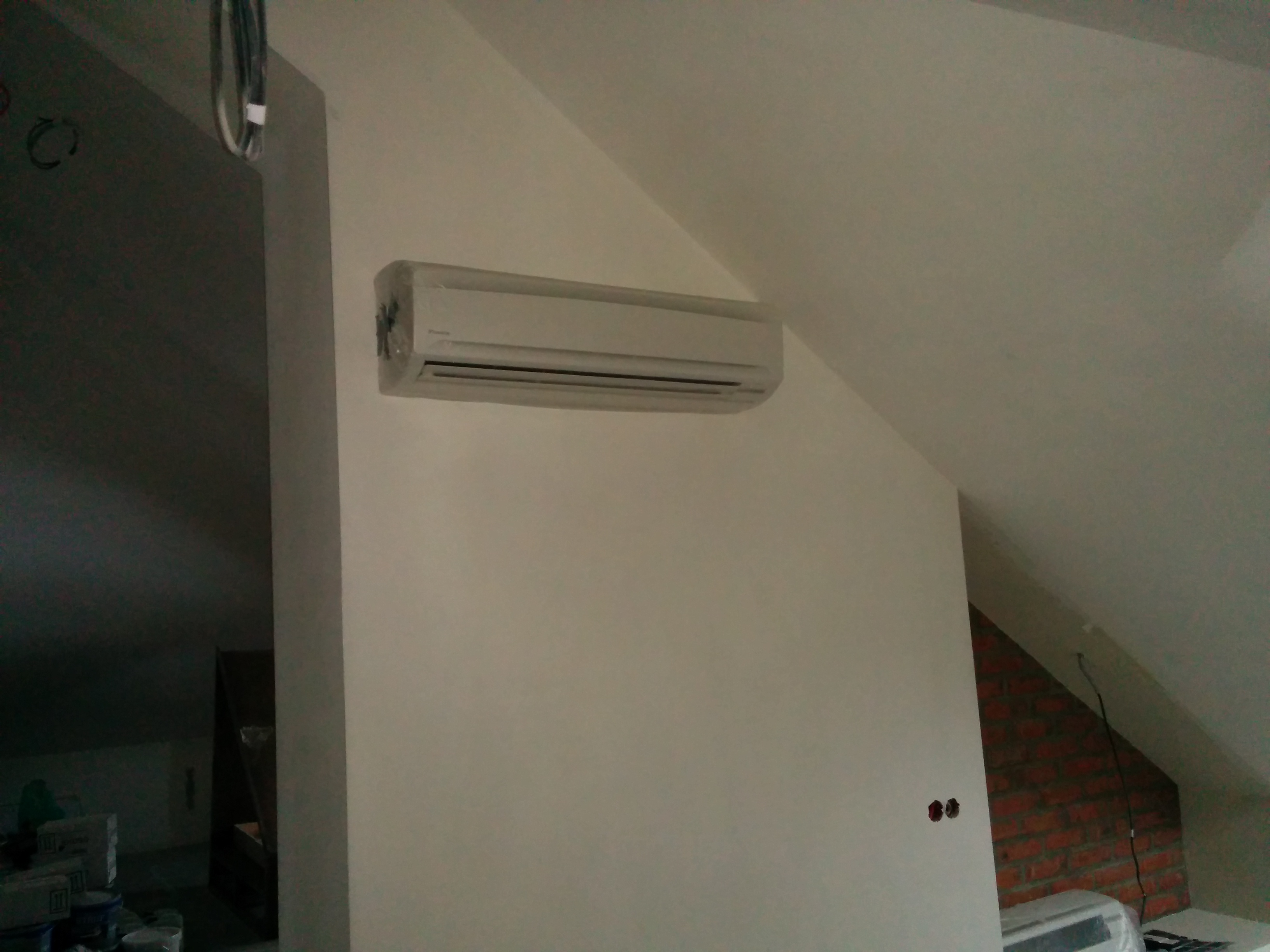

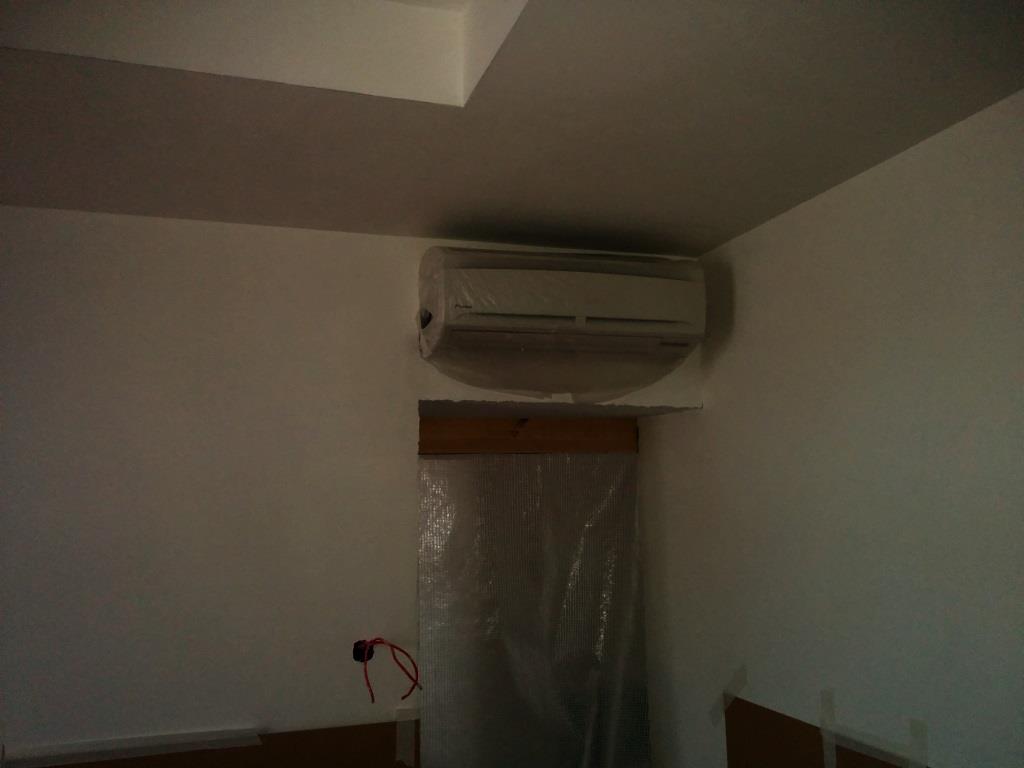

Внутренний блок Daikin FXAQ32P.
Рис.13
Рис.14
