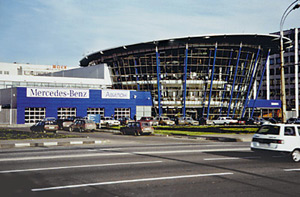

Выполненный проект: Автосервисный центр "Мерседес"

Помещения: офисные, демонстрационный зал, сервисный блок

Многофункциональный комплекс для продажи и сервисного обслуживания автомобилей. Помещения сильно варьируются по объему и, что самое главное, по назначению и требованиям к микроклимату.

Для кондиционирования разных помещений приходится решать сразу несколько разных задач:

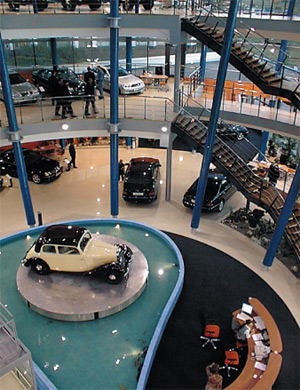

-Демонстрационный зал - требования к микроклимату во многом аналогичны торговым комплексам. Единый гидравлический объем, несколько этажей и сильно изменяющиеся тепловые нагрузки.

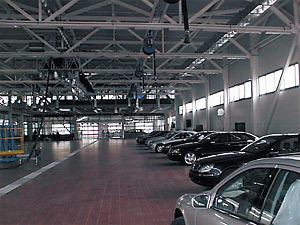

• Сервисный блок. Одной из важных особенностей является выделение вредных веществ (выхлопные газы, пары бензина и т.п.). Приточно-вытяжная вентиляция с учетом разбавления вредностей до ПДК и дымоудаление.
• Офисные помещения. Сильно “разбросаны” по зданию как в плане, так и по этажам. Требования - повышенный комфорт и индивидуальный контроль параметров воздуха. Приток свежего воздуха от центральных кондиционеров, вытяжная вентиляция, точная доводка с помощью фанкойлов.
• Технические и вспомогательные помещения. Также сильно “разбросаны” по зданию, соответственно осуществляется локальная вытяжная вентиляция.

Источником холода для центральных кондиционеров демонстрационного зала и офисных помещений, а также фанкойлов служит моноблочная холодильная машина RHOSS, установленная на кровле здания. Источником тепла для воздушного отопления является индивидуальный тепловой пункт

Для каждого типа помещений многофункционального здания выбран оптимальный вариант поддержания параметров воздуха.

Система надежна, экономична, рассчитана на круглогодичную и круглосуточную работу. Обеспечена автоматизация и диспетчеризация системы, защита от пожара.

Общие требования технического задания

Выполнить рабочую документацию по системам отопления, вентиляции, кондиционирования воздуха, холодоснабжения, теплоснабжения систем вентиляции и кондиционирования (исключая тепловой пункт и присоединения к наружным тепловым сетям), противодымной защиты, силовой электрике в пределах камер по объекту: Автосервисный центр "Mersedes Benz". Выдать задания на разработку смежных частей рабочей документации.

- Системы запроектировать в соответствии с действующими нормами и правилами в том числе:

• СНиП 2.04.05-91* "Отопление, вентиляция и кондиционирование";
• СНиП 2.08.02-89 "Общественные здания и сооружения";
• СНиП 2.09.04-87* "Административные здания";
• МГСН 4.04-94 "Многофункциональные здания и комплексы";
• МГСН 5.01-01 "Стоянки легковых автомобилей";
• ВСН 01-89 "Предприятия по обслуживанию автомобилей";
• СНиП 2.04.14-88 "Тепловая изоляция оборудования и трубопроводов";
• ПУЭ, изд. 6 "Правила устройства электрооборудования";
• ВСН 59-88 "Электрооборудование жилых и общественных зданий";
• МДС 41-1.99 "Рекомендации по противодымной защите при пожаре" (к СНиП 2.04.05-91*)

Основанием для разработки рабочей документации являются:

• требования настоящего Технического задания;
• архитектурно-строительные планы и разрезы на дискетах;
• ПП требования;
• требования соответствующих нормативных документов;
данные по тепловыделениям, установленной мощности и количеству техно-логического оборудования, составу и количеству выделяющихся вредностей и рас-ходы воздуха местных отсосов от технологического оборудования для следующих помещений:
• сервисный блок;
• кухни (местные отсосы, поставляемые Заказчиком);
• демонстрационный зал.
• Технологические (тепловые и электрические) нагрузки предоставляются Заказчиком.
