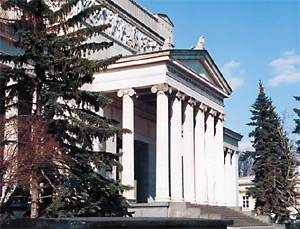

Выполненный проект: Государственный музей изобразительных искусств им. А.С.Пушкина

  • Помещения: выставочные залы № 7, 16, 20, 24, 30
  • На очень небольшой площади венткамеры, при ограниченных монтажных проемах (обыкновенные двери) были предложены компактные решения на большую холодопроизводительность.
  • Чрезвычайно гибкая схема подключения холодильных машин и центральных кондиционеров позволяет перераспределять холодильную мощность и объем потока воздуха. При выходе одного из агрегатов из строя или постановке на профилактическое обслуживание система сохраняет работоспособность.
  • Были установлены 4 водоохлаждаемые холодильные машины с выносными воздушными (сухими) конденсаторами (Dry Coolers). Закрытая гликолевая система позволяет не сливать воду при низких наружных температурах. Мощность охлаждения 454 кВт подобрана с учетом расширения системы.
  • Дальнейшее расширение системы предполагает индивидуальный контроль параметров воздуха на базе локальных приточных установок и индивидуальных доводчиков - фанкойлов. При этом значительно повысится как точность поддержания температуры и влажности, так и общая надежность системы
  • В системе использованы высококачественные и высоконадежные холодильные машины и центральные кондиционеры Carrier
  • В состав центральных кондиционеров были включены современные поверхностные увлажнители Munters
  • Секции калориферов I-го и II-го подогрева в центральных кондиционерах, для питания калориферов II-го подогрева в переходный сезон используются два электрокотла мощностью 100 кВт каждый

Этапы реконструкции ГМИИ им. А.С.Пушкина

  • Первый этап реконструкции выполнен с учетом дальнейшего развития системы. Произведена замена холодильного оборудования, центральных кондиционеров, увлажнителей и др. Первый этап решен компактно, надежно и с запасом по мощности.
  • Задача второго этапа - создать гибкую систему для всего здания, соответствующую современным требованиям для зданий музеев. Первый этап был осуществлен как часть общей концепции по развитию системы микроклимата Музея.
  • При поддержании параметров микроклимата наибольшее внимание уделить стабильности по влажности, поскольку именно нестабильная влажность является главным источником деформации (исследования по деформации материалов).
  • При решении общих задач по созданию микроклимата необходимо учесть "привыкание" здания к определенным температурно-влажностным режимам и провести работы с максимальной осторожностью.

Общие указания

Настоящий проект реконструкции установок К1 и К2 и системы холодоснабжения воздухоохладителей главного здания Государственного Музея Изобразительных Искусств им. А.С.Пушкина разработан на основании следующих исходных данных:

  • "Технического отчета по испытанию и наладке систем кондиционирования воздуха ГМИИ им. А.С.Пушкина", ГПИ "Проектпромвентиляция", 1980 г.
  • "Технического отчета по испытанию систем вентиляции ГМИИ им. А.С.Пушкина", НПО "Промвентиляция", 1989 г.
  • "Технического отчета по обследованию и испытанию систем кондиционирования К1, К2", ЗАО "Инпред-Автоматика"
  • Натурных замеров

Проектирование вентиляции и кондиционирования воздуха велось в строгом соответствии со следующими нормативными документами:

  • СНиП 2.04.05-91* "Отопление, вентиляция и кондиционирование воздуха"
  • СНиП 2.08.02-89* "Общественные здания и сооружения"
  • СНиП 2.04.14-88 "Тепловая изоляция оборудования и трубопроводов"
  • СНиП II-12-77 "Защита от шума"

Расчетные температуры наружного воздуха для вентиляции и кондиционирования приняты:

  • в теплый период Тн = +28.5°С (параметры Б)
  • в холодный период Тн = -26°С (параметры Б)
