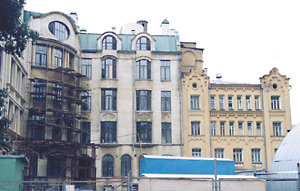

Выполненный проект: Здание Банка по адресу Мясницкая, д.43

Помещения: рабочие комнаты, обеденный зал буфета, банковские залы, операционный зал, конференц-зал и рекреация, серверная, АТС.

На данном объекте была выполнена задача по развитию существующей системы кондиционирования:

Установка фанкойлов скрытого типа для индивидуального контроля температуры в офисных помещениях
Установка 2-х чиллеров для холодоснабжения фанкойлов.
Установка прецизионного кондиционера для серверной и АТС
Дополнительную надежность обеспечивает установка холодильных машин в паре “ведущий/ведомый”. Машины соединены управляющей шиной CCN (Carrier Comfort Network).


Вентиляция и кондиционирование

Для поддержания заданных параметров внутреннего воздуха в пределах оптимальных норм в помещениях, указанных Заказчиком, в дополнение к ранее запроектированным приточным системам предусмотрена установка индивидуальных доводчиков fan-coils встроенного типа.
Управление fan-coils выполняется от индивидуальных пультов управления.


Общие указания

Рабочая документация по системам кондиционирования и холодоснабжения разработана на основании эскизных планировок этажей (цокольный - мансарда) и перечня кондиционируемых помещений, предоставляемых Заказчиком.

Проектирование кондиционирования и холодоснабжения велось в строгом соответствии с действующими нормативными документами:

• СНиП 2.04.05-91* "Отопление, вентиляция и кондиционирование"
• СНиП 2.08.02-89* "Общественные здания и сооружения"
• СНиП 2.04.14-88* "Тепловая изоляция оборудования и трубопроводов"
• МГСН 4.10-97 "Здания банковских учреждений"

Расчетные параметры наружного воздуха приняты:

• в теплый период года tн = 26.5°С, Jн = 52 кДж/кг
• в холодный период года tн = -26°С, Jн = -25.3 кДж/кг

Расчетные параметры внутреннего воздуха в помещениях приняты согласно СНиП 2.04.05-91*:

• в холодный период 18-20°С
• в теплый период 23-25°С

Для поддержания параметров внутреннего воздуха в пределах оптимальных норм предусмотрена система кондиционирования II класса - установка встраиваемых в подшивные потолки доводчиков - fan-coils.

Для охлаждения помещений серверной и АТС по желанию Заказчика установлен прецизионный кондиционер UNIFLAIR мощностью охлаждения 12.1 кВт с конденсатором.

Диффузоры и воздуховоды после фанкойлов изготовить из тонколистовой оцинкованной стали, и изолировать: диффузоры: рулонами Thermasheet AC толщиной 20 мм, воздуховоды - цилиндрами из минеральной ваты, кашированными фольгой толщиной 30 мм фирмы ROCKWOOL.

Толщину стали для воздуховодов принять по СНиП 2.04.05-91*, а диффузоров - толщину 1 мм.

Подсоединение воздухораздатчиков к воздуховодам осуществлять через гибкие изолированные воздуховоды.

Монтаж и пусконаладочные работы производить в соотвествиии со СНиП 3.05.01-85*.

Холодоносителем для конвекторов fan-coils служит вода с параметрами 7-12С от холодильных машин, установленных в холодильном центре (венткамере) на отметке 22.800.

Трубопроводы системы холодоснабжения очистить от грязи, окрасить грунтом ГФ-020 за 1 раз. Подающие (и дренажные трубопроводы на начальных участках до врезки в магистраль) изолировать изоляционными трубками Thermaflex.

Трубопроводы в местах пересечения перекрытий, внутренних стен и перегородок следует прокладывать в гильзах из негорючих материалов. Заделку зазоров и отверстий в местах прокладки трубопроводов следует предусматривать из негорючих материалов, обеспечивая нормируемый предел огнестойкости ограждения.
