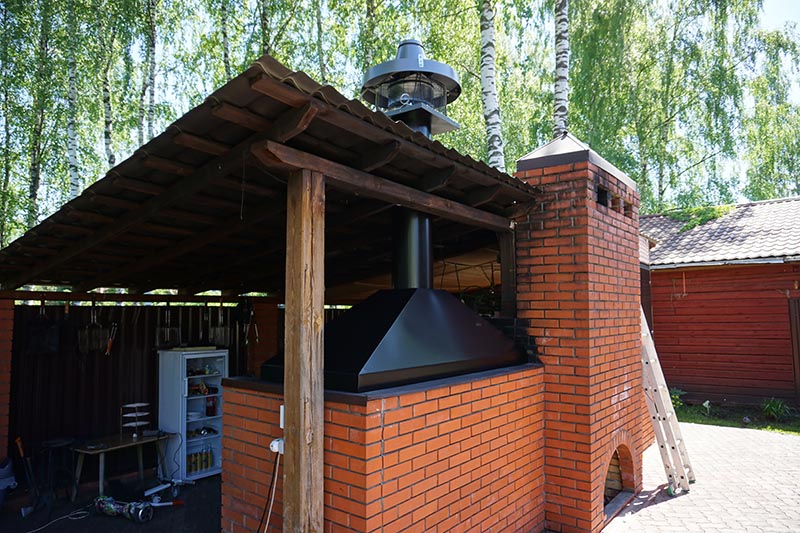

Выполненный проект: Островной вытяжной зонт «Дымосборник» над мангалом в комплекте с вентилятором для усиления тяги

Завершен очередной проект по изготовлению и монтажу системы местной вытяжной вентиляции над мангалом в беседке загородного дома.

В нашу компанию обратился заказчик с такой проблемой: в загородной беседке установлен мангал длиной 1600 мм, над ним установлен вытяжной зонт, но система естественной вентиляции не работает,  весь дым от жарки мяса стоит в беседке и никуда не уходит.

После выезда на объект нашего инженера заказчику было выставлено коммерческое предложение по обустройству новой принудительной системы вытяжной вентиляции над мангалом.

Выезд на замеры специалиста очень важная часть работы, так как только при визуальном осмотре можно понять, как пройдет дымоход через кровлю, не попадет ли он на стропила или балки, выяснить угол наклона кровли и толщину  кровельного пирога, померить расстояние от места прохода через кровлю до конца ската и т.д.

Предложенная заказчику система,в данном случае,состоит из островного вытяжного зонта «Дымосборника»  ТИП 4 с габаритными размерами 350х350 мм (верхнее сечение) /850х2090 мм (нижнее сечение), высота Н = 600 мм, без жироулавливающих фильтров, с врезкой по воздуховод Ф315 мм, длинной 1250 мм и специальной раскладки для установки крышного вентилятора.

Все изделия были изготовлены из черной стали, толщиной 1,2 мм и покрашены с помощью порошковой окраски в камере полимеризации в черный матовый цвет.  Благодаря такому способу окраски вся система выглядит очень презентабельно.

Для того чтобы обеспечить полное удаление дыма от мангала, было предложено установить на оголовок вытяжной трубы крышный итальянский термостойкий вентилятор  «Vortice» производительностью 2200 куб. м./час в комплекте с регулятором скорости вращения.

Проход вытяжной трубы через односкатную неутепленную кровлю был герметично заизолирован с помощью MASTERROOF силикон+алюминий угловой коричневый, края которого по периметру дополнительно обработали термостойким силиконом.

По завершении монтажа заказчик решил проверить работу системы, разжег мангал и пожарил партию шашлыка. Только убедившись, что весь дым от жарки удаляется из беседки и проблема полностью решена, заказчик подписал акт приема-сдачи выполненных работ.

Статья подготовлена специалистами компании «ЕвроВентГруп».

Дата завершения проекта:  июнь 2018г.
