VENTUS Compact - новая линейка агрегатов для вентиляции и кондиционирования воздуха компании VTS

СКАЧАТЬ БРОШЮРУ:  http://vtsgroup.ru/getFile.php?langID=ru&cp_main_id=1&cpf_id=12180

Энергоутилизация

Все вентиляционные агрегаты VENTUS Compact выполняют указания и положения Директивы EcoDesign 2018. В подвесных агрегатах эффективность энергоутилизации составляет до 92%, а в смонтированных на фундаменте до 86%.



Подвесные агрегаты имеют высокоэффективный противоточный гексагональный рекуператор с бай-пасом защиты теплообменника от замерзания конденсата. Рекуператор обеспечивает передачу тепловой и «холодной» энергии от вытяжного воздуха к наружному без смешивания потоков и без обмена влаги между ними. Обеспечивается высокая степень разделения потоков наружного и удаляемого воздуха В вентиляционных агрегатах, монтируемых на фундаменте, применяются высокоэффективные вращающиеся регенераторы с приводом от электродвигателей ЕС. Регенератор обеспечивает утилизацию тепловой и «холодной» энергии, а также позволяет увлажнять приточный воздух зимой и осушать его летом. Увлажнение приточного воздуха зимой позволяет обеспечивать более комфортные тепло-влажностные условия в помещениях.

В системах вентиляции воздуха с блоком увлажнения снижаются расходы эксплуатации на повышение относительной влажности в помещениях. Система автоматики, контролируя температуру удаляемого воздуха, плавно регулирует скорость вращения ротора регенератора, а также управляет расходами воздуха, что позволяет защитить зимой теплообменник от замерзания конденсата и оптимизировать эффективность энергоутилизации. Привод ротора регенератора осуществляется электродвигателями ЕС, к.п.д которых постоянен и не зависит от его скорости вращения. В большинстве случаев вращающийся регенератор не требует отвода конденсата из агрегата, что в ряде случаев является дополнительным достоинством.

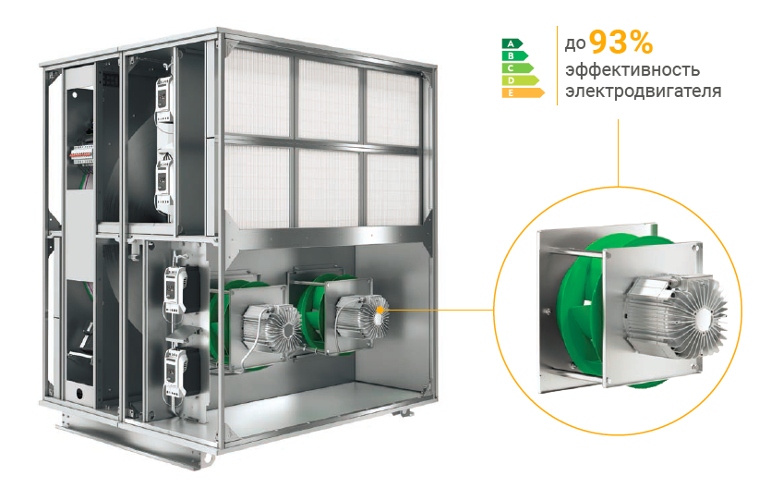

Электродвигатели EC

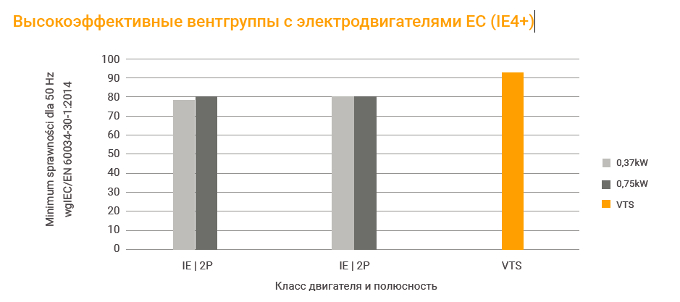

Вентиляторные группы оснащены высокоэффективными элетродвигатели ЕС с энергоэффективностью, значительно превышающей требования к двигателям с классом IE4.

Самые важнейшие достоинства и преимущества электродвигателей ЕС:

• легкое и простое управление
• высокая эффективность преобразования электрической энергии в механическую,
• высокий и постоянный к.п.д. во всем диапазоне регулирования скорости вращения,
• небольшие габариты,
• работа с низким уровнем шума,

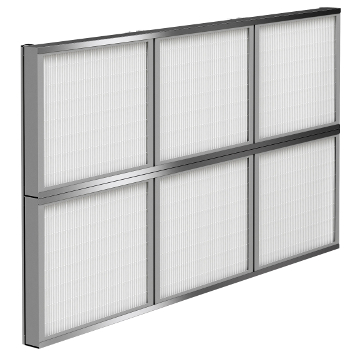

Фильтры Mini-Pleat

Фильтры mini-pleat имеют специальную конструкцию ячейковых фильтров. Спроектированы они так, чтобы при одинаковых габаритах, которые имеют традиционные ячейковые фильтры, обеспечить в разы большую поверхность фильтрации с увеличенной фильтрующей способностью. Фильтры состоят из ультра тонких микроволокон, покрытых специальным уплотняющим связующим. Адгезирующие узлы обеспечивают равномерный проток воздуха и долговечность функционирования фильтра. Фильтры Mini-Pleat тщательно протестированы и запроектированы для применения в системах вентиляции объектов, которые требуют фильтры средней и высокой эффективности, в частности для таких объектов, как медицинские учреждения, объекты образования, производство электроники и многих других. Фильтры Mini-Pleat имеют значительно более длительный срок эксплуатации по сравнению с обычными фильтрами.

Стандартно установки оснащены фильтрами Mini-Pleat

• в приточной части - класс EU 7,
• в вытяжной части- класс EU 5,

  oпционально класс EU9 при установке дополнительного воздушного фильтра.

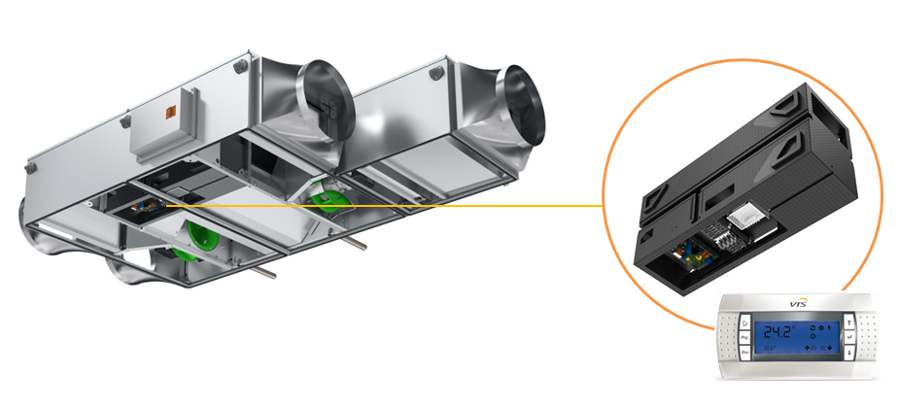

Интегрированная полнофункциональная автоматика

Агрегаты модели COMPACT производятся с установленной, подключенной и сконфигурированной системой автоматики согласно аппликации указанной в подборе в программе CCOL4.

На месте монтажа подключаются только те элементы автоматики, которые связаны с обслуживанием дополнительных функций и датчики температуры приточного воздуха как и сервоприводы воздушных клапанов на входе в агрегат. Воздушные клапаны не смонтированы на агрегате. Такое решение обеспечивает пользователю гибкость при выборе места их монтажа, а кроме того в случае комплектации агрегата дополнительными функциями уже смонтированные клапаны могут перекрыть сечение для потока воздуха.

Все работы связанные с подключение осуществляются только в специально предусмотренной щите расположенном на наружной поверхности агрегата. Используя интегрированную в агрегат автоматику мы получаем дополнительное пространство, которое потребовалось бы при использовании традиционных стандартных решениях автоматики.

Интегрированная автоматика кроме основных алгоритмов управления и защиты агрегата дополнительно обеспечивает:

• измерение степени загрязнения фильтров
• измерение и автоматическое регулирование расхода воздуха т.е функция обеспечивающая мощностьпотребляемую вентгруппой в соответствии с потребностями системы
• обеспечение работы вентилятора в рабочей точке независимо от степени загрязнения фильтров и открытия клапана байпаса,
• динамичный алгоритм прогнозирования возможности замерзания конденсата и расширение применения энергоутилизации в условиях низких температур
• взаимодействие с интегрированными системама BMS
• визуализация работы агрегата обслуживаемой через интернет-браузер
• cнижение расхода в отдельных частях системы вентиляции (VAV)

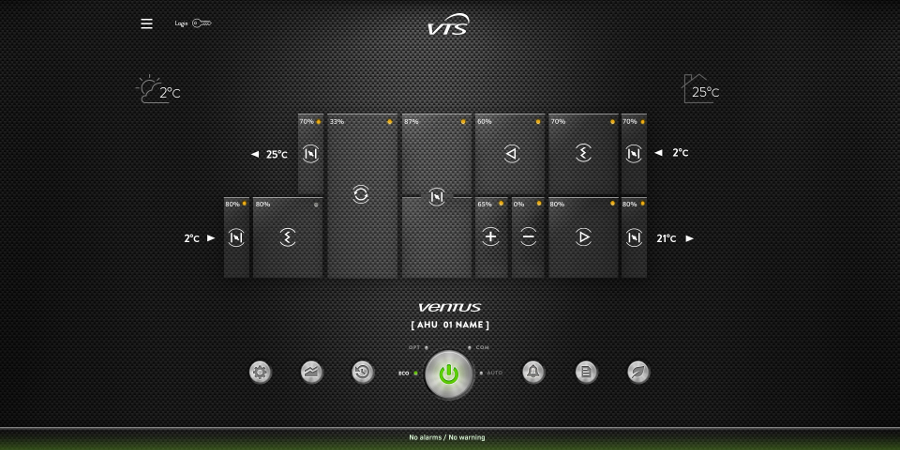

Пример визуализации функции автоматики в агрегатах VENTUS.

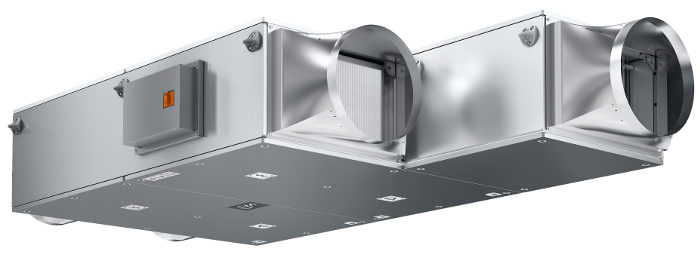

Компактные подвесные агрегаты.

Типоряд компактных подвесных агрегатов включает 5 типоразмеров от 250 м3/ч до 3100 м3/ч.

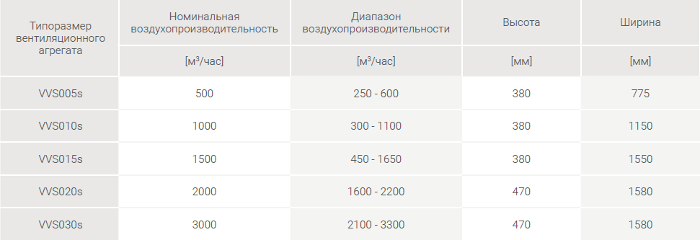

Типоряд подвесных агрегатов


Диапазон расхода воздуха- при подключении дополнительных функциональных элементов может потребоваться повышение минимальной скорости


Минимальная комплектация блока включает:

• Высокоэффективных противоточный гексагональный теплообменник с байпасом, который обеспечивает защиту теплообменника от замерзания.
• Энергоэффективных и тихих вентиляторных групп с вентиляторами EC максимального класса эффективности IE4+
• Высокопылеемких воздушных фильтров Mini-Pleat класса фильтрации EU7 на притоке и EU5 на вытяжке
• Системы интегрированной автоматики управляющей агрегатом с функцией оптимизации его работы.

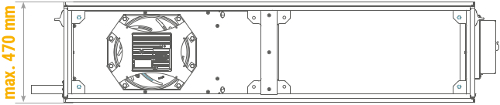

Необходимо отметить также низкую высоту агрегатов, что обеспечивает гибкость монтажа устройств

Компактные подвесные агрегаты предлагатся в виде функциональных блоков с дополнительными функциями такими как воздушный фильтр EU9, нагреватель водяной и электрический, водяной охладитель и охладитель прямого испарения, шумоглушитель, пустая секция.

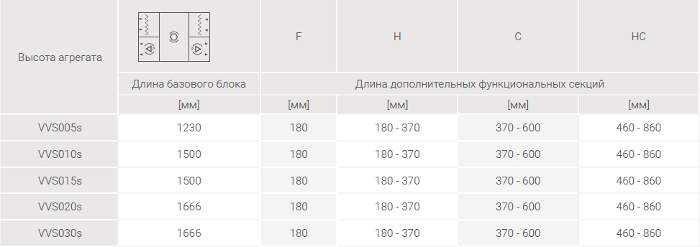

Длина компактных подвесных агрегтов с утилизацией энергии и дополнительных функций.

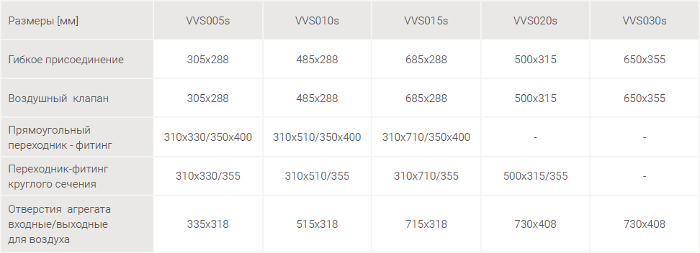

Присоединительные размеры опциональных элементов для агрегатов с гексагональными теплообменниками-рекуператорами

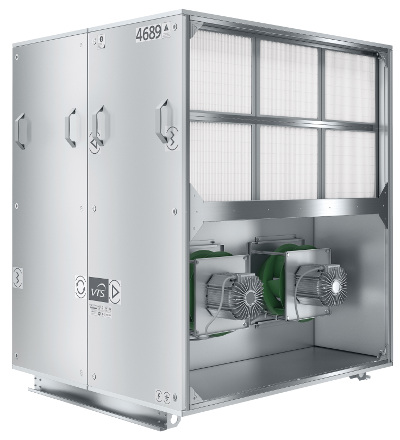

Компактные стационарные агрегаты

Типоряд компактных стационарных агрегатов включает 8 типоразмеров в диапазоне расхода воздуха от 840 м3/ч до 16500 м3/ч.

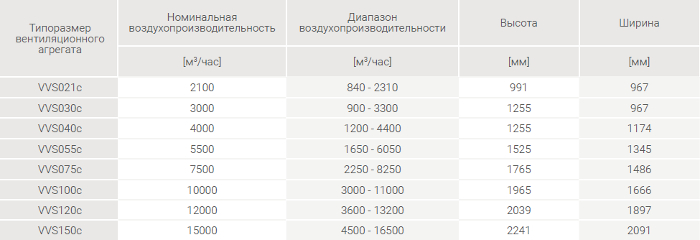

Типоряд компактных стационарных агрегатов

Диапазон расхода воздуха - при подключении дополнительных функциональных элементов может потребоваться повышение минимальной скорости
Высота - с рамой 90мм



Минимальная комплектация блока:

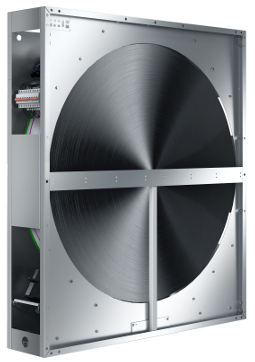

• Высокоэффективный вращающийся регенератор с элетродвигателем EC класса эффективности IE4+
• Энергоэффективные и тихие вентиляторные группы с электродвигателем EC класса эффективности IE4
• Высокопылеемких воздушных фильтров Mini-Pleat класса фильтрации EU7 на притоке и EU5 на вытяжке
• Системы интегрированной автоматики управляющей агрегатом с функцией оптимизации его работы.

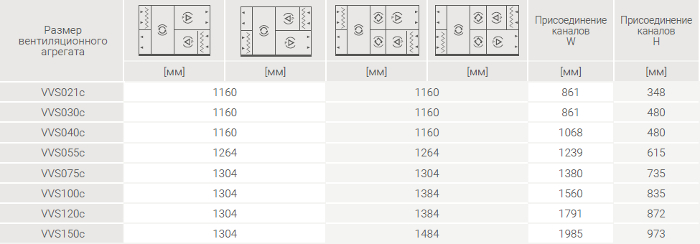

Длина базового агрегата с вращающимся регенеративным теплообменником

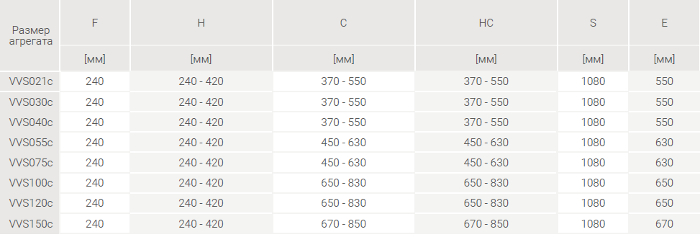

Длина дополнительных функциональных секций для вентагрегатов с вращающимся регенеративным теплообменником


Несомненно, уникальной особенностью компактных агрегатов является то, что последний этап производства включает настройку заводских параметров работы агрегата. Параметры работы двигателей сконфигурированы так же как и автоматика управляющая их работой. Перед отправкой клиенту система тестируется.

Для продажи уже доступны типоразмеры VVS010s и VVS015s, a во второй половине 2018 года будут доступны остальные типоразмеры подвесных компактных агрегатов, также как и стационарные компактные агрегаты.
