Центральное управление системами DVM PLUS IV Samsung

Центральное управление является одним из важнейших структурных уровней управления системами DVM PLUS IV от Samsung. В нем с помощью центрального контроллера осуществляется мониторинг и контроль отдельных внутренних блоков, приточно-вытяжных вентиляционных установок или их групп.

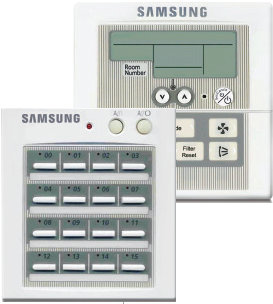

В состав системы центрального управления входит интерфейсный модуль MIM-B13D/E, центральный контроллер MCM-A202D и контроллер функций MCM-A100.

Интерфейсный модуль предназначен для обеспечения обмена данными между наружным блоком (один модуль подключается к одному блоку) и центральными устройствами управления верхнего уровня (центральными контроллерами, серверами управления данными DMS2, контроллерами SNET Mini). Модули являются обязательными составляющими систем управления.

Центральный контроллер MCM-A202D подключается к наружным блокам через интерфейсные модули. Расстояние от контроллера до самого удаленного модуля может достигать 1000м. Контроллер наделен возможностями управления внутренними блоками (до 16 групп, до 256 блоков). MCM-A202D производит их включение/выключение, задает рабочий режим и блокирует возможность использования индивидуальных пультов.

При последовательном подключении функционального контроллера MCM-A100 к центральному контроллеру становятся доступны функции установки требуемой температуры в помещении, скорости вращения вентиляторов и качания жалюзи внутренних блоков. На дисплее функционального контроллера отображаются ошибки наружных и внутренних блоков.

Центральный контроллер имеет дополнительный интерфейс для подключения переключателя режимов работы наружных блоков MCM-C200 и недельного таймера MWR-BS00. В последнем случае возможна организация простого управления работой по расписанию 16 групп внутренних блоков. Переключатель MCM-C200 может также применяться в составе системы интеллектуального интегрального управления DVM PLUS IV Samsung.
