Структура системы управления DVM PLUS IV Samsung

В 2013 году компания Samsung вывела на рынок обновленную версию центральной многозональной системы DVM Plus IV. Для DVM PLUS IV характерна высокая энергоэффективность — 3,98 и 4,57 в режимах охлаждения и обогрева соответственно, что уже подтверждает высокий уровень экономии. Тем не менее, системы управления большими комплексами, предлагаемые Samsung, позволяют дополнительно существенно снизить расходы.

Одна система центрального кондиционирования DVM PLUS IV производительностью 80 НР (224 кВт) может охватить помещения общей площадью более 2000 квадратных метров. На одном объекте могут быть установлены десятки систем DVM PLUS IV с общим количеством внутренних блоков до нескольких тысяч. Перед потребителями, заинтересованными в экономичной и рациональной эксплуатации такого комплекса, встает задача организовать наилучшим образом управление режимами работы оборудования и энергопотребления. В зданиях с большим числом офисов тепловая нагрузка на помещения многократно изменяется в течение года и даже в течение одного дня за счет суточного движения солнца, резких погодных изменений, графика работы персонала и т. д. Автоматизированные отчеты системы управления и принятые после их анализа меры по оптимизации функционирования оборудования позволяют дополнительно добиться экономии еще на несколько десятков процентов.

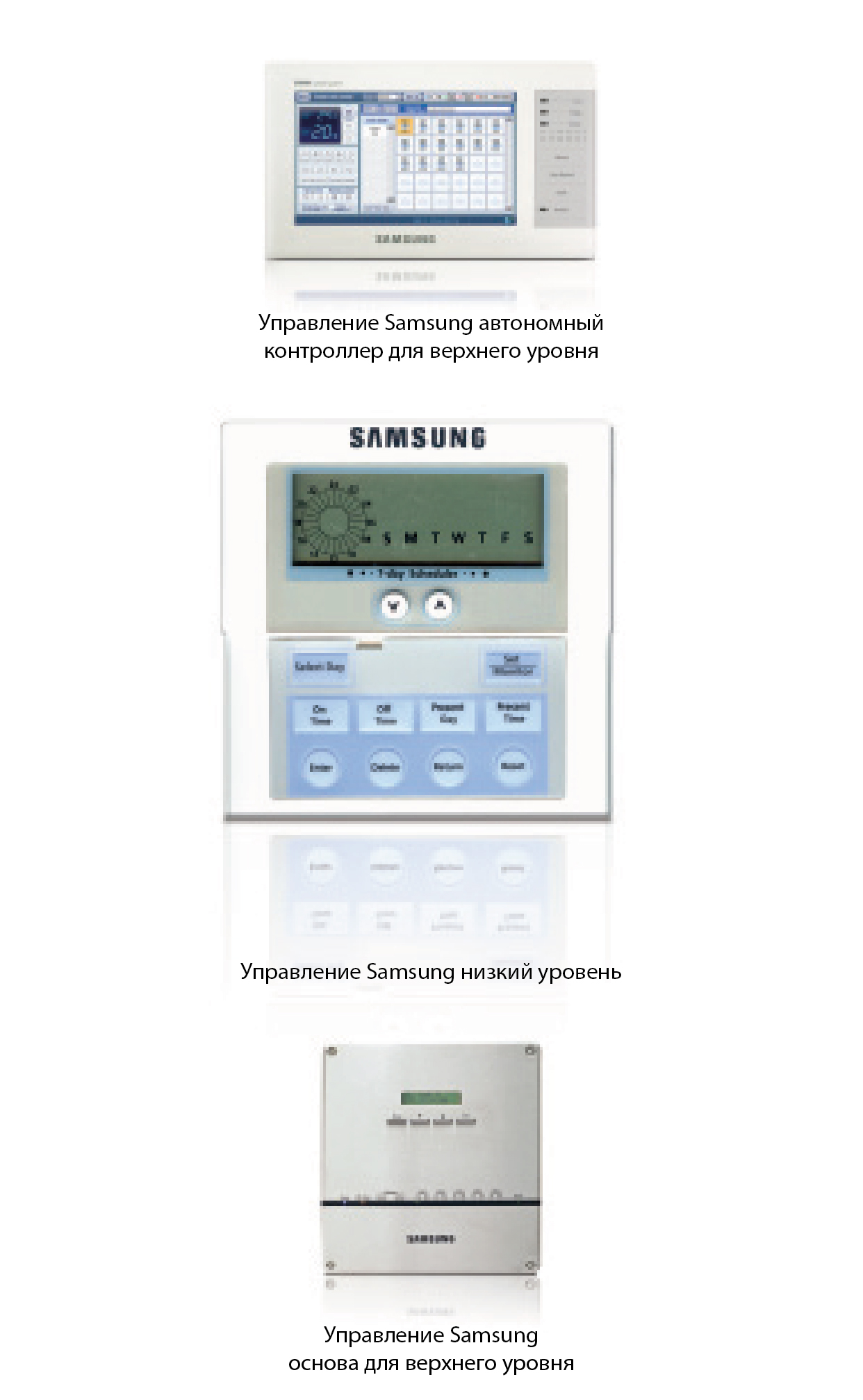

Системы управления DVM PLUS IV имеют несколько уровней: от простых индивидуальных устройств до интегрированных систем. В зависимости от размеров объекта и поставленных задач потребители могут выбрать подходящий для них вариант.

На первом уровне находятся индивидуальные пульты, среди которых стоит выделить недельный таймер MWR-BS00, задающий для группы из 16 внутренних блоков расписание работы с интервалом изменения функций до 1 минуты.

Следующий уровень — центральные контроллеры, которые осуществляют управление системами, включающими до 256 внутренних блоков. Контроллеры совместимы с устройствами управления верхнего уровня.

Высший иерархический уровень — система интегрированного управления с наибольшим количеством функций и операций. Основой ее построения является сетевой сервер управления данными DMS 2 с возможностью выхода в Интернет. К одному такому устройству можно подключать до 16 центральных контроллеров. Непосредственное управление через DMS 2 может осуществляться либо с контроллера S-NET Mini с графическим дисплеем и встроенным программным обеспечением, либо с персонального компьютера. На компьютере можно установить как простую программу управления с необходимым набором функций, так и мощное программное обеспечение S‑NET3, применение которого допускает поддержку до 16 северов DMS 2, позволяет рационально управлять работой внутренних блоков в количестве 4096 штук и дает мощный инструмент для ее оптимизации.
