VARIPACK - интеллектуальный и экономически эффективный контроль давления конденсации

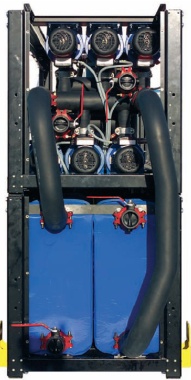

Технология HYDROPACK давно и успешно используется на объектах различного назначения оснащенных холодильными машинами CLIVET. Данная технология, использующая 2 или 3 насоса с постоянной производительностью, стала стандартом в системах средней и большой производительности благодаря своей надежности гибкости и сниженному энергопотреблению.

Технология HYDROPACK также активно эксплуатируется и в системах на базе холодильных машин с водяным охлаждением конденсатора в контурах конденсатор-драйкуллер или мокрая градирня, но в подобных системах существует особенность при функционировании при низких температурах наружного воздуха.

Для систем с круглогодичной эксплуатацией регулирование производительности на стороне конденсатора имеет важное значение. В таком случае необходимо осуществлять плавное регулирование расхода или температуры потока жидкости при запуске системы после длительного простоя или при значительном снижении температуры наружного воздуха.

Как правило, вопрос регулирования потока решается на основе смешения потока теплой жидкости из чиллера с охлажденной жидкостью из градирни по температурному признаку смесительным клапаном. Смесительный клапан, в соответствии с температурной установкой, открывается и закрывается для поддержания адекватного давления конденсации и исключения низкого давления при запуске холодильной машины.

Реализация подобной схемы регулирования является достаточно дорогостоящим мероприятием и требует специальных знаний в области конструкций клапанов, а также процессах регулирования и настройки гидравлических систем. Дополнительный толчок к изменению подхода в реализации подобных систем дало распространение энергосберегающих технологий, которые в последнее время всё больше используются в системах HVAC любого назначения. Это привело к тому, что энергопотребление оборудования сокращается и расходы на данную составляющую держаться в жестких рамках, поэтому логичным решением для подобных систем стало управление скоростью потока жидкости.

Ответом CLIVET стала технология VARIPACK, которая может быть выбрана в качестве аксессуара к холодильной машине с системой HYDROPACK и смонтирована на заводе изготовителе. С этой технологией стало возможно исключить дорогостоящие контуры смешения в системах с водоохлаждаемыми чиллерами. Причем её рекомендуется использовать не только в экстремальных ситуациях, но и в обычных системах для повышения энергосбережения оборудования HVAC.

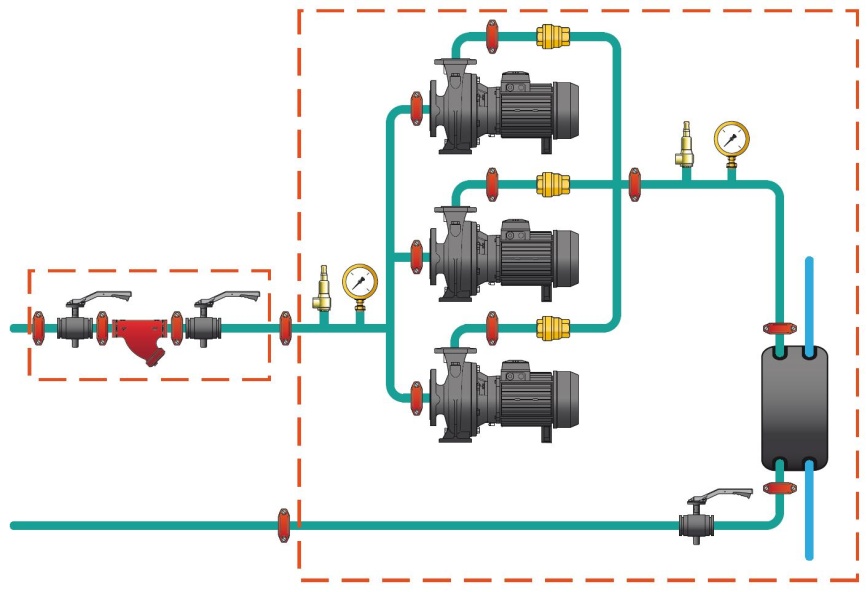

Данный аксессуар включает в себя программируемый контролер, который может контролировать до 3 встроенных насосов, датчика давления конденсации в холодильном контуре и приводы с плавным регулированием расхода в насосах в зависимости от конденсатора давление. При работе с частичными нагрузками или низкими наружными температурами система VARYPACK сама подстраивает расход жидкости в зависимости от минимального давления конденсации, что возможно также благодаря электронному ТРВ и микропроцессорной системе управления чиллером.

На диаграмме продемонстрированы кривые использования 3-х насосов с системой VARYPACK. Каждый насос снабжен интеллектуальной системой коммутации в зависимости от нагрузки в системе.

Запуск и управление насосов осуществляется по сигналу 0-10 В от микропроцессорной системы управления чиллера. Сначала запускается насос P1 и его мощность регулируется в зависимости от давления конденсации от 25 до 100%. Как только насос P1  достигает максимальной скорости, а температура воды на входе в чиллер всё равно имеет высокую температуру, система коммутации подключает насос P2 и регулирует его производительность в диапазоне от 25 до 100% при этом насоса P1 продолжает работать с фиксированной максимальной скоростью. Регулирование производительности насоса  ограничено минимальным порогом 25%, это связано с тем, что ниже данного порога насос начинает работать на холостом ходу (не обеспечивает напор и расход) и отключается.
Технология VARYPACK доступна для холодильных машин марки SPINCHILLER с водяным охлаждением конденсатора серии WSH-XSC.

За дополнительной информацией обращайтесь в офис CLIVET в Москве.
