Автоматика для вентагрегатов QuattroClima серии S14-ECO

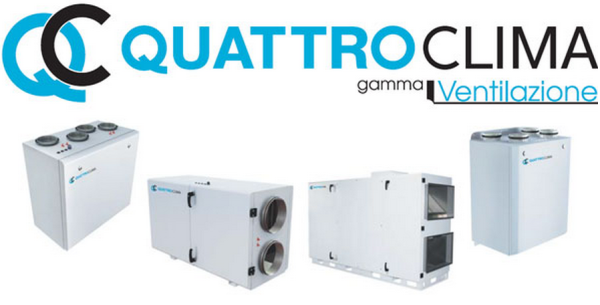

В 2014 году модельный ряд компактных приточно-вытяжных вентиляционных агрегатов QuattroClima претерпел ряд существенных изменений. Применение новых технологических решений для сокращения энергозатрат в процессе эксплуатации установок позволило представить на рынке вентоборудования новую серию энергоэффективных компактных приточно-вытяжных установок серии S14-ECO.

Среди технологических новшеств, стоит выделить:

применение шестигранного рекуператора с байпасной заслонкой 3х позиционного управления;

применение ротора с плавным регулированием скорости вращения (сигнал управления 0-10V);

применение высокопроизводительных вентиляторов с ЕС-двигателями со встроенной системой автоматического управления.

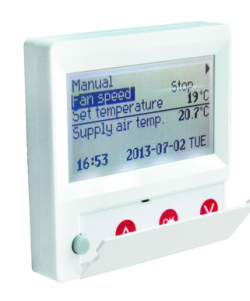

​Кроме того, применение новой системы автоматики обусловило существенное расширение функциональных возможностей вентустановки. Для управления вентиляционными агрегатами серии S14-ECO существует специальный выносной пульт управления FLEX.

Среди функциональных возможностей стоит выделить возможность разделения уровней доступа на пользовательский и сервисный. Данное деление позволяет разграничить возможности по изменениям настроек работы установки и избежать поломки его компонентов (по вине ввода ошибочных настроек).

Кроме того, к уже существующим сообщениям о работе вентагрегата добавлены данные о перегревах нагревателя и вентиляторов, обрыве ремня ротора, пожаре, загрязнении фильтров по моточасам. Появилась возможность вывести информацию на экран пульта FLEX о температуре и относительной влажности приточного и вытяжного воздуха до и после рекуперации. В новой версии платы для компактного вентагрегата с системой управления водяным нагревателем предусмотрен управляющий сигнал на запуск фреонового охладителя (релейный выход на запуск системы кондиционирования).

Новые функции, реализованные в версии автоматики V4.

1. Двухуровневое управление компактным вентагрегатом с пульта: пользовательский режим и сервисный режим. Пользовательский режим позволяет управлять всеми основными функциями системы автоматики. Сервисный режим необходим для внесения системных параметров работы вентагрегата, некорректные значения которых могут привести к выводу из строя, как отдельных компонентов, так и всего агрегата в целом.

2. Программирование работы компактного вентагрегата. Предназначено для установки графика работы агрегата по времени с различными параметрами работы системы вентиляции. 8 событий для каждого дня недели (1–7 недель) или групп дней недели (1–5 рабочие дни и 6–7 выходные дни).

3. Функция START/STOP. Включение и выключение компактного вентагрегата по внешнему дискретному сигналу, например по сигналу датчика движения или сигналу дверного выключателя (potential-free contacts). Включение вент агрегата производится в соответствии с последними настройками.

4. Функция Free Cooling. Ночное охлаждение воздуха в помещении уличным воздухом, если температура вытяжного воздуха выше уличного (минимальная температура указывается при про-граммировании функции).

5. Рекуперация холода. При включении функции происходит охлаждение приточного воздуха вытяжным если температура вытяжного воздуха ниже приточного.

6. Управление ротором. Плавное управление скоростью вращения ротора (0-10V DC), что позволяет изменять параметры теплообмена между приточным и вытяжным воздухом, способствует снижению затрат на нагрев (зимой) и охлаждение (летом) приточного воздуха.

7. Установка ограничений температуры приточного воздуха. При выборе режима работы компактного вентагрегата по показаниям датчика температуры вытяжного воздуха, можно установить ограничения приточного воздуха от -15°С до +40°С.

8. Управление вентиляторами. Программирование скоростей вентилятора «Stop», «Low», «Medium», «High». Параметры каждой скорости можно настроить в сервисном меню. Для вентагрегатов с ЕС-двигателями можно корректировать параметры скорости вращения двигателей притока и вытяжки по отдельности.

9. Проветривание (функция BOOST). Включение вентиляторов на максимальную скорость на запрограммированный период времени для быстрого проветривания помещений. Время продолжительности процесса настраивается в сервисном меню при помощи пульта FLEX.

10. Поддержание СО2 или постоянного давления. В новой версии платы появилась возможность подключения одного измерительного преобразователя СО2 или двух преобразователей давления. Использование данных преобразователей в системе управления компактным вент агрегатом влияет на точное поддержание заданных параметров микроклимата помещений. По сигналам от преобразователя СО2 или от преобразователей давления производится автоматический контроль скорости вентиляторов.

11. Управление компактным вентагрегатом. Управление компактным вентагрегатом возможно как через пульт FLEX, так и через компьютер по протоколу ModBus RTU, подключение осуществляется через интерфейс RS485. После отключения от сети и от пульта FLEX агрегат будет работать в соответствии с последними изменениями настроек (до момента поступления аварийных сигналов).

12. Раздельная индикация аварий.

Защита от перегрева нагревателя (программная защита);

авария «обрыв ремня» ротора или поломка ротора;

сигнал пожарной сигнализации; сигнал перегрева вентиляторов;

сигнал загрязнения фильтров или сигнал о необходимости замены фильтров по временному промежутку. Есть возможность назначить временной промежуток замены фильтр-вставок (мин. 168 ч. макс. 6482 ч.). Заводская установка 2160 ч.;

раздельная индикация аварий датчиков температур.

13. Индикация работы. Вывод сигнала о работе или остановке компактного вентагрегата на пульт диспетчера (световая сигнализация).
