Миниатюрные клапаны Buhler-AHS для форсунок: тихие, незаметные, экономные

Компания Buhler-AHS, производитель систем прямого форсуночного увлажнения воздуха, готовит еще одно обновление. Это новый клапан для активных форсунок, который имеет ряд преимуществ перед привычной моделью.

Система увлажнения воздуха Buhler-AHS основана на распылении высоко очищенной воды непосредственно в воздух помещения. При помощи специальных форсунок с рубиновым наконечником вода под давлением дробится на микронные капли, которые сразу же «растворяются» в окружающем воздухе. В зоны увлажнения вода поступает по закольцованной магистрали из специальной гибкой композитной трубки диаметром 8 мм. В нужных местах делаются Т-образные отводы непосредственно к распыляющим форсункам. В системе Manitoba использован принцип активных форсунок, что подразумевает возможность управлять подачей воды и, соответственно, увлажнением для каждой форсунки независимо. Для этого на конце Т-образного отвода перед распыляющей форсункой ставится регулирующий клапан.

Главным достоинством и гордостью Buhler-AHS является возможность скрытой установки форсунок, за исключением распыляющей головки. То есть подводящая трубка, регулирующий клапан, все присоединения могут быть скрыты от глаз. Это особенно ценно для жилых интерьеров, для которых в первую очередь созданы системы увлажнения Buhler-AHS.

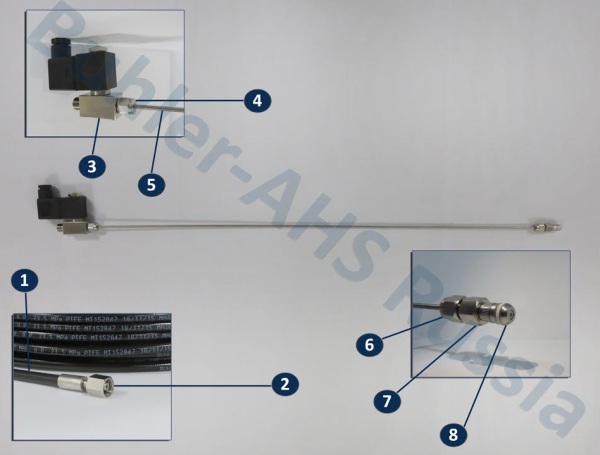

На рисунке показано фото новой форсунки. На нем:

1 – подводящая гибкая композитная трубка арт. HPH04-PTFE

2 – присоединяющий фитинг, нерж. сталь AISI 316L, арт.  AС.F01+ AС.F03

3 – регулирующий клапан, нерж. сталь AISI 316L, арт. AС.N13

4,6 – гайка с врезными кольцами, нерж. сталь AISI 316L, арт.  AС.SS03

5 – промежуточная трубка, пластичная нерж. сталь AISI 316L, арт. AС.SS01

7 – хвостовик распыляющей головки с микрофильтром, нерж. сталь AISI 316L, арт. AС.N09

8 – распыляющая головка с рубиновым наконечником, нерж. сталь AISI 316L, арт. AС.N07

Номер 5, или промежуточная трубка, создает преимущество скрытой установки. Она имеет длину 65 см и позволяет спрятать все основные элементы (номера от 1 до 5) далеко за потолком или за стеной, в соседнем помещении. Трубка выполнена из шлифованной нержавеющей стали, которая прошла специальную вакуумную термообработку. Эта технология делает трубку очень пластичной без потери прочности. Трубку можно гнуть пальцами и она четко сохраняет приданную форму.

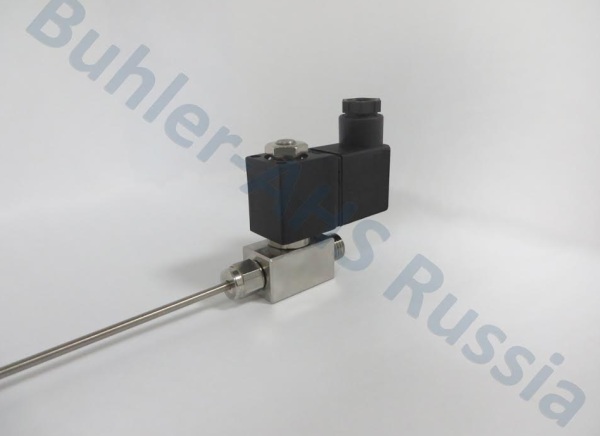

Нововведением является применение нового регулирующего клапана (номер 3). Он стал значительно компактнее, потребляет в 3 раза меньше электроэнергии и практически бесшумен. Кроме того, корпус выполнен из более прочной и коррозионностойкой нержавеющей стали AISI 316L.

Характеристики нового клапана:

- размер (с электромагнитной катушкой): 76х22х69, мм

- материал корпуса: коррозионностойкая низкоуглеродистая нержавеющая сталь AISI 316L

- входное присоединение: CEL 12x1.5

- выходное присоединение: 6/16 20UN Swagelok

- напряжение питания: 18 – 24 В постоянного тока

- потребляемая мощность: 6 Вт

- рабочее давление: 0 – 80 bar ( 0 – 8 МПа )

- диаметр проходного отверстия: 1,1 мм

- отверстия для крепления (2 шт): резьба M4

Клапан является самым большим компонентом форсунки, поэтому его новые компактные размеры сделали установку еще более гибкой.
