Технологии

• Бескаркасная конструкция корпуса
  Бескаркасная конструкция корпуса

  Функции и применение



  • Бескаркасная конструкция изготовлена из панелей типа «сэндвич», изогнутых в форме буквы «П», укрепленных изнутри системой ребер жесткости.
  • Устройство панели:
    • наружный материал: стальной оцинкованный    лист S280GD+Z275 покрытый    антикоррозионным слоем;
    • изоляционный материал:  пенополиуретан;
    • внутренний материал:  стальной оцинкованный    лист.
  • Корпус крепится на стальной раме, позволяющей транспортировать агрегат, подвешивать или устанавливать его на полу.
  • Доступ внутрь агрегата:  сбоку.
  • Агрегаты предназначены для работы, как внутри, так  и вне помещений.

  Преимущества

  • резкое уменьшение потерь энергии
  • удаление тепловых мостиков – исключение конденсации влаги на корпусе
  • высокая жесткость конструкции
  • лабиринтное соединение блоков – исключение перетоков воздуха
  • исключение поглощения влаги
  • большой срок эксплуатации
  • гладкие внутренние поверхности – исключение скопления загрязнений, гигиеничность, чистота
  •  легкие инспекционные панели – упрощение обслуживания
  •  высокая стойкость к внешним  атмосферным воздействиям
  • высокая механическая прочность

• Блок смешивания
  Блок смешивания

  Функции и применение:



  • Прямая утилизация энергии путем смешивания двух потоков  – наружного воздуха с частью  воздуха, удаляемого из помещения.
  • Работа агрегата с «внутренней» камерой смешивания в режиме быстрого обогрева.
  • Рециркуляция не применяется,  если удаляемый из помещения воздух содержит вредные пары и газы.
  • Блок смешивания (функция рециркуляции) поставляется опционально.

  Устройство:

  •  Блок имеет два входа с плавно регулируемыми воздушными клапанами и один выход для потока смешанного воздуха

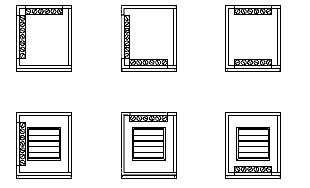

  •  Конфигурации входов/выходов:


• Блок шумоглушения
  Блок шумоглушения

  Функции и применение:



  • Снижение акустической мощности и в результате  уменьшение уровня акустического шума, источником которого является вентиляторная группа.
  •  Блок шумоглушения является опциональным элементом агрегата.

  Устройство:

  • Шумопоглощающие элементы (кулисы) имеют толщину 140 мм; наполнение кулис звукопоглощающая негорючая минеральная вата с плотностью 60 кг/м³
  • Корпус кулисы: рама из полимерного материала
  • Наружная поверхность: тонкая ткань («велон»), исключающая попадание в приточный воздух частичек минеральной ваты
  • Количество кулис в блоке: 2÷ 13 в зависимости от типоразмера блока

• Вентиляторная группа
  Вентиляторная группа

  Вентиляторная группа  PLUG с прямым приводом  - тип SWSI (VS 21÷650)

  Функции и применение:



  • Системы вентиляции и кондиционирования воздуха низкого и среднего давления с полным давлением до 2000 Па.
  • Радиальный вентилятор без корпуса одностороннего всасывания типа  PLUG с лопатками, загнутыми назад.

  Устройство:

  • Группа вентилятор и двигатель размещены на общей раме, отделенной от корпуса агрегата резиновыми изоляторами
  • Тип привода: Прямой, рабочее колесо смонтировано на валу электродвигателя
  • Электродвигатели типа TEFC (Totally Enclosed Fan Coolled)
  • Двигатели односкоростные, соответствующие стандарту IEC
  • Преобразователь частоты электрического тока – стандартный элемент вентиляторной группы.

  Вентиляторная группа  PLUG с клиноременной передачей  - тип SWSI (VS 180÷650)

  Функции и применение:



  • Системы вентиляции и кондиционирования воздуха низкого и среднего давления с полным давлением до 2000 Па.
  • Радиальный вентилятор без корпуса одностороннего всасывания типа  PLUG с лопатками, загнутыми назад.

  Устройство:

  • Группа вентилятор и двигатель размещены на общей раме, отделенной от корпуса  агрегата резиновыми изоляторами
  • Тип привода: клиноременная передача
  • Передаточные шкивы типа  Taper-lock, имеют втулки, облегчающие монтаж, регулирование и демонтаж  шкивов различного диаметра и позволяющее изменять передаточное отношение
  • Электродвигатель типа TEFC (Totally Enclosed Fan Coolled)
  • Двигатель односкоростной, соответствующий стандарту IEC

• Воздушный клапан (опция)
  Воздушный клапан (опция)

  Функции и применение:



  • Перекрытие  потока воздуха через агрегат.
  • Регулирование потока воздуха через агрегат. Регулирование степени смешивания потоков наружного и вытяжного воздуха в приточно-вытяжных установках.
  • Защита перекрестно-точного теплообменника – устанавливается на обводном канале (бай-пассе).

  Устройство:

  • Алюминиевые лопатки с уплотнителями из мягкого полимерного материала на краях
  • Алюминиевая рама
  • Вращение лопаток передается с помощью зубчатых колес из полимерного материала, смонтированных внутри рамы воздушного клапана
  • Шток, через который передается усилие для вращения,  имеет квадратное сечение и предназначен для монтажа сервопривода (воздушные клапаны площадью более 4 м2 имеют два штока, связанные тягой).
  • Moнтаж:
    • снаружи корпуса агрегата;
    • блок смешивания – внутри корпуса.

• Заборник воздуха, выброс воздуха, защитный козырек (опция)
  Заборник воздуха, выброс воздуха, защитный козырек (опция)

  Функции и применение:



  • Защита вентиляционно-кондиционирующего агрегата от внешних воздействий (вода, пыль, песок) при работе вне здания.
  • Каждый из опциональных элементов может поставляться отдельно.

  Устройство:

  •  Заборник воздуха: оцинкованная сталь толщиной 1 мм, покрытая дополнительным защитным слоем
  • Выброс воздуха: оцинкованная сталь толщиной 1 мм, покрытая дополнительным защитным слоем
  • Защитный козырек: алюминиевый профиль толщиной 1 мм

• Нагреватель водяной
  Нагреватель водяной

  Функции и применение



  • Подогрев приточного воздуха.
  • Подогрев приточного воздуха после его осушения.
  • Применяется при наличии источника горячей воды (теплосеть или котельная).

  Устройство

  • медные трубки с пакетами алюминиевых ребер-ламелей  (Cu/Al)
  • расстояние между ребрами-ламелями:
    •  VS 10÷ VS 15 - 2,1 мм
    • VS 21÷ VS 650 - 2,5 мм
  •  толщина ламелей: 0,1 мм (Al)
  •  толщина стенки трубы: 0,37 мм
  •  диаметр трубки:
    • VS 10÷15 – ⅜”
    • VS 21÷VS 650 – ½”
  • диаметр коллекторов:

  VS	DN	Материал	Соединение
  10,15	20	Латунь	резьбаR3/4"
  21 30,40 (≤4R)	25	Латунь	резьбаR1"
  30,40 55,75 (≤4R) 100,120,150 (2R)	32	Латунь	резьба R11/4"
  55 (6R,8R) 75,100,120,150 (4R) 180(2R)	50	Сталь	резьба R2"
  120 - 650	80	Сталь	резьба R3"
  180 - 400 (8R) 500 - 650 (≤2R)	2x80	Сталь	резьба 2xR3"

  •  число рядов: 2÷8
  •  патрубки для подключения   питания водой имеют устройства для слива воды и отвода воздуха
  • Патрубки для подключения питания находятся на стороне обслуживания агрегата.
  • Подключение нагревателя по прямоточной схеме может привести к снижению его тепловой  мощности на 10-20%.



• Нагреватель электрический
  Нагреватель электрический

  Функции и применение



  • Подогрев приточного воздуха;
  • Подогрев воздуха после его осушения;
  • Применяется при отсутствии горячей воды и при относительно небольших тепловых мощностях нагревателя.

  Устройство

  • группа нагревательных элементов сопротивления, изготовленных из сплава Cr-Ni-Fе с мощностью 6 кВт/400 В каждый
  • корпус: рама из оцинкованной стали
  • клеммная планка
  • каждый нагреватель имеет стандартно термостат, защищающий от перегрева
  • при поставке оборудования с комплектом автоматики  в нагревателе стандартно монтируется модуль управления.
  • подключение проводов к клеммной планке нагревателя  производится со стороны обслуживания агрегата.
  • мощность нагревателя может регулироваться  плавно с помощью блока плавного регулирования  (опциональный элемент автоматики) или же  ступенчато (схема подключения представлена  в Инструкции по монтажу и эксплуатации).

• Освещение (опция)
  Освещение (опция)

  Функции и применение:



  •  Контроль внутренних камер и сервисное обслуживание.

  Устройство:

  • Корпус
  • Люминесцентная лампа

• Фильтры предварительной очистки
  Фильтры предварительной очистки

  Ячейковый фильтр – тип CG (VS 10÷650)

  Функции и применение



  • В качестве единственного фильтра в системах вентиляции и кондиционирования воздуха для помещений с обычными требованиями по чистоте воздуха.
  • В качестве фильтра 1-ой ступени перед фильтрами более высокого класса  в системах вентиляции и кондиционирования воздуха для помещений с высокими  требованиями по чистоте воздуха. Примеры применения:
    • гостиницы;
    • рестораны;
    • кинотеатры;
    • театры;
    • торговые центры;
    • концертные залы.

  Устройство

  • Фильтрующая ткань уложена между гофрированными стальными  сетками, смонтированные в рамке толщиной 50 мм
  • фильтрующая ткань изготовлена из полиэстрового волокна
  • Монтаж: направляющие элементы, позволяющие при необходимости быстро и просто заменять фильтры.

  Карманные фильтры - тип G4, F5 (VS 21÷650)

  Функции и применение



  • В качестве единственного фильтра в системах вентиляции и кондиционирования воздуха для помещений с обычными требованиями по чистоте воздуха.
  • В качестве фильтра 1-ой ступени перед фильтрами более высокого класса  в системах вентиляции и кондиционирования воздуха для помещений с высокими  требованиями по чистоте воздуха. Примеры применения:
    • гостиницы;
    • рестораны;
    • кинотеатры;
    • театры;
    • торговые центры;
    • концертные залы.

  Устройство

  • фильтрующие карманы  длиной 300 мм, закре-пленные в металлической раме толщиной 25 мм
  • фильтрующая ткань из полиэстрового волокна
  • вертикальный блок фильтрующих карманов
  • Монтаж: направляющие элементы, позволяющие быстро и просто заменять фильтры при необходимости.

• Фильтры тонкой очистки
  Фильтры тонкой очистки

  Карманный фильтр - тип F7 (VS 21÷650)

  Функции и применение



  • В качестве фильтра 2-ой ступени   в системах вентиляции и кондиционирования воздуха для помещений с высокими  требованиями по чистоте воздуха. Примеры применения:
    • больницы;
    • аптеки;
    • пищевая промышленность;
    • покрасочные камеры;
    • сушильные помещения.

  Устройство

  • фильтрующие карманы длиной 600 мм в металлической раме толщиной 25 мм
  • фильтрующая ткань из полиэстрового волокна
  • вертикальный блок фильтрующих карманов
  • монтаж: направляющие элементы, позволяющие при необходимости быстро и просто заменять фильтры.

  Карманный фильтр - тип F9  (VS 21÷650)

  Функции и применение



  • В качестве последней ступени фильтрации в системах вентиляции и кондиционирования воздуха для чистых помещений.
  •  В качестве предварительной очистки перед  фильтрами из активированного угля  в системах вентиляции и кондиционирования воздуха. Примеры применения:
    • электронная промышленность;
    • оптическая промышленность;
    • стерильные операционные залы;
    • чистые помещения фармацевтики.

  Устройство

  • фильтрующие карманы длиной 600 мм в металлической раме  толщиной 25 мм
  • фильтрующая ткань  из полиэстрового волокна
  • вертикальный блок фильтрующих карманов
  • Монтаж: направляющие элементы, позволяющие быстро и просто заменять фильтры при необходимости.

• Эластичная вставка (опция)
  Эластичная вставка (опция)

  Функции и применение:



  • Предохранение от переноса вибрации агрегата на вентиляционные каналы.
  • Компенсация несовпадения осей канала и выходного окна агрегата.

  Устройство:

  • Фланец: оцинкованная сталь толщиной 1 мм и шириной 30 мм
  • Эластичная ткань из полиэстера с полихлорвиниловым покрытием
  • РЕ имеет заземляющий провод для выравнивания потенциалов

• Энергоутилизация
  Энергоутилизация

  Вращающийся негигроскопический регенератор

  Функции  и применение



  • Энергоутилизация осуществляется путем охлаждения потока теплого воздуха (вытяжного или наружного) и передачей тепла потоку более холодного воздуха, протекающего в противоположном направлении.
  • Отбор скрытой теплоты при конденсации водяных паров из более теплого воздуха и передача этого тепла более холодному воздуху, если насадка ротора имеет температуру ниже температуры точки росы.
  • Энергоутилизация осуществляется без полного разделения потоков воздуха (возможен переток около 2-3 %). Применяется в сблокированных приточно-вытяжных агрегатах.
    • вертикальная конструкция: VS 21÷650

  Устройство

  • Ротор толщиной 400÷500 мм с валом, установленном на подшипниках, размещен в стальной каркасной конструкции
  •  Насадка (наполнение) ротора - попеременно уложенные плоские и волнообразные ленты из алюминия толщиной 0,07 мм, образующие каналики с эквивалентным диаметром 1,6 мм для прохода воздуха
  • Электропривод с переменной скоростью вращения для поддержания максимальной эффективности и регулирования степени энергоутилизации
  • Очистной шлюз ограничивает до минимума переток вытяжного воздуха в приточный
  • Щеточное уплотнение,  размещенное по ободу ротора и на линии раздела, является дополнительной защитой от перетоков воздуха
  • При возникновении опасности замерзания конденсата на роторе теплообменника система автоматики снижает скорость вращения, что позволяет прогревать поверхности,  на которых выпадает иней.

  Перекрестно - точный теплообменник

  Функции  и применение



  • Передача теплоты от  теплого воздуха(вытяжного или наружного) к воздуху более холодному через разделяющую два потока воздуха твердую стенку.
  • Утилизация осуществляется при высокой степени разделения двух потоков (99,9%).  Применяется в сблокированных приточно-вытяжных агрегатах.
    • горизонтальная конструкция:VS 10÷15
    • вертикальная конструкция: VS 21÷650

  Устройство

  • Пакет алюминиевых пластин толщиной  0,12÷ 0,2 мм поперечно штампованных, между которыми попеременно и перекрестно протекают два потока воздуха - вытяжной и приточный
  • внутренний обводной канал (бай-пасс) (VS 21÷ VS 650) с воздушным клапаном, с помощью которого можно направить наружный воздух мимо «окна» теплообменника  для:
    • отключения функции энергоутилизации
    • защиты теплообменника от заиндевения
  • сепаратор-каплеуловитель с ванной-поддоном для сбора конденсата

  Блок гликолевых теплообменников

  Функции  и применение



  • Передача теплоты от теплого (вытяжного или наружного) к холодному воздуху при полном разделении приточного и вытяжного  потоков.
  • Блок  применяется при необходимости разделения  приточного и вытяжного агрегатов  на значительное расстояние.

  Устройство

  • Блок из двух теплообменников – один в потоке вытяжного воздуха, другой в потоке приточного воздуха воспринимают и отдают тепло с помощью циркулирующего теплоносителя (раствор воды и гликоля)
  • Оба теплообменника имеют такую же конструкцию, как и водяные нагреватели VTS
  • число рядов:8
  • Трубопроводы контура питания, циркуляционный насос и система регулирования не поставляются компанией VTS.
  • Патрубки для подключения трубопроводов находятся на стороне обслуживания  агрегата.
  • Подключение трубопроводов питания к верхнему или нижнему патрубкам производится в зависимости от стороны обслуживания агрегата так, чтобы теплообменники работали в противоточном режиме по отношению к воздушному потоку.
  • Прямоточное подключение теплообменников может вызвать снижение эффективности работы блока до 20%.
