Тепломаш

Технологии

Использована высокоэффективная аэродинамическая схема ЦАГИ диаметрального вентилятора с источником тепла на стороне всасывания и прямым соплом, позволяющим организовать равномерную дальнобойную классическую турбулентную струю. Для каждой модели завесы приведен факел свободной (т.е. неограниченной полом и стенками) струи. На заданных расстояниях от сопла завесы указана скорость V на оси струи -максимальная скорость потока в данном сечении. Пользуясь этими данными, можно определить, какова будет скорость на оси струи на интересующем Вас расстоянии от сопла, при условии, что струя ничем не ограничена (например, полом).

Вентилятор

Тепловентилятор имеет корпус, изготовленный из листовой стали с высококачественным полимерным покрытием. Внутри корпуса расположены электрический или водяной воздухонагреватель и вентилятор. Вентилятор всасывает воздух из помещения, поток воздуха нагревается в воздухонагревателе и выбрасывается в помещение через защитно-декоративную сетку.

Водяные источники тепла

Водяные источники тепла - водяные двухходовые теплообменники, выполненные из медных труб с насадными пластинчатыми алюминиевыми ребрами (заводы Чехии и Словакии). Теплообменник является неразборным.

Теплоноситель подается в теплообменник и отводится из него через патрубки DIN 3/4", выступающие из корпуса.

Во избежание размораживания теплообменника завесы при аварийном отключении горячей воды в зимнее время во всех моделях предусмотрен слив теплоносителя. Ма торце одного из трубчатых коллекторов имеется резьбовая заглушка для организации слива.

Водяные источники тепла

Водяные источники тепла - водяные двухходовые теплообменники, выполненные из медных труб с насадными пластинчатыми алюминиевыми ребрами. Теплообменник является неразборным узлом. Теплоноситель подается в теплообменник и отводится из него через подрубки, выступающие из корпуса. Во избежание размораживания теплообменника время во всех моделях предусмотрен слив теплоносителя. На торце одного из трубчатых коллекторов имеется резьбовая заглушка для организации слива.

Диаметральные (cross-flow-fan) вентиляторы

Диаметральный вентилятор к тепловой завесе Тепломаш В подавляющем большинстве завес использованы вентиляторы диаметрального типа (cross-flow-fan). Длиннное рабочее колесо (от 6 до 9 диаметров) такого вентилятора располагается вдоль корпуса завесы. Это позволяет организовать равномерное по длине завесы всасывание воздуха и его подачу в сопло, что способствует правильному формированию истекающей из завесы заградительной струи.

Лопасти рабочих колёс направлены не по образующей цилиндра, а под небольшим углом к ней. Тем самым смягчается "ударное" взаимодействие лопаток с языком вентилятора при вращении колеса и снижается уровень шума.

В некоторых моделях использованы радиальные вентиляторы.

Защитно-декоративная решетка

Специальная защитно-декоративная решетка на выходном окне тепловентилятора направляет поток нагретого воздуха вниз под углом 45^o.

Корпус

Завеса имеет корпус, изготовленный из листовой стали, защищённый высококачественным полимерным покрытием снаружи и изнутри. Термостойкость покрытия 180o. Стандартный цвет - RAL 9010 (белая шагрень блеск 90%). Для завес серий 400 и 500 стандартный цвет - эмаль молотковая (блеск 90%). По заказу возможно любое моно- и полицветное решение.

Окраска

Окраска тепловентиляторов: корпусные детали тепловентиляторов защищены снаружи и изнутри высококачественным полимерным покрытием. Термостойкость покрытия - 180°С. Стандартный цвет - RAL 2004 (оранжевая шагрень блеск 90%). По заказу возможно любое моно-и полицветное решение.

Осевые вентиляторы

На всех тепловентиляторах установлены осевые вентиляторы. Крыльчатки вентиляторов изготовлены из алюминия или из стали, покрытой высококачественным полимерным покрытием.

Пульт управления

Пульт управления позволяет поддерживать необходимую температуру воздуха вблизи проёма и регулировать производительность завесы и тепловую мощность.

С одного пульта можно управлять шестью одинаковыми завесами серии 100.

Пульт управления

Управление завесами осуществляется с выносного пульта, входящего в комплект поставки. Пульт управления позволяет поддерживать необходимую температуру воздуха вблизи проёма и регулировать производительность завесы и тепловую мощность. С одного пульта можно управлять шестью одинаковыми завесами КЭВ-П201(211) или двумя одинаковыми завесами КЭВ-П202(212).

Пульт управления

С одного пульта можно управлять двумя одинаковыми завесами КЭВ-П304 или двумя одинаковыми завесами КЭВ-П301, или четырьмя одинаковыми завесами КЭВ-П303(313).

Пульт управления

Пульт управления позволяет поддерживать заданную температуру воздуха вблизи проема путем изменения производительности и тепловой мощности завесы. С одного пульта без специальных изменений можно управлять максимально двумя завесами КЭВ-П305 или четырьмя завесами КЭВ-П306.

Пульт управления

Управление завесами осуществляется с выносного пульта, входящего в комплект поставки. Пульт дает возможность переключать частоту вращения вентилятора, чем изменяется расход воздуха. При наличии смесительного узла пульт управления позволяет поддерживать заданную температуру воздуха вблизи проема путем изменения производительности и тепловой мощности завесы. При наличии смесительного узла пульт управления позволяет поддерживать заданную температуру воздуха вблизи проема путем изменения производительности и тепловой мощности завесы. С одного пульта без специальных изменений можно управлять максимально шестью завесами КЭВ-20П211W, или двумя завесами КЭВ-29П212W.

Пульт управления

Управление завесами осуществляется с выносного пульта, входящего в комплект поставки. Пульт дает возможность переключать частоту вращения вентилятора, чем изменяется расход воздуха. При наличии смесительного узла пульт управления позволяет поддерживать заданную температуру воздуха вблизи проема путем изменения производительности и тепловой мощности завесы. С одного пульта без специальных изменений можно управлять максимально двумя завесами КЭВ-60П314W или четырьмя завесами КЭВ-28П313W, или двумя завесами КЭВ-42П311W .

Пульт управления

Управление завесами осуществляется с выносного пульта, входящего в комплект поставки. Пульт дает возможность переключать частоту вращения вентилятора, чем изменяется расход воздуха. При наличии смесительного узла пульт управления позволяет поддерживать заданную температуру воздуха вблизи проема путем изменения производительности и тепловой мощности завесы. С одного пульта без специальных изменений можно управлять максимально двумя завесами КЭВ-28П315W или двумя завесами КЭВ-60П316W.

Пульт управления

Управление завесами осуществляется с выносного пульта, входящего в комплект поставки. Пульт дает возможность переключать частоту вращения вентилятора, чем изменяется расход воздуха. При наличии смесительного узла пульт управления позволяет поддерживать заданную температуру воздуха вблизи проема путем изменения производительности и тепловой мощности завесы. С одного пульта без специальных изменений можно управлять максимально одной завесой КЭВ-98П412W или двумя завесами КЭВ-44П413W.

Пульт управления

Для переключения режимов расхода воздуха завеса комплектуется пультом, состоящим из двух блоков - силового пульта, и пульта управления.

При правильно подобранной завесе и наличии смесительного узла пульт управления позволяет поддерживать заданную температуру вблизи проема.

С одного пульта можно управлять девятью завесами КЭВ-140П511W, или шестью завесами КЭВ-200П512W.

Пульт управления

Управление завесами осуществляется с выносного пульта, входящего в комплект поставки. Предусмотрено раздельное включение с пульта вентилятора и воздухонагревателя, что позволяет использовать завесы в летнее время для защиты от жары, пыли, насекомых, дыма, запахов.

Пульт управления позволяет поддерживать заданную температуру воздуха вблизи проема путем изменения производительности и тепловой мощности завесы.

С одного пульта можно управлять двумя одинаковыми завесами КЭВ-П601Е, или одной завесой КЭВ-П603Е, или двумя одинаковыми завесами КЭВ-П604Е.

Пульт управления

Управление тепловентиляторами осуществляется с выносного пульта, входящего в комплект поставки. Пульт дает возможность переключать частоту вращения вентилятора, чем изменяется расход воздуха. При наличии смесительного узла пульт управления позволяет поддерживать заданную температуру воздуха вблизи проема путем изменения производительности и и тепловой мощности (при оснащении тепловентилятора смесительным узлом).

Радиальные вентиляторы

На тепловентиляторах серии МП установлены радиальные вентиляторы. Крыльчатки вентиляторов изготовлены из алюминия или из стали, покрытой высококачественным полимерным покрытием.

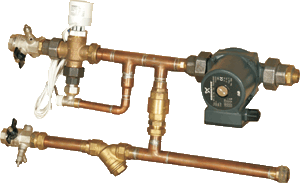

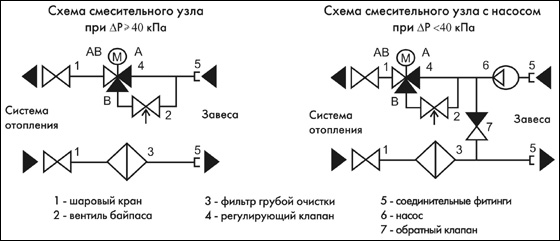

Смесительные узлы (опция)

При наличии смесительного узла* пульт управления позволяет поддерживать заданную температуру воздуха вблизи проема путем изменения расхода теплоносителя через воздухонагреватель завесы/тепловентилятора.

- смесительный узел с насосом позволяет осуществлять указанное выше регулирование при разности давлений теплоносителя в прямой и обратной магистрали (в месте установки завесы) менее 40кПа.

- смесительный узел с насосом помогает предотвратить разморозку теплообменника и дает дополнительное время на слив теплоносителя при аварийном отключении.

* На данный момент смесительные узлы поставляются как опция

Современный, компактный и высокоэффективный воздухонагреватель из медных труб с алюминиевыми пластинчатыми ребрами

Тепловая защита завес

Завесы с электрическим источником тепла снабжены устройством аварийного отключения ТЭНов в случае перегрева корпуса. Перегрев может наступить по следующим причинам:

входное и выходное окна завесы загромождены посторонними предметами (или сильно загрязнены);
вышел из строя вентилятор;
тепловая мощность завесы сильно превышает теплопотери помещения, в котором она работает (например, в тамбуре небольшого объема).

Кроме того, завесы снабжены автоматической задержкой выключения вентилятора при выключении завесы через пульт управления. Вентилятор продолжает продувку до тех пор, пока температура ТЭНов не снизится до заданной величины (1-2 мин.). Это позволяет увеличить срок службы ТЭНов.

Терморегулятор

Во всех тепловентиляторах устанавливается терморегулятор, позволяющий поддерживать необходимую температуру воздуха в помещении в диапазоне от +5 до + 40^oС.

Управление

Управление завесой осуществляется трёхклавишным переключателем на корпусе завесы: общее включение и 2 режима мощности.

Управление с помощью выносного пульта

Электрические источники тепла

В качестве электрических источников тепла используются оребренные трубчатые электрические нагреватели (ТЭНы) диаметром 13 мм. Длина, мощность ТЭНов и скорость их обдува подобраны таким образом, чтобы температура их поверхности (под ребрами) не превышала 400°С.

Электрический источник тепла

В качестве электрического источника тепла используются "рeбeрные" трубчатые электрические нагреватели (ТЭНы) шведского производства из нержавеющей стали.

Условия эксплуатации тепловентилятора с электрическим источником тепла:

Температура окружающего воздуха, °С -40. ..+40
Относительная влажность воздуха при температуре 20°С не более, % 80
Содержание пыли и других примесей в воздухе не более, мг/м 310
Не допускается присутствие в воздухе веществ, агрессивных по отношению к углеродистым сталям (кислот, щелочей), липких и горючих веществ, а также волокнистых материалов (смол, технические волокон).

Электродвигатели

Завесы оснащены двигателями 4 типов:

Внешнероторные двигатели (фирма ebmpapst, Германия) отличаются стабильной частотой вращения и низким уровнем шума. Частота вращения легко регулируется путем уменьшения напряжения. В электродвигателях применены рассчитанные с запасом, закрытые с обеих сторон, снабженные смазочным материалом длительного срока службы шариковые подшипники. Класс защиты IР00.
JB-двигатель (ebmpapst) представляет собой асинхронный двигатель с короткозамкнутым ротором и выполнен в виде однофазного двигателя переменного тока. Используемая модификация имеет 3 ступени частоты вращения. Подшипники качения со смазкой длительного срока службы. Класс защиты IP44.
Q-мотор (ebmpapst) - двигатель квадратной формы с расщепленными полюсами, имеет самоустанавливающиеся подшипники скольжения из металлокерамики, с автоматической смазкой и большой емкостью для масла. Средний срок службы при комнатной температуре 30000 часов. Класс защиты IP42.
Специальный однофазный электродвигатель типа АИР с импортными подшипниками. Класс защиты IP54.

Электродвигатели

Тепловентиляторы оснащены электродвигателями трех типов:

Q-мотор (ebmpapst) двигатель квадратной формы с расщепленными полюсами имеет самоустанавливающиеся подшипники скольжения из металлокерамики с автоматической смазкой и большой емкостью для масла. Средний срок службы при комнатной температуре 30000 часов. Класс защиты IP42.
Внешнероторные двигатели (фирма ebmpapst, Германия) отличаются стабильной частотой вращения и низким уровнем шума. Частота вращения легко регулируется путем уменьшения напряжения. В электродвигателях применены рассчитанные с запасом, закрытые с обеих сторон, снабженные смазочным материалом длительного срока службы шариковые подшипники. Класс защиты 1Р00.
Трехфазные электродвигатели типа АИР. Класс защиты IP54.
