Современные вентиляционные системы загородных домов на базе компактных установок с рекуперацией тепла от SALDA

Особенность современных городов такова, что их жители как можно чаще стараются выбираться из своих квартир и офисов за город для того, чтобы погрузиться в атмосферу тишины и спокойствия, отдохнуть и побыть подальше от суеты и высокого ритма города. Гармонию природы сложно переоценить, только прогуливаясь по лесу или сидя на берегу озера можно получить необходимое современному человеку уединение, возможность спокойно размышлять и ощутить прилив сил для новых свершений. И почти всегда хочется подольше побыть за городом.

В этом смысле становится понятным постоянный рост количества людей, предпочитающих для постоянного проживания не квартиру в городе, а индивидуальный дом или коттедж, находящийся хоть и недалеко от города, но с участком собственной земли, где можно развести сад или цветник. Не останавливает многих даже тот факт, что собственный дом достаточно сложен в части эксплуатации необходимых обслуживающих систем. В многоквартирных домах функции по эксплуатации всех систем берет на себя управляющая компания, а в частном доме, как правило, все это ложится целиком на владельца дома. Электричество, водоснабжение, отопление и вентиляция — все эти системы уже давно стали необходимыми для комфортного проживания в загородном доме.

Как и все системы, обслуживающие здания, вентиляция сегодня становится более интеллектуальной, энергоэффективной и экологичной. Увеличение стоимости энергоносителей и общая тенденция к сохранению экологии диктуют определенные условия работы вентиляционных систем, направленные на повышение энергоэффективности. Обязательным условием работы вентиляционной установки обслуживающей частный дом сегодня становится энергоэффективные устройства, такие как утилизатор тепла вытяжного воздуха и вентиляторы с EC-двигателями.

Вентиляционные приточно-вытяжные установки с утилизайцией тепла (Рис.1) на протяжениии многих лет выпускаются европейским заводом SALDA. Конструкция таких установок постоянно совершенствуется с появлением новых технологий. Установки SALDA предназначены эффективно вентилировать, очищать и подогревать воздух как в большом доме или небольшом офисе, так и в компактном коттедже или в квартире. Диапазон расхода воздуха составляет от 200 м³/ч до 6000 м³/ч. В установках SALDA реализованы два вида теплоутилизаторов — это пластинчатый рекуператор (серия RIS) и роторный регенератор (серия RIRS).

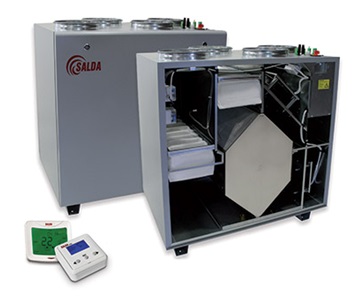

Рис.1. Компактные приточно-вытяжные установки с рекуперацией тепла SALDA RIS и RIRS

Используемые в установках рекуператоры или регенераторы производятся так, чтобы максимально эффективно передавать тепло вытяжного воздуха холодному приточному воздуху. Данные устройства хорошо справляются со своей задачей, этому способствуют современные технологии и материалы, применяемые на производстве.

Максимальная температурная эффективность работы рекуператора и регенератора составляет 90%.

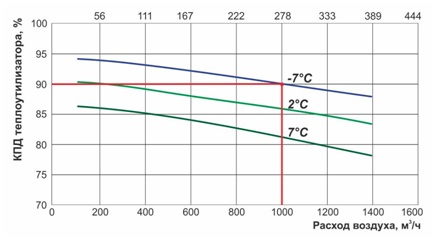

Рис.2. КПД теплоутилизатора установки SALDA RIRS 1200VE EKO 2.0.

Например, установка с регенератором RIRS 1200VE EKO 2.0 при расходах приточного и вытяжного воздуха равных 1000 м³/ч, при температуре наружного воздуха −7⁰С и температуре внутри помещения 20⁰С работает в режиме с эффективностью регенератора в 90%. (Рис.2).

А это значит, что приточный воздух, пройдя через регенератор, нагреется с −7⁰С до + 15-16⁰С без дополнительного подогрева.

Также свою лепту в экономию энергии вносят энергоэффективные вентиляторы с электронно-коммутируемыми двигателями, которые потребляют меньше энергии, чем вентиляторы с обычными асинхронными двигателями. В среднем энергопотребление таких двигателей до 15% меньше при тех же рабочих характеристиках. Еще одним преимуществом использования EC-вентиляторов является низкий уровень шума. Кроме этого они отличаются компактными размерами, что положительно сказывается на общих габаритах установки.

Если нагрев воздуха от теплоутилизатора будет недостаточен, в установке предусмотрен электрический или водяной нагреватель, который нагреет воздух до необходимой температуры. При этом приоритет в работе принадлежит теплоутилизатору. Нагреватель не включится до тех пор, пока достаточно производительности рекуператора. Такая схема приоритетов в работе обеспечивает экономию энергоносителя при эксплуатации. Эксплуатация вентиляционной системы в доме довольно сложна. Но это не значит, что разобраться в вопросах инженерии невозможно. Тем более что, современные устройства управления вентиляционными системами позволяют без специальных знаний эффективно и просто управлять вентиляцией в доме.

Управление начинается с задания на пульте агрегата расхода воздуха и температуры подобно тому, как это делается на пульте бытового кондиционера. Температуру поступающего в помещение воздуха можно контролировать как по датчику температуры приточного воздуха, так и по датчику вытяжного воздуха. Контроль температуры приточного воздуха по датчику вытяжного воздуха удобен тем, что учитываются дополнительные теплопритоки в помещение, и нагрев воздуха происходит в соответствии с ними. Далее на пульте можно установить необходимую скорость вентиляторов, что обуславливает, какой будет осуществляться воздухообмен. Можно доверить управление работой установки контроллеру встроенной системы автоматики. Есть несколько режимов автоматической работы установки, например, режим работы по показаниям датчика концентрации углекислого газа CO₂ . В данном режиме устанавливается критическая отметка концентрации углекислого газа в помещении, соответствующая определенному объему воздухообмена. При увеличении количества людей в помещении будет повышаться уровень концентрации углекислого газа. По достижении критического значения концентрации CO₂, автоматика сработает, увеличив скорость вентиляторов и, соответственно, объем свежего воздуха. Как только концентрация углекислого газа приходит в норму, автоматика среагирует и переведет работу установки в соответствующий режим. Также можно активировать режим поддержания постоянного давления в системе воздуховодов и режим экономной работы «ECO». Режим поддержания постоянного давления в системе применяется, когда установка обслуживает несколько помещений, но часть их используются не регулярно. Режим поддержания давления позволяет регулировать работу установки таким образом, что объем подаваемого воздуха уменьшается или увеличивается в соответствии с количеством используемых помещений. Режим «ECO» позволяет контролировать температуру приточного воздуха путем снижения скорости вентиляторов.

Все модули приточно-вытяжной установки имеют защитные устройства, необходимые для того, чтобы отключать оборудование прежде, чем оно будет повреждено в случаях неправильной эксплуатации. Вентиляторы снабжены защитой от перегрева и защитой от блокировки ротора электродвигателя, электрический нагреватель — защитой от перегрева нагревательных элементов, водяной нагреватель — трехступенчатой защитой от обмерзания. В случае аварийных ситуаций на экране пульта появляется информация об аварии. Также автоматика просигнализирует, если засорится воздушный фильтр. Предусмотрена возможность подключения внешнего сигнала об аварии, например пожарной сигнализации, при этом при возникновении аварийной ситуации автоматика отключит питание всей установки.

Пульты управления PRO и TPC вентиляционных установок SALDA дают широкие возможности по рациональной эксплуатации оборудования посредством программирования режимов работы на каждый день недели. На каждый день можно вручную ввести четыре разных режима работы с разными данными по скорости вентиляторов и установленной температуре, которые будут включаться в установленное время на протяжении дня. Например, в будние дни, когда все находятся на работе, установка может уменьшать расход воздуха, а в выходные работать с увеличенным расходом воздуха. Также можно запрограммировать разный режим работы установки в утренние, дневные и ночные часы.

Все оборудование установки располагается в едином компактном корпусе. Это значит, что не потребуется собирать и соединять отдельные части установки. Все, что необходимо для начала работы агрегата, подсоединить воздуховоды и электропитание. Корпус изготовлен из панелей толщиной от 20 до 50 мм (в зависимости от модели). Наполнителем панелей является акустическая минеральная вата, предотвращающая распространение шума от работающей установки в окружающую среду. Установки SALDA отличаются небольшими размерами и не займут много места в техническом помещении дома или офиса.

На примере коттеджного поселка "Лукашево«(г.Хабаровск) установки проявили себя как надежное и эффективное оборудование (Рис.3). Более 130 коттеджей, оснащенных современным вентиляционным оборудованием SALDA, успешно сданы в эксплуатацию в 2012 году, и приняли своих жильцов.

Рис.3. Коттеджный поселок «Лукашево»

Расчетная зимняя температура в г. Хабаровске —31⁰С, что гораздо холоднее, чем в странах Европы. Благодаря тому, что все установки SALDA адаптированы для работы в российском климате с холодными зимами, они работают в штатном режиме весь холодный период. При необходимости в особо холодные дни при возникновении угрозы обмерзания рекуператора, включается предварительный нагреватель необходимой мощности. Рассмотрим использование установки на конкретном примере.

Двухэтажный коттедж общей площадью 168,5 м^₂ с тремя спальнями, тремя санузлами и гаражом. Проектом предусматривается приточно-вытяжная вентиляция во всех жилых комнатах. Объем приточного воздуха рассчитывается по площади помещений, из расчета 3 м 3 на каждый квадратный метр. Общий воздухообмен составил порядка 270 м³ /ч приточного и 240 м³ /ч вытяжного воздуха. По таким параметрам для данного проекта была выбрана приточно-вытяжная установка с пластинчатым рекператором и дополнительным водяным нагревателем SALDA RIS 700 HW. Установка размещена в гараже. (Рис.4)

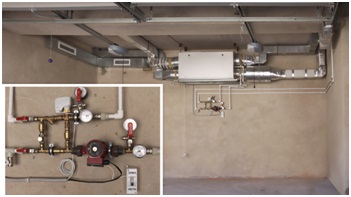

Рис.4. Размещение основного вентиляционного оборудования в типовом коттедже в поселке «Лукашево».

Оборудование было запущено в эксплуатацию осенью 2011 года (первая очередь) и осенью 2012 года (вторая очередь). Установки успешно отработали почти два года. Нареканий по работе систем в зимний период не возникало, что фактически доказывает работоспособность вентиляционного оборудования SALDA в условиях сурового российского климата.

Рис.5. Схема вентиляционной системы типового коттеджа в поселке «Лукашево»

Оборудование SALDA производится на территории Евросоюза, в Литве. Оснащенные по последнему слову техники производственные цеха управляются сравнительно небольшим количеством персонала, около 200 человек. Это говорит о высокотехнологичном автоматизированном производстве. На всю продукцию SALDA имеются необходимые сертификаты качества и соответствия, как европейские, так и российские. Строгий контроль качества выпускаемой продукции, собственные исследовательские лаборатории, в которых испытывают новые образцы и 22 летний опыт работы свидетельствуют о том, что предприятие SALDA является одним из лидеров на современном европейском рынке вентиляции.

---
