Как расположить секции приточного и вытяжного вентилятора в установках с роторным регенератором

Перед инженерами, подбирающими агрегаты с роторным теплообменником, зачастую возникает вопрос: как лучше расположить секции вентиляторов относительно роторного регенератора? Для установок, эксплуатируемых в российских климатических условиях, приточный вентилятор рекомендуется располагать после ротора и, чаще всего, самым последним элементом приточной части установки. Это объясняется тем, что температуры наружного воздуха в зимний период времени достигают значений, которые не входят в диапазон допустимых температур работы двигателей, поэтому приточные вентиляторы должны пропускать через себя подогретый и предварительно-обработанный воздух.

Для секции вытяжного вентилятора возможны разные варианты размещения.

Вариант 1. Стандартное расположение вентиляторов

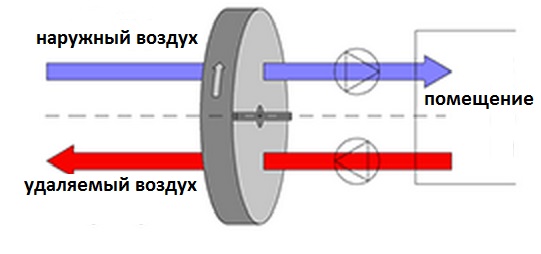

Приточный и вытяжной вентиляторы располагаются после роторного рекуператора, относительно движения приточного и вытяжного потоков воздуха, соответственно.

Такое расположение реализовано в шаблоне приточного-вытяжной установки с рекуперацией тепла в программе QC Ventilazione. Если выбрать этот шаблон, то априори, схематичное изображение установки выглядит так:

Воздушные заслонки - первые элементы приточной и вытяжной частей системы и стоят на входах соответствующих потоков воздуха, а вентиляторы устанавливаются в самом конце.

При таком расположении вентиляторов создается правильная разность давлений наружного и удаляемого воздуха. Установка дроссельной заслонки на входе воздуха в установку из помещения (вытяжной поток) позволяет регулировать перепад давления.

Вариант 2. Вытяжной вентилятор перед роторным рекуператором

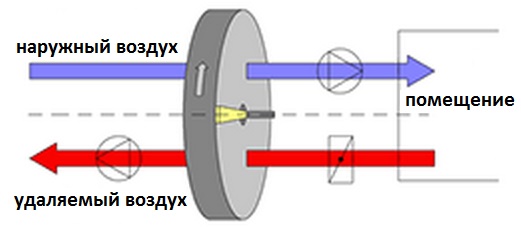

Расположение приточного вентилятора ничем не отличается от предыдущего варианта. А секция вытяжного вентилятора в этом случае располагается перед роторным регенератором, на входе в установку воздуха из помещения, после фильтрующей вставки. В таком случае воздушный клапан является завершающим элементом вытяжной части установки; заслонка устанавливается на выходе вытяжного потока из роторного теплообменника.

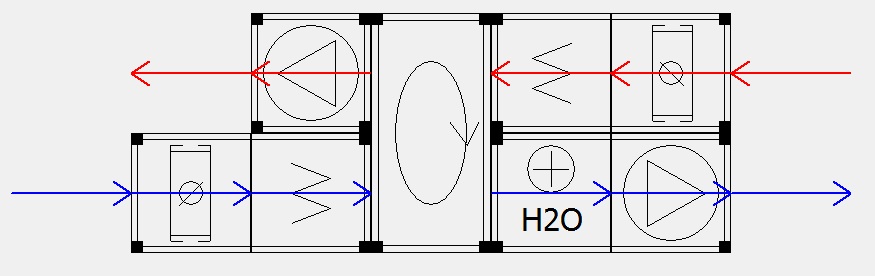

Установка такого типа, подобранная в программе подбора QC Ventilazione схематично выглядит так:

При этом стоит понимать, что такая компоновка системы возможна, если допустимо непосредственное смешение приточного и вытяжного потоков воздуха.

Использование роторного рекуператора в принципе предполагает, что какая-то часть удаляемого воздуха, так или иначе, попадет в поток приточного воздуха. Но если, в первом варианте, процент подмеса не значителен, то во втором варианте, из-за разности давлений, он значительно выше.

Если смешивание потоков не допустимо, то использование установок с роторным утилизатором тепла невозможно, и в качестве рекуператора рекомендуется использовать либо пластинчатый регенератор, либо систему гликолевых теплообменников, где теплообмен происходит без непосредственного смешивания приточного и вытяжного потоков воздуха.

Установки с рекуператорами позволяют уменьшить энергозатраты на подготовку приточного воздушного потока. Одна из наших ранее опубликованных статей была посвящена вопросу: «Как повысить энергоэффективность малорасходных вентиляционных агрегатов с роторным утилизатором тепла». В ней рассказывалось, о том, как еще на стадии подбора, рассчитать малорасходный вентиляционный агрегат с роторным теплообменником с максимально-возможным показателем энергоэффектиивности.
