Преимущества использования регуляторов мощности нагрева EKR 6.1, EKR 15.1 и EKR 15.Р

В новом каталоге QUATTROCLIMA GAMMA VENTILAZIONE 201 4 года представлены регуляторы мощности нагрева EKR 6.1, EKR 15.1 и EKR 15.1Р на основе полупроводникового элемента-симистора.



Регулятор мощности нагрева EKR 6.1 Регулятор мощности нагрева EKR 15.1 Регулятор мощности нагрева EKR 15.1

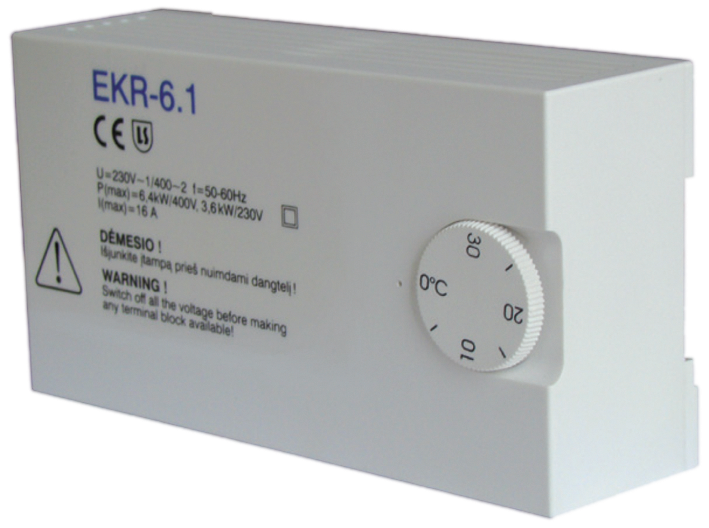

Рис. 1 — Регулятор мощности нагрева EKR 6.1

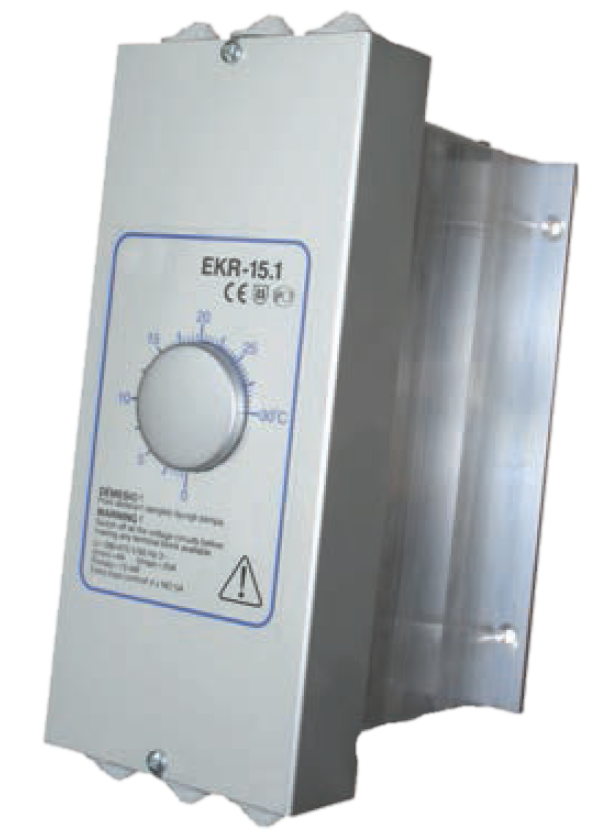

Рис. 2 — Регулятор мощности нагрева EKR 15.1

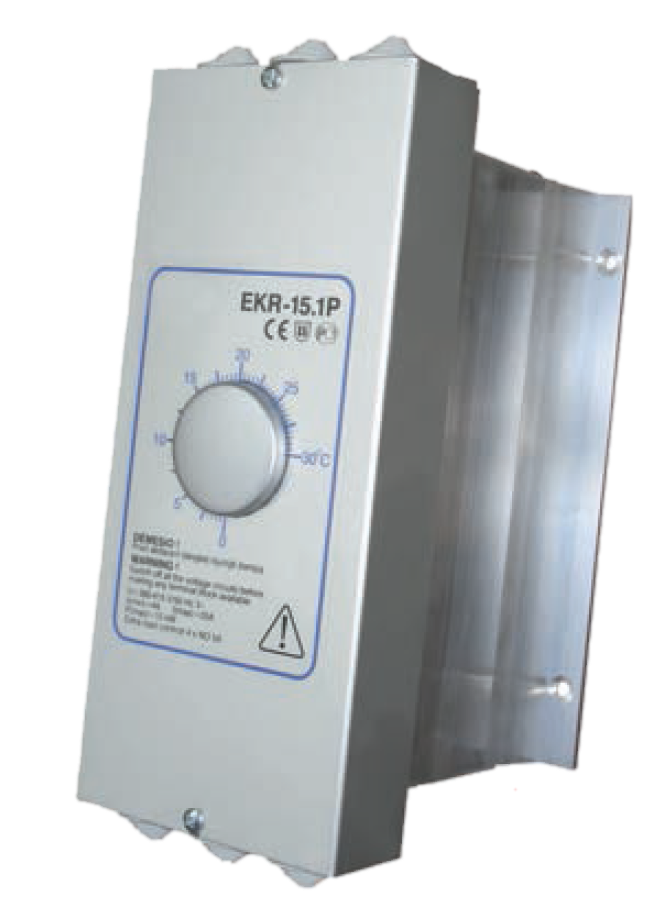

Рис. 3 — Регулятор мощности нагрева EKR 15.1P

Они идеально подходят для управления мощностью активных нагрузок, таких как ~1, ~2, ~3- фазных канальных электрических нагревателей и имеют несколько преимуществ по сравнению с другими регуляторами нагрева:

  • коммутация нагрузки осуществляется в тот момент, когда ток и напряжения равны нулю;
  • исключает возникновение электромагнитных помех;
  • уменьшает потребление электроэнергии;
  • увеличивает время безотказной работы оборудования;
  • в коммутирующем устройстве отсутствуют механические элементы, которые подвержены износу.

Принцип работы регуляторов EKR 6.1, EKR 15.1 и EKR 15.1Р основывается на поддержании температуры за счет периодического включения / выключения полной мощности электронагревателей при непрерывном сравнении заданной температуры (заданной на ручке регулятора) и температурой датчика (канальный датчик температуры или датчик температуры в помещении) тем самым определяется необходимость нагрева

  • Регуляторы EKR 6.1 , EKR 15.1 и EKR 15.1Р имеют возможность подключения внешних датчиков температуры TJK10K, один из которых может быть использован для ограничения максимальной или минимальной температуры.

Схема электрическая подключения внешних датчиков температуры для EKR 6.1 Схема электрическая подключения внешних датчиков температуры для EKR 15.1 и EKR 15.1Р

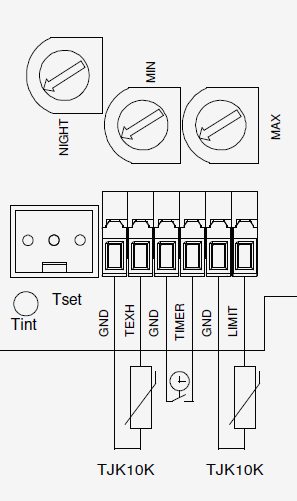

Рис. 1 — Схема электрическая подключения внешних датчиков температуры для EKR 6.1

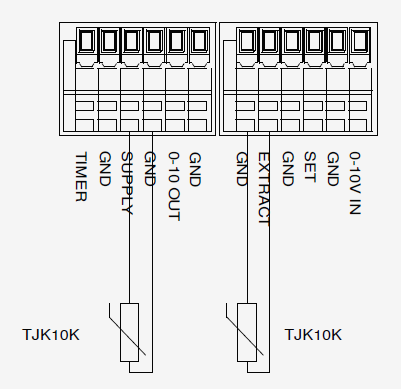

Рис. 2 — Схема электрическая подключения внешних датчиков температуры для EKR 15.1 и EKR 15.1Р

  • Регуляторы ЕKR 15.1 и EKR 15.1Р имеют возможность подключения внешнего задатчика температуры TR5K.
  • Регулятор EKR 6.1 предназначен для управления однофазными и двухфазными электрическими нагревателями. Регулятор EKR 15.1 и EKR 15.1Р – трехфазными электрическими нагревателями.
  • Регулятор EKR 6.1  может работать на нагрузку с напряжением 230-415В для EKR 6.1 без необходимости ручного выбора напряжения.
  • Регуляторы EKR 6.1, EKR 15.1 и EKR 15.1Р могут перенастраиваться на пониженную температуру в ночной период в диапазоне 1-10ᴼС с помощью внешнего реле времени.

Схема электрическая подключения реле времени EKR 6.1 Схема электрическая подключения реле времени EKR 15.1 и EKR 15.1Р

Рис. 1 — Схема электрическая подключения реле времени EKR 6.1

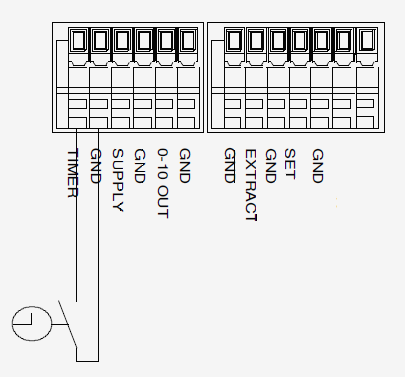

Рис. 2 — Схема электрическая подключения реле времени EKR 15.1 и EKR 15.1Р

  • Регулятор EKR 6.1, EKR 15.1 и EKR 15.1Р автоматически изменяет режим управления в соответствии с динамикой объекта регулирования.
  • Регулятор EKR 6.1, EKR 15.1 и EKR 15.1Р могут использоваться в составе щита автоматики с управляющим сигналом 0-10V.

В зависимости от динамики объекта регуляторы автоматический изменяют режим управления:

регулирование температуры приточного воздуха – в режиме пропорционально-интегрального регулятора.
При быстром изменения температуры воздушного потока, например в приточном канале воздуховода EKR 6.1, EKR 15.1 и EKR 15.1Р работают в режиме фиксированной зоны пропорциональности и фиксированного времени возврата в исходное состояние.

регулирование температуры в помещении – в режиме пропорционального регулятора.
Для управления медленным изменением температуры воздушного потока, например температура в помещении, EKR 6.1, EKR 15.1 и EKR 15.1Р работают в режиме фиксированной зоны нагрева.


Пример использования регуляторов EKR 6.1, EKR 15.1 и EKR 15.1Р:
регулирование мощности электронагревателя, устанавливаемого в воздуховоде, при помощи регуляторов EKR позволяет решать следующие задачи:

  • поддержание температуры в помещении (при наличии датчика температуры в вентиляционном канале);
  • экономия затрат электроэнергии на нагрев воздуха (при наличии датчика температуры в помещении - учитываются источники тепла находящиеся в помещении);
  • экономия затрат электроэнергии на нагрев воздуха в ночное время суток (при наличии внешнего реле времени - учитывается время когда нет необходимости в интенсивном прогреве).

Комбинируя решения перечисленных задач вы можете построить современную, экономичную и технологичную систему вентиляции ваших помещений.

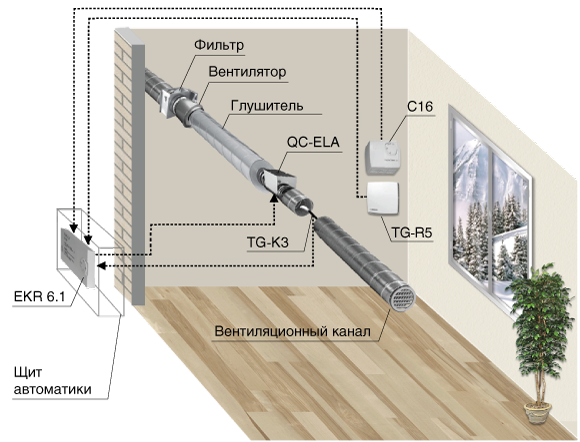

Схема QC-580

EKR 6.1 — регулятор мощности нагрева
QC-ELA — канальный электрический нагреватель
TG-K3 — канальный датчик температуры
TG-R5 — комнатный датчик температуры
C16 — комнатный термостат
