Термозащита компактных вентагрегатов со встроенным электрическим нагревателем

Компактные вентиляционные установки являются отличным решением для организации системы вентиляции небольших коммерческих и жилых помещений (квартир, индивидуальных домов и т.д.). Однако, в случае отсутствия встроенной системы автоматики, эксплуатация компактного вентагрегата с электрическим нагревателем будет иметь ряд сложностей.

В первую очередь, для системы управления вентагрегатом, инженерам нужно будет предусмотреть ряд необходимых мер, чтобы исключить неправильную эксплуатацию вентустановки, а также транспортировку перегретого воздуха. Перегретый воздух может нанести урон не только интерьеру помещения, но и повредить элементы вентагрегата.

Необходимо предусмотреть наличие следующих элементов автоматики:

• термостат от перегрева;
• канальный датчик температуры;
• регулятор нагрева;
• сблокированный режим работы электронагревателя и приточного вентилятора;
• учесть задержку на отключение приточного вентилятора после отключения электронагревателя.

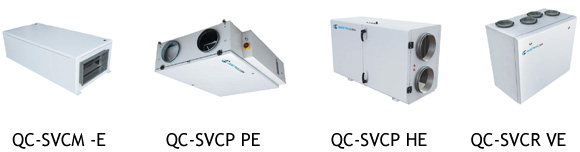

Все нюансы при проектировании системы управления уже проработаны и внедрены в компактных вентагрегатах QUATTROCLIMA в виде встроенной системы автоматики. Для каждого электрического нагревателя предусмотрена двухступенчатая защита от перегрева, в качестве чувствительных элементов выступают биметаллические термостаты:

•  термозащита с автоматическим возвратом – уставка срабатывания по температуре воздуха 50°С;
•  термозащита с ручным возвратом – уставка срабатывания по температуре воздуха 100°С.

При срабатывании термозащиты с автоматическим возвратом (50°С) активизируется встроенная система управления компактным вентагрегатом. Отключается электропитание воздухонагревателя и запускается на максимальную скорость вентилятор для продувки. После восстановления температурного режима вентагрегат возвращается в рабочее положение.

При срабатывании термозащиты с ручным возвратом (100°С) - Отключается электропитание воздухонагревателя и запускается на максимальную скорость вентилятор для продувки.

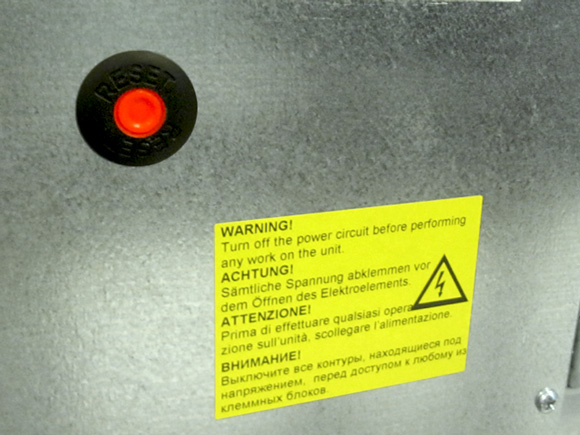

Вентагрегат работает в таком состоянии до восстановления нормальной температуры и сброса защиты воздухонагревателя в ручную нажатием кнопки «Reset», расположенной на крышке нагревателя.

Система управления настроена на заводе-изготовителе на поддержание постоянной температуры приточного воздуха, имеет в составе элементы автоматики, обеспечивая правильную работу вентустановки. Электронагреватели устанавливаются в компактных вентиляционных агрегатах так, чтобы они блокировались по вентилятору, нагнетающему воздух, либо по проходящему через нагреватель потоку воздуха. Напряжение питания электронагревателя отключается при остановке вентилятора или отсутствии потока воздуха.

Другие настройки могут задаваться пользователем на месте с помощью пульта управления.

Благодаря наличию двухуровневой термозащиты в системе управления компактными вентагрегатами исключается возможность физического повреждения элементов установки от перегрева. Также снижается пожароопасность эксплуатации установки, можно не опасаться изменять предварительные (заводские) уставки настроечных параметров (с помощью пульта управления). Отсутствует опасность нанесения урона интерьеру помещения перегретым воздухом.
