Блок автоматики БА-120/300

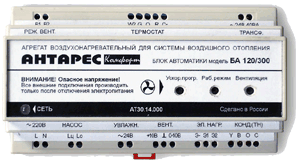

Блок автоматики БА 120/300 предназначен для преобразования управляющих сигналов электронного программируемого термостата в управляющие сигналы для блока вентиляторного и нагревателя электрического агрегата воздухонагревательного (АВН). Встроенный таймер блока автоматики обеспечивает 10-секундную задержку включения безинерционного нагревателя электрического при включении вентилятора и выходе его на установленные обороты. БА также управляет циркуляционным насосом и опционным оборудованием (насос охладителя, увлажнитель, внешний блок кондиционера). При замыкании/размыкании внешних «сухих контактов» блок автоматики включает или выключает «Режим вентиляции». На лицевой панели блока автоматики расположены отверстия для доступа к подстроечным резисторам, с помощью которых осуществляется плавная регулировка производительности вентилятора во всех трех режимах работы агрегата воздухонагревательного («Ускоренный прогрев»; «Рабочий режим»; «Режим вентиляции») на стадии пусконаладочных работ.

Блок автоматики выполнен в стандартном DIN-реечном корпусе шириной 158 мм.

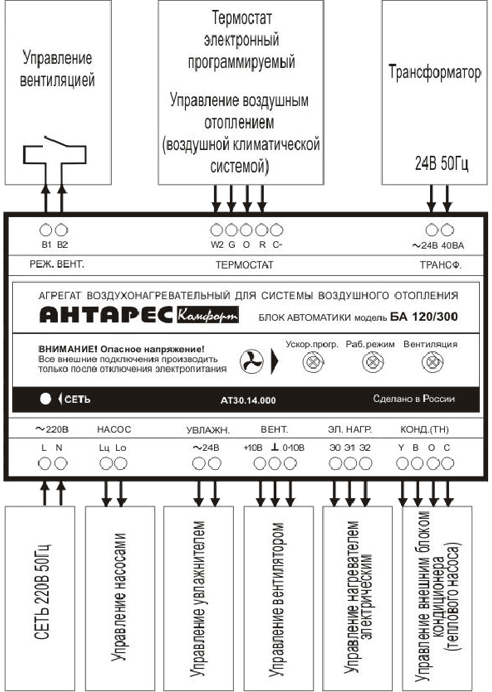

Схема подключений:

Блок нагревателей

Блок нагревателей (БН) входит в состав воздухонагревательного агрегата АВН и предназначен для нагрева воздуха с помощью устанавливаемых в него канальных нагревателей кассетного типа (водяных и электрических). Модельный ряд включает в себя четыре модели АВН (АВН-120, АВН-180, АВН-240 и АВН-300).

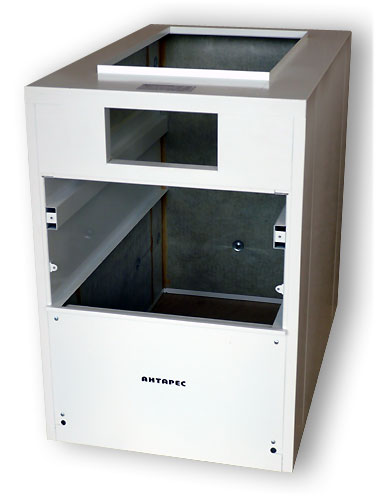

Корпус блока нагревателей КБН-120/300 предназначен для размещения в нем водяных и электрических нагревателей. КБН-120/300 позволяет установить в него один нагреватель водяной (НВ) и один нагреватель электрический (НЭ). При использовании в системе нагревателя одного типа, в КБН устанавливается либо только водяной нагреватель, либо только электрический нагреватель. В этом случае на корпус вместо отсутствующего нагревателя устанавливается соответствующая заглушка. При реализации в системе воздушного отопления функции увлажнения воздуха в КБН предусмотрено посадочное место для байпаса увлажнителя (при отсутствии в системе увлажнителя на это посадочное место устанавливается заглушка байпаса увлажнителя).

Корпус блока нагревателей (КБН)

Заглушка нагревателя электрического (ЗНЭ)

Заглушка нагревателя водяного (ЗНВ)

Заглушка байпаса увлажнителя (ЗБУ)

Вентиляторный блок (БВ)

Блок вентиляторный (БВ) входит в состав воздухонагревательного агрегата (АВН) и предназначен для принудительной циркуляции воздуха в системе воздушного отопления «Антарес Комфорт» с требуемыми значениями по производительности и давлению. Модельный ряд включает в себя три модели вентиляторных блоков - БВ 120/180, БВ 240 и БВ 300.


Вентиляторный блок БВ 120/180		Вентиляторный блок БВ 240, БВ 300

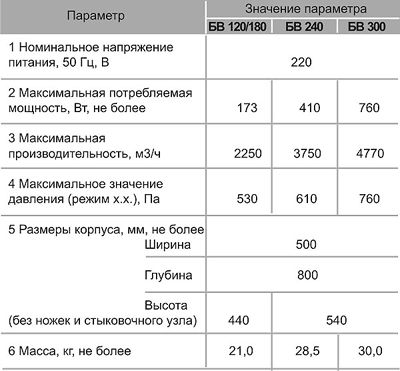

Технические характеристики вентиляторных блоков:

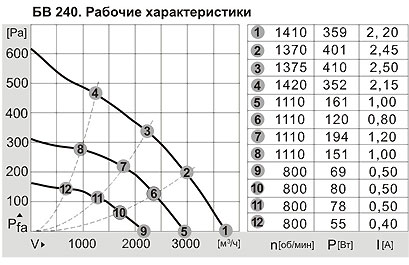

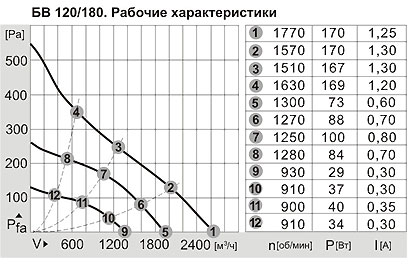

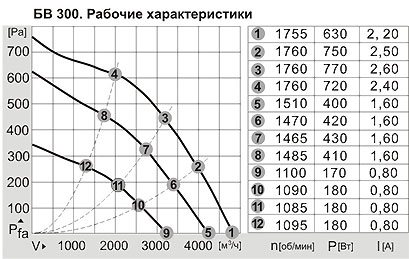

Рабочие характеристики вентиляторных блоков:

Кондиционер (опция)

Кондиционеры Goodman CAPF/CKPF, CAPF/CKF предназначены для создания и автоматического поддержания температуры, относительной влажности, чистоты и скорости движения воздуха, отвечающих оптимальным санитарно-гигиеническим требованиям для жилого или загородного дома, коттеджа, или иных помещений и зданий.

Функционально кондиционер состоит из внутреннего вертикального канального испарителя в корпусе для восходящего и
нисходящего потока CAPF и наружного (крышного) конденсатора CKPF или наружного (наземного) конденсатора CKF.

Кондиционеры Goodman CAPF/CKPF, CAPF/CKF в системе воздушного отопления АНТАРЕС Комфорт:

Нагревательный блок	Кондиционер	Питание, V
АВН-120	CAPF1824B6A / CKPF24-2	220
АВН-120	CAPF1824B6A / CKF24-2	220
АВН-180	CAPF3636B6A / CKPF36-2	220
	CAPF3636B6A / CKPF36-5	380
	CAPF3636B6A / CKF36-2D	220
	CAPF3636B6A / CKF36-5D	380
АВН-240	CAPF3642C6A / CPKF48-2	220
	CAPF3642C6A / CPKF48-5	380
	CAPF3642C6A / CKF48-5	380
АВН-300	CAPF4860C6A / CPKF60-5	380
АВН-300	CAPF4860C6A / CKF60-5	380

Испаритель CAPF

Особенности:

Возможность работа на R-410a или R-22
Коррозионностойкие термопластиковые поддоны для конденсата
Расширительное устройство типа капиллярная трубка для использования совместно с внешними блоками CKF и CPKF
Рифленые медные трубки и волнистые алюминиевые ребра

Особенности корпуса:

корпус оклеен фольгированной теплоизоляцией изнутри
оцинкованный металл
корпус окрашен серой краской (серии CA и CH)
съемная лицевая панель для простого доступа
серии CHPF 17½", 21", и 24½" имеют один переходник 3½"
серии CAPF 17½", 21", и 24½" имеют два переходника 1¾"

Аксессуары:

Комплекты ТРВ (TX3N2, TX5N2, TX3N4, или TX5N4)
Высокотемпературные поддоны для конденсата; максимальная температура 200 ^oС

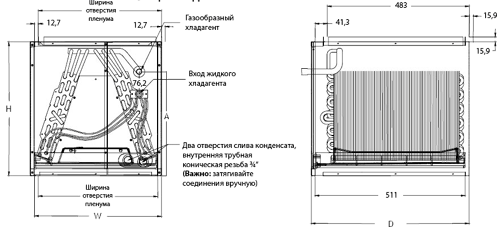

Общий вид:

Технические характеристики:

Модель	Размеры				Ширина окна, мм	Фронт. сечение, м²	Размеры пов-ти (ВхШ), мм	Номин. мощность по холоду, кВт	Число рядов	Подсоединение		Масса брутто, кг.
Модель	W, мм	D, мм	H, мм	A, мм	Ширина окна, мм	Фронт. сечение, м²	Размеры пов-ти (ВхШ), мм	Номин. мощность по холоду, кВт	Число рядов	Жидк., мм	Пар, мм	Масса брутто, кг.
CAPF1824B6	445	533	559	330	419	0,346	406 x 425	5,3-7,0	3	9,5	19,1	19,1
CAPF3636B6	445	533	660	533	419	0,477	559 x 425	10,6	3	9,5	22,2	24,9
CAPF3642C6	533	533	762	635	508	0,558	660 x 425	10,6-12,3	3	9,5	22,2	27,7
CAPF4860C6	533	533	762	635	508	0,558	660 x 425	14,1-17,6	4	9,5	22,2	30,8

Данные по воздуху:

Падение статического давления в теплообменнике, установки с вертикальным ходом воздуха

Расход воздуха (м³/ч) и падение давления (Па)

Модель		Расход воздуха
CAPF1824B6	м³/час	681	851	1 021	1 192	1 362	1 532	1 702	1 873	2 043
	Мокр.	4,7	10,7	17,7	25,4	34,6	44,9	56,3	70,0	84,7
	Сух.	2,5	8,5	15,0	20,9	28,2	36,1	43,6	53,1	63,5
CAPF3636B6	м³/час	1 362	1 532	1 702	1 873	2 043	2 213	2 383	2 554	2 724	2 894	3 064	3 234
	Мокр.	19,2	25,9	31,4	38,4	45,8	55,8	65,5	76,5	86,5	66,5	75,0	85,0
	Сух.	16,7	21,7	26,9	33,1	40,4	47,3	56,3	65,8	75,7	57,8	64,8	72,5
CAPF3642C6	м³/час	1 362	1 532	1 702	1 873	2 043	2 213	2 383	2 554	2 724	2 894	3 064	3 234	3 405	3 575	3 745
	Мокр.	15,4	17,4	22,4	24,9	29,9	34,9	39,9	47,3	54,8	47,3	52,3	59,8	67,3	72,3	77,2
	Сух.	12,2	15,0	17,4	22,4	27,4	32,4	37,4	42,4	47,3	37,4	39,9	44,9	49,8	54,8	62,3
CAPF4860C6	м³/час	1 702	1 873	2 043	2 213	2 383	2 554	2 724	2 894	3 064	3 234	3 405	3 575	3 745
	Мокр.	27,4	32,4	37,4	44,9	52,3	59,8	69,8	77,2	84,7	67,3	77,2	84,7	94,7
	Сух.	24,9	29,9	34,9	39,9	47,3	54,8	59,8	67,3	77,2	57,3	62,3	69,8	74,8

Мокр. - сопротивление мокрого испарителя
Сух. - сопротивление сухого испарителя

Конденсатор СKF

Стандартное исполнение:

Тихая работа. Выброс воздуха вверх.
Теплообменник выполнен из медных трубок и алюминиевых пластин
Латунные запирающие клапаны всасывающей и жидкостной магистралей фреона
Конические резьбы на соединениях
Мотор вентилятора имеет смазку на весь срок службы и тепловую защиту от перегрузок.
Полностью заправлены фреоном для длины труб до 4,5 метра.
Мотор компрессора имеет внутреннюю тепловую защиту от перегрузок.
Шумоизолированный отсек компрессора.
Фильтр удаления влаги из жидкой фазы фреона
Автоматическая перезагрузка при низком давлении фреона
Ручная перезагрузка при высоком давлении фреона
Предназначен для использования с испарителями серии А, AR, CAPF

Конструкция корпуса:

Корпус выполнен со съемными панелями, из утолщенной листовой гальванизированной стали G-90 и соответствующим образом усилен.
Листовой металл гальванически покрыт цинком методом горячего погружения
Окраска выполнена эпоксидной краской с последующей горячей сушкой и сертифицирована на воздействие солевым туманом в течение 500 часов

Дополнительные устройства:

Возможные типы используемых термостатов:
Непрограммируемый термостат CT18-60, только охлаждение
Непрограммируемый термостат CHT18-60, охлаждение/нагрев
Программируемый термостат CHT18-60-HD, охлаждение/нагрев

Технические характеристики:

Параметр	CKF24-2	CKF36-2D	CKF36-5D	CKF48-5	CKF60-5
Диаметр вентилятора, мм	457	457	457	457	559
Скорость вращения вент, об/мин	950	950	950	950	950
Площадь сечения конденсора, м²	0,97	1,0	1,0	1,4	2,0
Диаметр трубок конденсора, дюйм	3/8 [9.5мм]	3/8 [9.5мм]	3/8 [9.5мм]	3/8 [9.5мм]	3/8 [9.5мм]
Число рядов - число пластин на дюйм в конденсере	1-18	1-18	1-18	1-20	1-20
Тип хладагента	R-22	R-22	R-22	R-22	R-22
Число трубок теплообменника	20	24	24	24	30
Подсоединительный размер жидкого хладагента, дюйм	3/8 [9.5мм]	3/8 [9.5мм]	3/8 [9.5мм]	3/8 [9.5мм]	3/8 [9.5мм]
Подсоединительный размер газообразного хладагента, дюйм	3/4 [19мм]	3/4 [19мм]	3/8 [9.5мм]	7/8 [22.2мм]	7/8 [22.2мм]
Вес брутто, кг	65,4	68,1	68,1	77,2	94,4
Производимый шум, дБ	76	76	76	76	76
Высота С, мм	635	635	635	635	760
Ширина А	585	585	585	735	725
Глубина B, мм	585	585	585	735	735

Электрические характеристики:

Модель	Питание, вольт-фаз	Ток для расчета проводки	Макс. номинал предохранителя, А	Мин. напр., В	Макс. напр., В	Ток компрессора, А		Ток вентилятора, А
Модель	Питание, вольт-фаз	Ток для расчета проводки	Макс. номинал предохранителя, А	Мин. напр., В	Макс. напр., В	Ном.	Пуск.	Ном.
CKF24-2	220/240-1	17,8	30	198	264	12,8	75	0,9
CPKF36-2D	220/240-1	23,2	40	198	264	17,9	90	0,9
CPKF36-5D	380/415-3	9,6	13	342	456	5,3	42	0,8
CKF48-5	380/415-3	11,8	16	342	456	7,4	50	0,8
CKF60-5	380/415-3	14,6	16	342	456	8,7	65	0,8

Конденсатор CPKF

Стандартное исполнение:

Тихая работа. Выброс воздуха вверх.
Теплообменник выполнен из медных трубок и алюминиевых пластин
Латунные запирающие клапаны всасывающей и жидкостной магистралей фреона
Полностью заправлены фреоном для длины труб до 4,5 метра.
Конические резьбы на соединениях
Встроенная тепловая защита в моторе вентилятора. Смазка мотора не требуется.
Компрессор герметично изолирован, имеет встроенное реле высокого давления.
Двунаправленный фильтр удаления влаги из жидкой фазы фреона
Автоматическая перезагрузка при низком давлении фреона
Ручная перезагрузка при высоком давлении
Аккумулятор на всасывающей линии фреона
Расширительное устройство с контролем расхода фреона
Задержка включения компрессора (для исключения коротких циклов)
Встроенный подогрев картера компрессора
Разморозка по таймеру при снижении температуры наружного воздуха.
Выштампованые выступы в поддоне приподнимают модуль над фундаментом
Предназначен для использования с испарителями серии AR, CAPF

Конструкция корпуса:

Корпус выполнен со съемными панелями, из утолщенной листовой гальванизированной стали G-90 и соответствующим образом усилен.
Листовой металл гальванически покрыт цинком методом горячего погружения

Дополнительные устройства:

Возможные типы используемых термостатов:

Непрограммируемый HPT18-60, 2-ступ. нагрев, 1-ступ. охлаждение
Непрограммируемый HPTA18-60, 2-ступ. нагрев, 1-ступ. охлаждение
Программируемый CTHP18-60HD, 2-ступ. нагрев, 1-ступ. охлаждение

Технические характеристики СPKF:

Параметр	CPKF24-2	CPKF36-2 (CPKF36-5)	CPKF48-2 (CPKF48-5)	CPKF60-5
Диаметр вентилятора, мм	457	457	559	559
Скорость вращения вент, об/мин	950	950	950	950
Площадь сечения конденсора, м²	0,97	1,16	1,63	2,03
Диаметр трубок конденсора, дюйм	3/8 [9.5мм]	3/8 [9.5мм]	3/8 [9.5мм]	3/8 [9.5мм]
Число рядов - число пластин на дюйм в конденсере	1-19	1-19	1-19	1-19
Тип хладагента	R-22	R-22	R-22	R-22
Число трубок теплообменника	20	24	24	30
Подсоединительный размер жидкого хладагента, дюйм	3/8 [9.5мм]	3/8 [9.5мм]	3/8 [9.5мм]	3/8 [9.5мм]
Подсоединительный размер газообразного хладагента, дюйм	3/4 [19мм]	3/4 [19мм]	7/8 [22.2мм]	7/8 [22.2мм]
Вес брутто, кг	65,4	74,9	90,8	99,9
Производимый шум, дБ	80	80	84	84
Высота С, мм	625	750	750	937
Ширина А	575	575	725	725
Глубина B, мм	575	575	725	725

Электрические характеристики СPKF:

Модель	Питание, вольт-фаз	Ток для расчета проводки	Макс. номинал предохранителя, А	Мин. напр., В	Макс. напр., В	Ток компрессора, А		Ток вентилятора, А
Модель	Питание, вольт-фаз	Ток для расчета проводки	Макс. номинал предохранителя, А	Мин. напр., В	Макс. напр., В	Ном.	Пуск.	Ном.
CPKF24-2*	220/240-1	17,8	30	198	264	12,8	75	0,9
CPKF36-2*	220/240-1	23,2	40	198	264	17,9	90	0,9
CPKF36-5*	380/415-3	9,4	15	342	456	6,1	39	0,8
CPKF48-2	220/240-1	30,0	50	198	263	19,2	140	0,9
CPKF48-5	380/415-3	11,8	15	342	456	8,0	67	0,8
CPKF60-5*	380/415-3	14,6	20	342	456	10,3	65	0,8

* Включая потребление подогревателя картера компрессора.

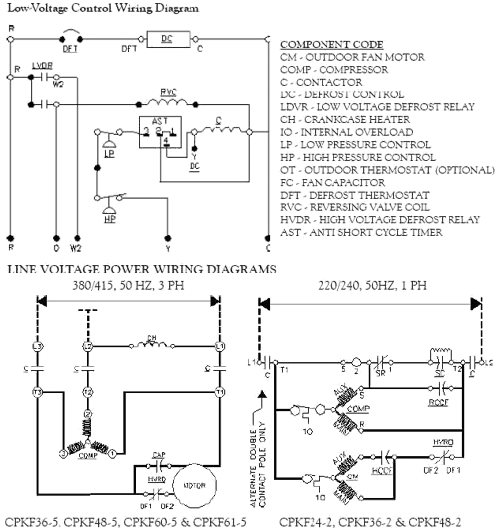

Схема подключения конденсаторов CPKF:

Стерилизатор воздуха UVX-DM1700 (опция)

Ультрафиолетовые канальные облучатели (уф-стерилизаторы) Goodman UVX предназначены для стерилизации воздуха в воздуховоде или обчистки поверхности испарителя. Могут применяться для офисов, коттеджей и других зданий и сооружений с постоянным пребыванием людей.

UVX-DM1700 позволяет обрабатывать помещения площадью до 160 м².

Стандартное исполнение:

Высокоэффективная бактерицидная ультрафиолетовая кварцевая лампа диаметром 19 мм для серии UVX-PR, ультрафиолетовая бактерицидная озонирующая лампа для серии UVX-DM
Яркий дисплей
Сертифицирован CSA/NRTL

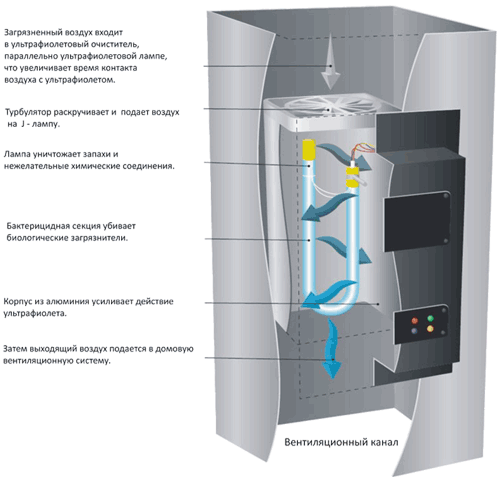

Устройство:

Особенности:

Разрушают химические и биологические запахи, бактерии, вирусы, плесень и летучие органические вещества
Высокоинтенсивный UVC/UVV 19 мм кварц, двухзонная лампа для очистки большой площади
Простое крепление лампы рычажным зажимом
Запатентованный, высокоэффективный алюминиевый турбулятор и отражатель, подающий загрязненный воздух на УФ-лампу для очистки
Алюминиевый отражатель может поворачиваться 90 градусов
Предназначен для установки на возвратном воздуховоде
Провода питания подключаются к клеммной колодке
Канальная установка обеспечивает очистку воздуха во всем доме

Технические характеристики:

Назначение: для установки в воздуховод

Обслуживаемая площадь: до 160 м²

Мощность облучения внутри рефлектора, мкВт/см2 10 212

Напряжение питания, В 110/220

Частота питающей сети, Гц 50/60

Масса, кг 2

Стерилизатор воздуха UVX-DM4000 (опция)

Ультрафиолетовые канальные облучатели (уф-стерилизаторы) Goodman UVX предназначены для стерилизации воздуха в воздуховоде или обчистки поверхности испарителя. Могут применяться для офисов, коттеджей и других зданий и сооружений с постоянным пребыванием людей.

UVX-DM4000 позволяет обрабатывать помещения площадью до 375 м².

Стандартное исполнение:

Высокоэффективная бактерицидная ультрафиолетовая кварцевая лампа диаметром 19 мм для серии UVX-PR, ультрафиолетовая бактерицидная озонирующая лампа для серии UVX-DM
Яркий дисплей
Сертифицирован CSA/NRTL

Устройство:

Особенности:

Разрушают химические и биологические запахи, бактерии, вирусы, плесень и летучие органические вещества
Высокоинтенсивный UVC/UVV 19 мм кварц, двухзонная лампа для очистки большой площади
Простое крепление лампы рычажным зажимом
Запатентованный, высокоэффективный алюминиевый турбулятор и отражатель, подающий загрязненный воздух на УФ-лампу для очистки
Алюминиевый отражатель может поворачиваться 90 градусов
Предназначен для установки на возвратном воздуховоде
Провода питания подключаются к клеммной колодке
Канальная установка обеспечивает очистку воздуха во всем доме
Датчик давления автоматически включает и отключает очиститель (UVX-DM4000)

Технические характеристики:

Назначение: для установки в воздуховод

Обслуживаемая площадь: до 375 м²

Мощность облучения внутри рефлектора, мкВт/см2 16 472

Напряжение питания, В 110/220

Частота питающей сети, Гц 50/60

Масса, кг 3,6

Термостат электронный

Электронный программируемый термостат LUX PRO PSPH 521L позволяет программировать температуру на каждый день на неделю вперед, управлять 4-мя периодами в сутки (программировать температуру), управлять режимами нагрева (при использовании нагревателя водяного, нагревателя электрического или теплового насоса), управлять режимами охлаждения (при использовании кондиционера в системе) и др.


Внешний вид электронного термостата при закрытой панели	Внешний вид электронного термостата при открытой панели

Увлажнитель канальный HUM-LFTBP (опция)

Канальный увлажнитель Goodman HUM-LFTBP предназначен для создания и поддержания оптимального уровня влажности в замкнутом помещении - коттедже, загородном доме, и т.д.

В системе воздушного отопления "Антарес-Комфорт" применяется в составе типовых комплектов АВН-240, АВН-300.

Стандартное исполнение:

Используют небольшое окно в воздуховоде, 254 мм (HUM-SFTBP) и 355 мм (HUM-LFTBP)
Съемная панель с защелкой позволяет легко открыть корпус. Установка байпаса слева и справа (HUM-SFTBP, HUM-LFTBP)
Заслонка для закрытия байпаса на лето позволяет работать кондиционеру более эффективно (HUM-SFTBP, HUM-LFTBP)
Усовершенствованная увлажняющая подушка и система подачи воды приспособлена для небольших окон в воздуховоде
Обладает очищающим эффектом – пыль улавливается водой и смывается в сток
Малая толщина идеально подходит для мест где ограничено пространство
Равномерное смачивание увлажняющей подушки повышает испарение и эффективность

Конструкция корпуса:

Корпус выполнен из прочного термопластика и не боится коррозии, ржавчины и деформаций, устойчив к ультрафиолетовым лучам

Дополнительные устройства и сменные узлы:

Установочный комплект (гигростат HUM-HSTAT, самопрокалывающий седельный клапан для врезки, бумажный шаблон для монтажа и крепеж)
Дистанционное реле-детектор воздушного потока с датчиком влажности (HUM-A50)
Испарительная подушка для HUM-LFTBP (HUM-1725051)
Испарительная подушка для HUM-SFTBP (HUM-1725052)
Встроенный фильтр (HUM-1319051)

Технические характеристики HUM-LFTBP:

Параметр	HUM-SFTBP	HUM-LFTBP
Особенности	Небольшой. Включается в байпас.	Большой. Включается в байпас.
Производительность, л/час	2,2	2,8
Вес, кг	4,5	5,0
Размер окна в воздуховоде, мм	254 х 229	422 х 270
Диаметр байпаса, мм	152	152
Ширина (W), мм	244	244
Число трубок теплообменника	20	24
Глубина (D), мм	318	349
Высота (H), мм	343	473

Рекомендации по выбору увлажнителя:

Модель	Рекомендованная максимальная площадь дома (м²)			Рекомендованный максимальный объем дома (м²)			Производительность при 48^оС и высоте потолка 2,4м, л/час
Модель	Хорошая изоляция	Средний	Плохая изоляция	Хорошая изоляция	Средний	Плохая изоляция	Производительность при 48^оС и высоте потолка 2,4м, л/час
HUM-SFTBP	310	197	153	755	480	369	2,2
HUM-LFTBP	398	253	182	971	617	443	2,8

Хорошая изоляция: изолированные стены и потолок; пароизоляция; уплотнения на дверях и окнах; двери без щелей; увлажнители на окнах и камине. Циркуляция половины объема дома за час.

Средняя изоляция: изолированные стены и потолок; пароизоляция; от двери дует; увлажнители на окнах и камине. Циркуляция одного объема дома за час.

Плохая изоляция: нет изоляции стен и потолка; дует от дверей и окон. Циркуляция двух объемов дома за час.

Увлажнитель канальный HUM-SFTBP (опция)

Канальный увлажнитель Goodman HUM-SFTBP предназначен для создания и поддержания оптимального уровня влажности в замкнутом помещении - коттедже, загородном доме, и т.д.

В системе воздушного отопления «АНТАРЕС Комфорт» применяется в составе типовых комплектов АВН-120, АВН-180.

Стандартное исполнение:

Используют небольшое окно в воздуховоде, 254 мм (HUM-SFTBP) и 355 мм (HUM-LFTBP)
Съемная панель с защелкой позволяет легко открыть корпус. Установка байпаса слева и справа (HUM-SFTBP, HUM-LFTBP)
Заслонка для закрытия байпаса на лето позволяет работать кондиционеру более эффективно (HUM-SFTBP, HUM-LFTBP)
Усовершенствованная увлажняющая подушка и система подачи воды приспособлена для небольших окон в воздуховоде
Обладает очищающим эффектом – пыль улавливается водой и смывается в сток
Малая толщина идеально подходит для мест где ограничено пространство
Равномерное смачивание увлажняющей подушки повышает испарение и эффективность

Конструкция корпуса:

Корпус выполнен из прочного термопластика и не боится коррозии, ржавчины и деформаций, устойчив к ультрафиолетовым лучам

Дополнительные устройства и сменные узлы:

Установочный комплект (гигростат HUM-HSTAT, самопрокалывающий седельный клапан для врезки, бумажный шаблон для монтажа и крепеж)
Дистанционное реле-детектор воздушного потока с датчиком влажности (HUM-A50)
Испарительная подушка для HUM-LFTBP (HUM-1725051)
Испарительная подушка для HUM-SFTBP (HUM-1725052)
Встроенный фильтр (HUM-1319051)

Технические характеристики HUM-SFTBP:

Параметр	HUM-SFTBP	HUM-LFTBP
Особенности	Небольшой. Включается в байпас.	Большой. Включается в байпас.
Производительность, л/час	2,2	2,8
Вес, кг	4,5	5,0
Размер окна в воздуховоде, мм	254 х 229	422 х 270
Диаметр байпаса, мм	152	152
Ширина (W), мм	244	244
Число трубок теплообменника	20	24
Глубина (D), мм	318	349
Высота (H), мм	343	473

Рекомендации по выбору увлажнителя:

Модель	Рекомендованная максимальная площадь дома (м²)			Рекомендованный максимальный объем дома (м²)			Производительность при 48^оС и высоте потолка 2,4м, л/час
Модель	Хорошая изоляция	Средний	Плохая изоляция	Хорошая изоляция	Средний	Плохая изоляция	Производительность при 48^оС и высоте потолка 2,4м, л/час
HUM-SFTBP	310	197	153	755	480	369	2,2
HUM-LFTBP	398	253	182	971	617	443	2,8

Хорошая изоляция: изолированные стены и потолок; пароизоляция; уплотнения на дверях и окнах; двери без щелей; увлажнители на окнах и камине. Циркуляция половины объема дома за час.

Средняя изоляция: изолированные стены и потолок; пароизоляция; от двери дует; увлажнители на окнах и камине. Циркуляция одного объема дома за час.

Плохая изоляция: нет изоляции стен и потолка; дует от дверей и окон. Циркуляция двух объемов дома за час.

Фильтр канальный (мех.) GMU1620

Фильтр канальный механический Goodman GMU1620. Улавливает мельчайшие примеси в воздухе. Предназначен для очистки воздуха офисов, коттеджей и других зданий и сооружений с постоянным пребыванием людей. Также позволяет защитить оборудование для воздушного отопления или кондиционирования и продлить срок его службы.

В системе воздушного отопления «Антарес-Комфорт» применяется в составе типовых комплектов АВН-120, АВН-180.

Стандартное исполнение:

Высокоэффективный фильтрующий материал улавливает частицы размерами до 0,3 микрон
Исполнение корпуса обеспечивает отсутствие зазоров и щелей в фильтре, что повышает качество очистки воздуха
Возможность легкой замены фильтра
Движение воздуха через фильтр возможно в обоих направлениях
Фильтр легко может быть переделан в электронный фильтр «Goodman» серии «GSAS» путем замены внутренних элементов

Конструкция корпуса:

Листовая гальванизированная сталь устойчива к коррозии и допускает вертикальную или горизонтальную установку фильтра
Технологические отверстия облегчают подсоединение фильтра к воздуховодам или к воздухообработчикам
Покраска порошковой краской увеличивает устойчивость к коррозии

Технические характеристики GMU1620:

Параметр	GMU1620	GMU2025
Размер помещения, м² (не более)	220	280
Расход воздуха, м³/ч	до 2 040	до 3 400
Размер воздуховода, мм	405 х 510	510 х 635
Размер отверстия, мм	333 х 527	457 х 597
Размеры корпуса (ШхВхД), мм	191 х 432 х 605	191 х 559 х 675
Масса, кг	7,7	9,1
Падение давления на фильтре, Па, при расходе воздуха (м³/ч)	16,4 (1020) 54,0 (2040)	17,2 (1700) 51,5 (3400)

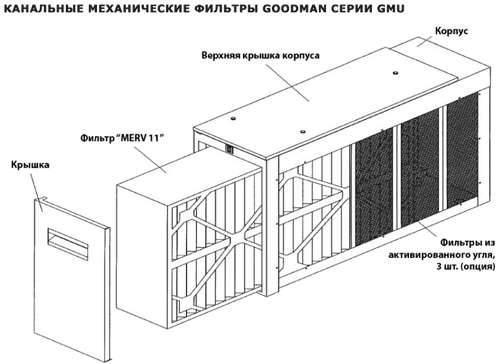

Устройство:

Фильтр канальный (мех.) GMU2025

Фильтр канальный механический Goodman GMU2025. Улавливает мельчайшие примеси в воздухе. Предназначен для очистки воздуха офисов, коттеджей и других зданий и сооружений с постоянным пребыванием людей. Также позволяет защитить оборудование
для воздушного отопления или кондиционирования и продлить срок его службы.

В системе воздушного отопления «АНТАРЕС Комфорт» применяется в составе типовых комплектов АВН-240, АВН-300.

Стандартное исполнение:

Высокоэффективный фильтрующий материал улавливает частицы размерами до 0,3 микрон
Исполнение корпуса обеспечивает отсутствие зазоров и щелей в фильтре, что повышает качество очистки воздуха
Возможность легкой замены фильтра
Движение воздуха через фильтр возможно в обоих направлениях
Фильтр легко может быть переделан в электронный фильтр «Goodman» серии «GSAS» путем замены внутренних элементов

Конструкция корпуса:

Листовая гальванизированная сталь устойчива к коррозии и допускает вертикальную или горизонтальную установку фильтра
Технологические отверстия облегчают подсоединение фильтра к воздуховодам или к воздухообработчикам
Покраска порошковой краской увеличивает устойчивость к коррозии

Технические характеристики GMU2025:

Параметр	GMU1620	GMU2025
Размер помещения, м² (не более)	220	280
Расход воздуха, м³/ч	до 2 040	до 3 400
Размер воздуховода, мм	405 х 510	510 х 635
Размер отверстия, мм	333 х 527	457 х 597
Размеры корпуса (ШхВхД), мм	191 х 432 х 605	191 х 559 х 675
Масса, кг	7,7	9,1
Падение давления на фильтре, Па, при расходе воздуха (м³/ч)	16,4 (1020) 54,0 (2040)	17,2 (1700) 51,5 (3400)

Устройство:

Фильтр канальный электронный GSAS-10 (опция)

Фильтр канальный электронный Goodman GSAS-10. Cпособен отфильтровывать воздух от загрязняющих частиц величиной до 0,01 микрона. Предназначен для очистки воздуха офисов, коттеджей и других зданий и сооружений с постоянным пребыванием людей. Устраняет атмосферную и домашнюю пыль, угольные частицы, пыльцу, споры плесени, грибки, бактерии и частицы табачного дыма. Активированный уголь, входящий в состав фильтрующих элементов позволяет избавиться от неприятных запахов.

В системе воздушного отопления «АНТАРЕС Комфорт» применяется в составе типовых комплектов АВН-120, АВН-180.

Предварительная фильтрация осуществляется алюминиевой сеткой, обеспечивающей устранение из воздуха крупных загрязнителей. Фильтр работает только при включенном вентиляторе и наличии потока воздуха в приточном воздуховоде. Имеется индикатор включения фильтра и индикатор присутствия напряжения на фильтре. Блок питания может быть легко извлечен из установки для обслуживания.

Принцип действия:

Электростатический фильтр обеспечивает трехступенчатую очистку. Первая ступень – префильтр, обеспечивает удаление крупных волокон и частиц. Вторая ступень – электростатические ячейки, удаляет все мелкие частицы и пыль. Пыль под действием электростатических сил оседает на поверхности пластин. Третья ступень – угольные пластины, удаляют запахи.

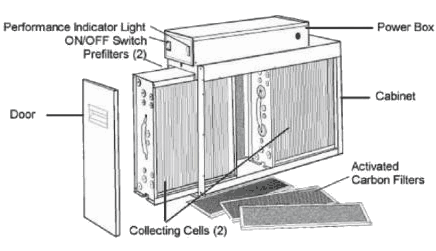

Устройство:

Стандартное исполнение:

Префильтры (2 шт.) изготовлены из алюминиевой сетки и предназначены для фильтрации крупных частиц и волокон
Электростатические ячейки (2 шт.) изготовлены из алюминия, что обеспечивает долгий срок службы и удобство обслуживания
Встроенный полупроводниковый блок питания высокой надежности
Регулировочный потенциометр для настройки величины высокого напряжения на плате блока питания
Уровень высокого напряжения настроенный на заводе обеспечивает максимальную эффективность при нормальных условиях. Однако в условиях очень высокой или очень низкой влажности этот уровень может быть изменен
Пластины с активированным углем (3 шт.) позволяют избавляться от неприятных запахов
Устраняет атмосферную и домашнюю пыль, угольные частицы, пыльцу, споры плесени, грибки, бактерии и частицы табачного дыма
Датчик наличия потока воздуха автоматически включает и выключает фильтр при включении и выключении основного вентилятора
Не выделяет озон
Индикаторная лампочка включения фильтра
Индикаторная лампочка присутствия высокого напряжения
Блок питания может быть легко извлечен из установки для обслуживания

Конструкция корпуса:

Направляющие полозья на ячейках гарантируют правильное размещение внутри корпуса
Корпус выполнен из прочной гальванически обработанной стали, устойчив к коррозии и может быть легко установлен вертикально или горизонтально.
Отверстия предназначены для легкого подсоединения к воздуховодам или оборудованию
Порошковая окраска корпуса устойчива к коррозии

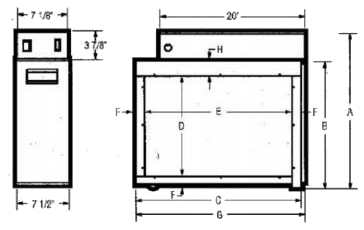

Технические характеристики GSAS-10:

Параметр	GSAS-10	GSAS-18
Площадь помещения, м² (не более)	223	279
Расход воздуха, м³/ч	до 2 039	до 3 398
Размер окна воздуховода, мм	405 х 510	510 х 635
Масса, кг	12,9	17,5
Размер A, мм	530	660
Размер B, мм	435	560
Размер C, мм	590	660
Размер D, мм	335	460
Размер E, мм	530	595
Размер F, мм	30	30
Размер G, мм	605	675
Размер H, мм	60	60
Питание	220 В, 30 Вт	220 В, 30 Вт

При необходимости фильтры комплектуются понижающим трансформатором 220-110 В, трансформатор не входит в цену фильтра.

Расходные материалы:

Для обеспечения максимального качества очистки воздуха, рекомендуется менять пластины с активированным углем раз в 3 – 6 месяцев (зависит от загрязненности воздуха). Пластины поставляются в упаковках из трех штук, в фильтре так же установлено три пластины. Пластины установлены с большими зазорами и не закрывают всю площадь воздуховода. Это сделано для уменьшения сопротивления в канале и не влияет на качество очистки.

Для GSAS-10 применяется комплект пластин с активированным углем (3 штуки) 1156-3.

Если не требуется удаление запахов, пластины с углем можно не устанавливать.

Обслуживание:

Фильтры серии GSAS имеют неограниченный срок службы. Для эффективной работы рекомендуется промывать электростатические ячейки раз в месяц (в зависимости от характера использования помещением этот период может меняться). В большинстве
случаев достаточно просто промыть водой и протереть губкой пластины. При необходимости можно воспользоваться растворами для очистки стекла на основе спирта и мягкой губкой.

Будьте осторожны, не повредите ионизационные струны, натянутые между пластинами!

Тщательно промойте ячейки чистой водой, если вы использовали моющий раствор! Остатки раствора могут вызвать коррозию пластин и ухудшить работу фильтра. После промывки промокните ячейки чистой сухой тканью и высушите ячейки. Для ускорения просушки можно установить ячейки в выключенный фильтр и включить вентилятор Вашей системы. Через 5-10 минут можно включить питание фильтра.

Фильтр канальный электронный GSAS-18 (опция)

Фильтр канальный электронный Goodman GSAS-18. Cпособен отфильтровывать воздух от загрязняющих частиц величиной до 0,01 микрона. Предназначен для очистки воздуха офисов, коттеджей и других зданий и сооружений с постоянным пребыванием людей. Устраняет атмосферную и домашнюю пыль, угольные частицы, пыльцу, споры плесени, грибки, бактерии и частицы табачного дыма. Активированный уголь, входящий в состав фильтрующих элементов позволяет избавиться от неприятных запахов.

В системе воздушного отопления «АНТАРЕС Комфорт» применяется в составе типовых комплектов АВН-240, АВН-300.

Предварительная фильтрация осуществляется алюминиевой сеткой, обеспечивающей устранение из воздуха крупных загрязнителей. Фильтр работает только при включенном вентиляторе и наличии потока воздуха в приточном воздуховоде. Имеется индикатор включения фильтра и индикатор присутствия напряжения на фильтре. Блок питания может быть легко извлечен из установки для обслуживания.

Принцип действия:

Электростатический фильтр обеспечивает трехступенчатую очистку. Первая ступень – префильтр, обеспечивает удаление крупных волокон и частиц. Вторая ступень – электростатические ячейки, удаляет все мелкие частицы и пыль. Пыль под действием электростатических сил оседает на поверхности пластин. Третья ступень – угольные пластины, удаляют запахи.

Устройство:

Стандартное исполнение:

Префильтры (2 шт.) изготовлены из алюминиевой сетки и предназначены для фильтрации крупных частиц и волокон
Электростатические ячейки (2 шт.) изготовлены из алюминия, что обеспечивает долгий срок службы и удобство обслуживания
Встроенный полупроводниковый блок питания высокой надежности
Регулировочный потенциометр для настройки величины высокого напряжения на плате блока питания
Уровень высокого напряжения настроенный на заводе обеспечивает максимальную эффективность при нормальных условиях. Однако в условиях очень высокой или очень низкой влажности этот уровень может быть изменен
Пластины с активированным углем (3 шт.) позволяют избавляться от неприятных запахов
Устраняет атмосферную и домашнюю пыль, угольные частицы, пыльцу, споры плесени, грибки, бактерии и частицы табачного дыма
Датчик наличия потока воздуха автоматически включает и выключает фильтр при включении и выключении основного вентилятора
Не выделяет озон
Индикаторная лампочка включения фильтра
Индикаторная лампочка присутствия высокого напряжения
Блок питания может быть легко извлечен из установки для обслуживания

Конструкция корпуса:

Направляющие полозья на ячейках гарантируют правильное размещение внутри корпуса
Корпус выполнен из прочной гальванически обработанной стали, устойчив к коррозии и может быть легко установлен вертикально или горизонтально.
Отверстия предназначены для легкого подсоединения к воздуховодам или оборудованию
Порошковая окраска корпуса устойчива к коррозии

Технические характеристики GSAS-18:

Параметр	GSAS-10	GSAS-18
Площадь помещения, м² (не более)	223	279
Расход воздуха, м³/ч	до 2 039	до 3 398
Размер окна воздуховода, мм	405 х 510	510 х 635
Масса, кг	12,9	17,5
Размер A, мм	530	660
Размер B, мм	435	560
Размер C, мм	590	660
Размер D, мм	335	460
Размер E, мм	530	595
Размер F, мм	30	30
Размер G, мм	605	675
Размер H, мм	60	60
Питание	220 В, 30 Вт	220 В, 30 Вт

При необходимости фильтры комплектуются понижающим трансформатором 220-110 В, трансформатор не входит в цену фильтра.

Расходные материалы:

Для обеспечения максимального качества очистки воздуха, рекомендуется менять пластины с активированным углем раз в 3 – 6 месяцев (зависит от загрязненности воздуха). Пластины поставляются в упаковках из трех штук, в фильтре так же установлено три пластины. Пластины установлены с большими зазорами и не закрывают всю площадь воздуховода. Это сделано для уменьшения сопротивления в канале и не влияет на качество очистки.

Для GSAS-18 применяется комплект пластин с активированным углем (3 штуки) 1856-3.

Если не требуется удаление запахов, пластины с углем можно не устанавливать.

Обслуживание:

Фильтры серии GSAS имеют неограниченный срок службы. Для эффективной работы рекомендуется промывать электростатические ячейки раз в месяц (в зависимости от характера использования помещением этот период может меняться). В большинстве
случаев достаточно просто промыть водой и протереть губкой пластины. При необходимости можно воспользоваться растворами для очистки стекла на основе спирта и мягкой губкой.

Будьте осторожны, не повредите ионизационные струны, натянутые между пластинами!

Тщательно промойте ячейки чистой водой, если вы использовали моющий раствор! Остатки раствора могут вызвать коррозию пластин и ухудшить работу фильтра. После промывки промокните ячейки чистой сухой тканью и высушите ячейки. Для ускорения просушки можно установить ячейки в выключенный фильтр и включить вентилятор Вашей системы. Через 5-10 минут можно включить питание фильтра.

Антарес предлагает

Дистрибьюторы

Технологии

Технические характеристики вентиляторных блоков:

Рабочие характеристики вентиляторных блоков:

Испаритель CAPF

Конденсатор СKF

Конденсатор CPKF

Отзывы о бренде Антарес
